Вентиляція виробничих приміщень: завдання, різновиди і

Створення комфортних умов на робочому місці не тільки сприяє підвищенню продуктивності праці, а й є обов'язковою вимогою санітарних органів. Тому системи вентиляції для виробничих приміщень також важливі, як нормальне освітлення і мережі центрального опалення.

Їх монтаж, зважаючи на складність, не може бути здійснений своїми руками, однак, розуміння принципів розробки, конструювання та функціонування навряд чи буде зайвим.

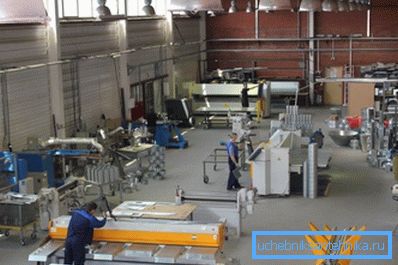

Влаштування вентиляції промислових комплексів

завдання

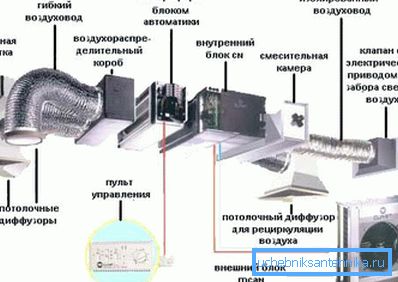

Вентиляція і кондиціонування виробничих приміщень проводиться за допомогою складних інженерних систем, до складу яких, крім повітропроводів, входить безліч додаткового обладнання: вентиляторів, фільтрів, рекуператорів, калориферів, охолоджувачів і так далі.

Незалежно від типу виробництва, площі цехів і рівня забрудненості повітря, система вентилювання повинна виконувати наступні завдання:

• забезпечувати працівників чистим і свіжим повітрям;
• видаляти з приміщення пил і неприємні запахи;
• фільтрувати шкідливі домішки, які можуть утворюватися під час тих чи інших технологічних операцій.

Для повітрообміну в промислових цехах використовується природна і механічна вентиляція, конструюються по СНиП 41.01-2003.

Крім комфортної повітряного середовища, проектування вентиляції виробничих приміщень повинно мати на меті створення прийнятною для роботи температури. Це також передбачено нормативними документами, що регламентують санітарний стан цехів на заводах і фабриках.

Зверніть увагу! При виготовленні певних видів продукції (наприклад, лікарських препаратів або продуктів переробки нафти) можуть виділятися речовини, небезпечні для здоров'я людини. В цьому випадку вентиляційна система повинна забезпечувати їх швидке та ефективне видалення.

принципи проектування

Розрахунок вентиляції виробничого приміщення повинен здійснюватися тільки висококваліфікованими інженерами. При цьому необхідно враховувати характер виробництва, площа приміщення, кількість трудящих, кліматичні умови і безліч інших параметрів.

Проте, кожна промислова вентиляційна система будується, спираючись на принципи, перераховані нижче:

1. Будь-яка система провітрювання складається з витяжних і припливних пристроїв, повітроводів і устаткування, що створює комфортний мікроклімат в приміщенні (калорифери, кондиціонери, стабілізатори вологості і так далі).

1. Обов'язковим компонентом вентиляції виробничих приміщень є обладнання, що видаляє з повітря пил, аерозолі та гази, які є результатом роботи технологічного обладнання.
2. Деякі виробництва (фармацевтика, високоточна електроніка) вимагають особливих умов навколишнього середовища. У цьому випадку до складу вентиляційної системи включаються додаткові вузли (наприклад, спеціальні фільтри або потужні кондиціонери).
3. Інструкція по експлуатації деяких видів обладнання передбачає, що ділянки цехів, де можлива поява небезпечних для здоров'я випарів, повинні оснащуватися спеціальними витяжками-уловлювачами, відокремленими від цехової мережі.

1. Частиною будь-якої системи повітрообміну є пристрої, які здійснюють санітарно-гігієнічний контроль систем вентиляції виробничих приміщень. Залежно від показань тих чи інших датчиків підключається додаткове обладнання, очищає повітря або видаляє шкідливі домішки.
2. При проектуванні промислових вентиляційних мереж враховується і такий параметр, як ціна їх експлуатації. Бажано, щоб гаряче повітря, що виходить з приміщення, використовувався в теплообмінниках, а холодний - для охолодження верстатів та іншого обладнання.

різновиди

Залежно від виконуваних завдань промислова вентиляція поділяється на такі види:

1. Загально обмінна - забезпечує загальне заміщення повітря в приміщеннях. Як приклад можна привести звичайний осьової вентилятор, що вставляється у віконний або стіновий вентиляційний канал. Потужність обладнання підбирається виходячи з перетину і довжини воздуховода.
2. Індивідуальна (місцева) - очищає повітря безпосередньо на робочому місці. Являє собою витяжку, яка видаляє шкідливі домішки, пил, дим і інші речовини, здатні заподіяти шкоду здоров'ю людини.
3. Аварійна - використовується для екстреної очищення повітря від диму, газу або інших небезпечних домішок. Вимоги до вентиляції виробничих приміщень, що застосовується тільки в екстрених випадках, відрізняються від загальних нормативів, і тут розглядатися не будуть.

Крім того, за способом організації повітряного потоку промислові вентиляції бувають:

• природні;
• механічні.

При природній схемі вентиляції приплив і видалення повітряних мас здійснюється завдяки тязі, що виникає через різницю температури і тиску ззовні і всередині виробничого приміщення.

На ефективність роботи такої вентиляції впливають:

• різницю температур навколишнього повітря на вулиці і всередині цеху;
• різницю атмосферного тиску в районі статі виробничого приміщення і вихідного отвору витяжної каналу;
• швидкість переміщення повітряних мас на вулиці.

До переваг природної системи провітрювання можна віднести економічність, екологічність і безшумність. Однак при певних погодних умовах її ефективність різко падає.

Механічна вентиляція позбавлена ​​цього недоліку. Крім того, вона може переміщати повітряний потік на будь-яку відстань по воздуховодам будь-якого перетину і конфігурації. Крім того, в цьому випадку можливий монтаж обладнання, що здійснює підігрів повітря, його охолодження, осушення, зволоження, фільтрацію і так далі.

Найчастіше використовується комбінація природної та механічної вентиляційних систем.

нормативи

Норми вентиляції виробничих приміщень закріплені СНіП 2.04.05-91 і 41-01-2003. Згідно з цими документами система вентиляції повинна бути змонтована у всіх без винятку виробничих приміщеннях, незалежно від їх функціонального призначення, площі та кількості працюючих в них людей.

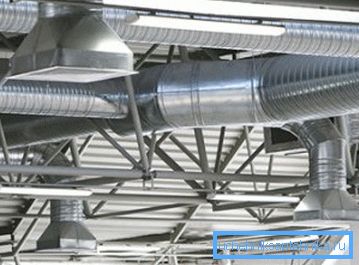

Потужність обладнання повинна бути така, щоб максимально швидко очистити повітря в приміщенні в разі задимлення або викиду небезпечних речовин.

Крім того, при проектуванні до уваги повинні прийматися наступні параметри:

• функціональність приміщення;
• площа;
• кліматичні умови;
• наявність і кількість забруднюючих речовин;
• вологість повітря;
• температура всередині цеху;
• пожежна безпека і так далі.

Зверніть увагу! Основним параметром, який необхідно враховувати, є норма забезпечення кожного працівника свіжим повітрям.

Вона дорівнює 30 куб. метрам в годину при площі приміщення рівній або меншій 40 кв. метрам. У великих виробничих комплексах норматив збільшується пропорційно.

Розраховуючи технічні характеристики вентиляційної системи, слід також звернути увагу на наступні нюанси:

1. Шум, що видається системою провітрювання, не повинен виділятися на тлі звуків, що видаються верстатами і технологічним обладнанням, інакше перебувати в цеху буде некомфортно.
2. Повітрообміном мережа не повинна призводити до додаткового забруднення повітря у виробничому приміщенні. Це часто відбувається в тому випадку, коли давно змонтована система не піддавалася періодичного очищення від накопичилася там пилу та інших домішок.

Монтаж промислової вентиляції

Вибір оптимальної схеми

Сучасний ринок інженерних систем пропонує величезний вибір різних вентиляційних систем, які дають можливість створити на робочому місці найбільш комфортні умови. Широкий асортимент пристроїв, що відрізняються між собою як за вартістю, так і по функціональності, здатний задовольнити потреби навіть самого вибагливого замовника.

При конструюванні промислової вентиляції необхідно подбати про придбання та встановлення не тільки припливного обладнання, яке поставляє чисте повітря всередину заводських цехів, а й витяжних установок, що видаляють від робочих місць повітря, забруднене димом, пилом, шкідливими речовинами і, іноді, хвороботворними мікроорганізмами.

Вибір того чи іншого різновиду обладнання проводиться індивідуально з урахуванням особливостей, властивих конкретному промисловому об'єкту.

Готова вентиляційна система повинна бути:

• економічною;
• ефективної;
• надійної;
• швидкоокупними.

Чистий і прохолодне повітря в цеху не тільки благотворно позначиться на працездатності і настрої співробітників, але і продовжить термін служби технологічного устаткування і використовуваних інструментів.

Також економічно доцільно при розробці проекту відразу ж передбачати включення до складу вентиляційної мережі пристрій зі створення комфортного мікроклімату незалежно від зовнішніх умов.

Порада! Для управління робочими параметрами системи вентиляції рекомендується використовувати автоматичні комп'ютеризовані системи, які змінюють ті чи інші параметри з урахуванням даних, отриманих від зовнішніх датчиків. Так досягається максимальна ефективність і економічність роботи.

Монтаж обладнання

При установці промислових вентиляційних систем необхідно враховувати безліч нюансів і особливостей, від яких залежить як ефективність її експлуатації, так і довговічність конструкції. Тому монтувати окремі елементи повітрообміном мережі повинні тільки висококваліфіковані фахівці, що мають відповідні знання та досвід.

Також важливо правильно вибрати місця для установки електричного обладнання: теплообмінників, вентиляційних установок, фільтраційних систем і так далі.

Надалі від цього приміщення здійснюється розводка повітроводів.

Установка повітряних каналів

Вентиляційні канали в промислових приміщеннях, як правило, прикріплюються до стелі. Після цього їх можна замаскувати підвісними декоративними панелями. У приміщеннях комерційного призначення доцільно використовувати повітряні канали з пластика або міді, які мають більш привабливий зовнішній вигляд.

У сучасному будівництві використовується два основні різновиди повітряних каналів:

1. Жорсткі. Виробляються з багатошарового алюмінію, оцинковки і скловолокна. З них монтується практично вся вентиляційна система. Для облаштування поворотів, обводів, розгалужень застосовуються спеціальні фасонні деталі. Якщо передбачається транспортування повітря, що містить агресивні домішки, необхідно використовувати повітроводи з підвищеною товщиною стінок.
2. гнучкі. Їх основне призначення - з'єднання окремих ділянок і всмоктуючих отворів з магістральними воздуховодами. Часто гнучкі алюмінієві рукава використовуються для монтажу місцевої вентиляції, очищає повітря біля кожного робочого місця.

Порядок встановлення вентиляційних каналів в приміщенні виробничого призначення наступний:

1. Перш за все, слід розрахувати товщину стінок і перетин повітряного каналу. Потім на підставі цих даних обчислюється вага кожного елемента вентиляційної системи. У деяких випадках неможливо встановити канали квадратного перетину через нестачу місця. Якщо ви зіткнулися з такою ситуацією, рекомендується зупинити свій вибір на прямокутних повітропроводах.
2. Після цього на місці монтажу необхідно позначити точки закріплення повітропроводів. Це дозволяє порахувати кількість кронштейнів та іншої необхідної фурнітури. Пам'ятайте, що встановлюються кріпильні скоби повинні виключати коливання довгих по протяжності ділянок мережі під час проходження по ним повітря. Краще передбачити надмірна кількість кріплень, які витримають вагу каналів при появі підвищеного навантаження.
3. Після закріплення магістральних каналів проводиться монтаж індивідуальних розпилювачів і усмоктування. У цьому випадку якраз рекомендується використання гнучких шлангів потрібного перетину.

висновок

Проектування і установка промислової системи вентиляції - дуже складний і відповідальний процес. Готова інженерна мережа повинна повністю відповідати суворим правилам, закріпленим діючими будівельними нормами і правилами.

Від цього залежить не тільки ефективність її функціонування, але і здоров'я, а може бути, життя працівників. Більш докладно про це питання ви можете дізнатися з відео в цій статті.
