Вентиляція житлових будівель: схеми і нормативні вимоги

Як може бути реалізована вентиляція в житловому будинку - багатоквартирному або приватному? Що з цього приводу кажуть діючі будівельні норми? Яких нормативів витрати повітря варто дотримуватися при самостійному проектуванні?

Як реалізувати повітрообмін в приватному будинку? Спробуємо розібратися.

Нормативні вимоги

Почнемо з вивчення діючих нормативних документів. Актуальні СНиП на вентиляцію житлових будинків - 2.04.05-91 Опалення, вентиляція і кондиціонування і 2.08.01-89 Житлові будинки.

Для зручності читача зведемо ключові вимоги документів воєдино.

температура

Для житлової кімнати вона визначається температурою найбільш холодної п'ятиденки в році.

• При її значенні вище -31С в кімнатах необхідно підтримувати як мінімум + 18С.
• При температурі найхолоднішою п'ятиденки нижче -31С вимоги трохи вище: в кімнатах має бути не менше + 20С.

Для кутових кімнат, що мають як мінімум дві загальних стіни з вулицею, норми на 2 градуси вище - +20 і +22 С відповідно.

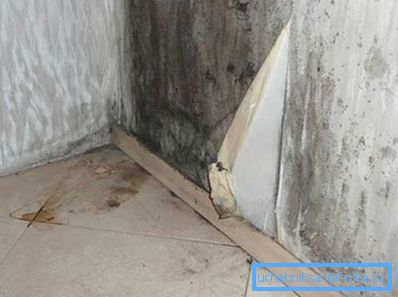

Корисно: варіативність вимог пов'язана з тим, що при низьких температурах і збільшенні тепловтрат точка роси (точка в товщі огороджувальної конструкції, де починається конденсація водяної пари) зміщується в бік внутрішньої поверхні. Зазначені температури виключають промерзання стіни.

Для санвузлів мінімальне значення температури становить + 18С, для ванних і душових - +24.

Обмін повітря

Які норми вентиляції житлових приміщень (точніше, швидкість повітрообміну в них)?

Додаткові вимоги

Які ще вимоги і рекомендації можна знайти в СНиП на опалення і вентиляцію житлових будинків?

• Схема вентиляції може передбачати повітрообмін між окремими приміщеннями. Простіше кажучи, можна організувати витяжку в кухні, а приплив повітря - в спальні. Власне, документ конкретизує рекомендацію: витяжну вентиляцію слід передбачати в кухнях, санвузлах, ванних, туалетах і сушильних шафах.

• Вентиляція квартири повинна приєднуватися до загального вентканалу не нижче ніж в 2 метрах від рівня стелі. Інструкція покликана мінімізувати ймовірність перекидання тяги в вітряну погоду.
• При використанні окремих приміщень в житловому будинку для суспільних потреб вони забезпечуються власною системою вентиляції, не пов'язаної з загальдомовий.
• При температурі найхолоднішою п'ятиденки нижче -40С для триповерхових і більше високих будівель допускається обладнання припливної вентиляції системами підігріву.
• Газові котли та колонки зі скиданням продуктів згоряння в загальну вентиляцію допускається встановлювати лише в будівлях не вище п'яти поверхів. Твердопаливні котли та водонагрівачі і зовсім можуть бути встановлені лише в одно- і двоповерхових будинках.
• Припливне повітря рекомендується подавати в приміщення з постійним перебуванням людей. Що, власне, знову-таки приводить нас до вже згаданої схемою: приплив повітря через житлові кімнати і витяжка через кухню і санвузол.

Як це працює

Отже, ми вивчили базові вимоги до вентиляції житлових приміщень. А як реалізується вентиляція в багатоквартирних і приватних будинках?

багатоквартирні будинки

Традиції

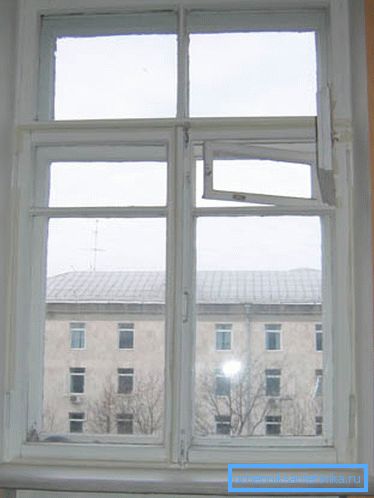

Традиційна для Росії і всього пострадянського простору схема - природна вентиляція, яка для повітрообміну використовує різницю в щільності між теплим і холодним повітрям. Теплий витісняється у верхню частину приміщення і звідти в вентканал; приплив холодного в будинках радянської будівлі забезпечувався за рахунок кватирок для провітрювання і нещільно пригнаних дерев'яних рам.

Витяжна вентиляція обладнувалася по вже згаданій схемі: в ванних, туалетах і в кухнях. Кімнати вентилювалися припливним повітрям.

Оскільки власний вертикальний вентканал для кожної квартири - розкіш, недозволена в багатоповерхівках, вентиляційні системи окремих квартир стали об'єднуватися вертикальними шахтами.

Шахти об'єднувалися горизонтальним каналом, що має висновок на дах і забезпеченим парасолькою, що захищає його від опадів; відвід на кожну квартиру забезпечувався коротким вертикальним каналом - супутником, який запобігав повітрообмін між квартирами.

У чому переваги такої схеми:

• Простота будівництва і, як наслідок, мінімальні інвестиційні витрати.

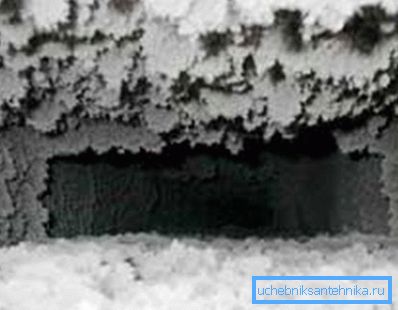

• Мінімальні експлуатаційні витрати. По суті, вони зводяться лише до рідкісної прочищення засмітилися вентканалов. Причина засмічення - кіптява від газових плит і, рідше, порушення при будівельних роботах.

• Приплив в приміщення свіжого повітря безпосередньо з вулиці, без необхідності будь-якої тимчасової роботи.

Зрозуміло, не обійшлося і без недоліків.

• На верхніх поверхах натиск, що забезпечує роботу вентиляції, мінімальний. Звідси - часті випадки горезвісного перекидання тяги в вітряну погоду.
• Довгий канал з шорсткими стінками (традиційні матеріали шахти і відводів в квартири - цегла і бетон) забезпечує високий аеродинамічний опір, що знижує ефективність вентиляції.
• Канали часто негерметичні: для з'єднання їх елементів використовується цементний розчин, який має звичку фарбували. Підсмоктування повітря додатково знижує тягу.

сучасність

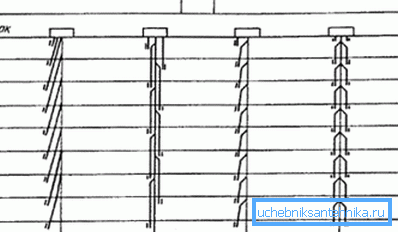

Останнім часом при будівництві нових будівель все частіше реалізується схема з теплим горищем. Як вона виглядає?

Горизонтальні канали, що об'єднують кілька шахт, пішли в минуле. Замість них весь горище перетворився в камеру статичного тиску.

Важливо: завдяки стабілізації високої температури в горищному приміщенні вирішується одна з основних проблем верхнього поверху - холодний стеля. Як наслідок, знижуються вимоги до опалення.

Шахти об'єднані з горизонтальними відводами в єдиний блок промислового виготовлення. Тим самим мінімізується кількість потенційно негерметичних з'єднань.

Випуск з горища встановлюється в кожній секції будинку. Його об'єднання з машинним відділенням ліфта дозволяє без порушення архітектурного вигляду будинку збільшити висоту випуску до 2 метрів від рівня покрівлі, тим самим додатково збільшуючи тягу.

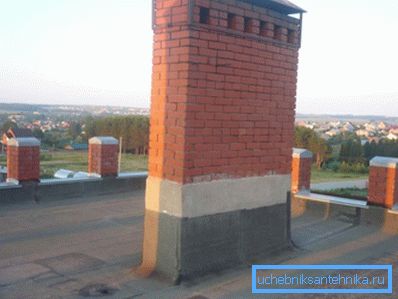

Парасольки, що захищають шахти від попадання дощу і снігу, пішли в минуле: вони викликали деяке падіння тяги. Замість них в підставі шахти встановлюється піддон із стоком в каналізацію.

Відкривається на дах шахта придбала квадратний перетин, що поліпшило тягу в вітряну погоду незалежно від напрямку вітру.

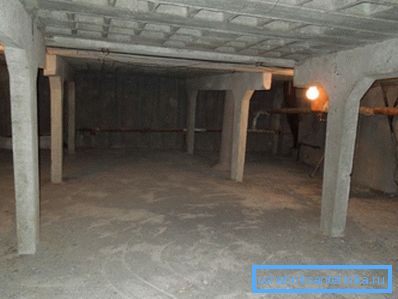

Горище, зібраний із залізобетонних плит, став ділитися на секції.

Тим самим вирішені дві проблеми:

1. Потоки повітря з різних під'їздів не можуть змішуватися. Їх змішання при певних умовах могло призвести до того, що тяга в одному каналі посилювалася б за рахунок іншого каналу.
2. Були дотримані актуальні правила пожежної безпеки: згорає перегородка здатна запобігти поширенню гарячих продуктів згоряння при пожежі.

Що в результаті?

• Робота вентиляції в цілому стала більш стабільною, незалежною від сили і напряму вітру.
• Аеродинамічний опір каналу-супутника збільшилася з 1 - 1,5 до 6 - 9 Па, що зробило повітрообмін в квартирах менш залежним від поверху.

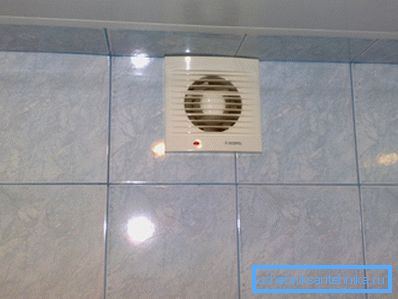

Нюанс: на двох верхніх поверхах тяга все-таки може виявитися недостатньою, оскільки канали - супутники необхідної висоти просто-напросто нема де розмістити. Проблема повністю вирішується установкою в квартирах витяжних вентиляторів: в цій схемі їх робота вже не може привести до того, що відпрацьоване повітря з однієї квартири буде потрапляти в іншу.

примусова витяжка

Головна проблема будь-якої схеми природної вентиляції - її залежність від сили вітру.

Вирішення цієї проблеми цілком очевидно:

1. Аеродинамічний опір шахти штучно занижується (наприклад, установкою регульованих клапанів).
2. Шахта забезпечується радіальним вентилятором з системою шумозаглушення.

Ціна зрослої ефективності - деяке збільшення експлуатаційних витрат та інвестиційної вартості проекту.

зарубіжний досвід

Досить цікава схема вентиляції реалізується в багатоквартирних будинках німецькими будівельниками.

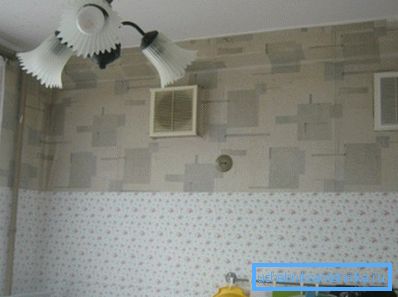

• Витяжна вентиляція організовується через кухню і суміщений санвузол.

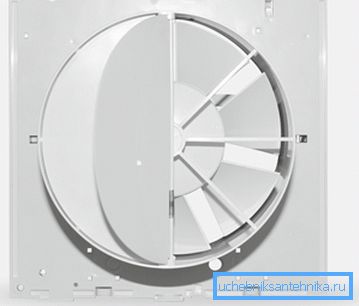

• Повітрозабір являє собою загальний канал, що відкривається в приміщення кількома невеликими отворами по його периметру і центральним клапаном, забезпеченим соленоидом і поворотною пружиною. Повітропровід має підвищений аеродинамічний опір і камеру для глушіння звуку.

Як це працює:

• У черговому режимі витяжка здійснюється в обмеженому обсязі.
• При включенні світла в санвузлі або примусової подачі живлення на кухонний клапан пропускна здатність воздухозабора різко збільшується; крім того, включається примусова вентиляція.

Приватне житлове будівництво

Зрозуміло, що для одноквартирних будинків немає будь-якої загальної схеми вентиляції: проект складається під конкретне будову. Автор дозволить собі поділитися власними міркуваннями, підкріпленими досвідом монтажу вентиляції в своєму будинку.

вибір схеми

Вибір зупинився на витяжної вентиляції з примусовим спонуканням і природним припливом повітря через підвал.

Мотивів було кілька.

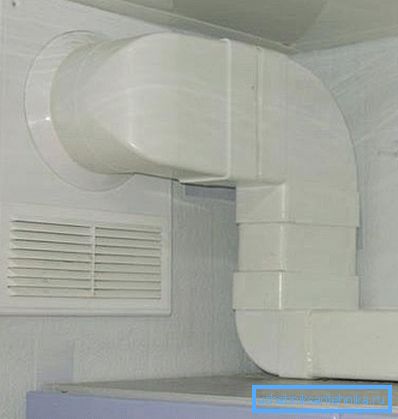

• Витяжна вентиляція має на увазі прокладку одного каналу. Припливно-витяжна - двох, що означає куди більший обсяг робіт і збитки для вже зробленого ремонту.

Варто уточнити: в даному випадку канал для відведення повітря вже був. У цій ролі виступив замаскований будівельниками паз між ригелем, на який спиралися плити перекриття, і зовнішньою стіною. Потрібно було лише пробити отвори для забору повітря і організувати витяжку на вулицю.

• Розрахунок природної вентиляції житлових будинків виключно складний; для цього використовуються або складні формули, що враховують багато змінних, або онлайн-калькулятори, часто дають недостовірний результат. У примусової витяжки продуктивність з мінімальною похибкою дорівнює продуктивності витяжного вентилятора.

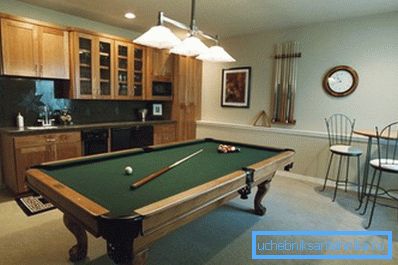

• Повітрозабір з підвалу (сухого і розташованого нижче рівня грунту) дав можливість зробити температуру припливного повітря стабільної незалежно від погоди. Температура грунту нижче точки промерзання тримається на рівні +10 - +14 градусів.

• Експлуатаційні витрати нехтує малі. Наведемо таблицю залежності споживаної вентилятором потужності від його продуктивності.

Реалізація

Реалізація схеми своїми руками зажадала мінімальної витрати часу і коштів.

• Приплив повітря організований в житлових кімнатах. Отвори в підлозі закриті гратами з сітками для захисту від комах.

• Витяжні решітки встановлені в гіпсокартон, що закриває канал між ригелем і стіною.
• З каналу на вулицю пробито отвір, в яке встановлена ​​витяжна труба з канальним вентилятором і парасолькою для захисту від дощу і снігу. Труба запінили і зашпакльована; вентилятор забезпечений виносним вимикачем.

Загальні витрати склали близько 1500 рублів. Рівень вологості в будинку стабілізувався на комфортному рівні; температура взимку при вимкненому опаленні становить не менше + 12С.

висновок

Сподіваємося, що наш мініатюрний огляд способів організації вентиляції виявиться корисним читачеві.

Як завжди, відео в цій статті містить додаткові тематичні матеріали. Успіхів!
