Вентиляційні блоки: технічні характеристики і особливості

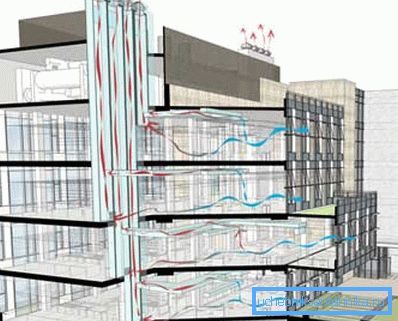

Будь-який будинок потребує якісної вентиляції. У житлових багатоповерхівках і промислових комплексах її допомагають реалізувати спеціальні вентиляційні блоки. Вони шикуються в цілі системи, що поєднують всі житлові та підсобні приміщення. Далі ми розберемо дані чудеса інженерної думки більш докладно.
загальні положення
В першу чергу давайте приділимо трохи уваги самому процесу вентиляції, а точніше питання: навіщо він потрібен? Тут можна виділити два найбільш важливі чинники:
| фактор | значимість |
| Людина | У закритому приміщенні накопичується вуглекислий газ, зайва вогкість, різні виділення використаних під час будівництва матеріалів, меблевих конструкцій та інших побутових приладів. Якщо в малих дозах всі ці домішки не загрожують людському здоров'ю, то без достатньої циркуляції повітря такий «коктейль» може привести до виникнення різних недуг. Особливо ситуація погіршується при наявності опалювальних систем, що поширюють продукти горіння енергоносіїв, що представляють собою найбільшу небезпеку. |
| будівля | З усього перерахованого вище, що загрожує людині, будівлі найбільше здатна зашкодити надмірна кількість вологості. Накопичується волога поширює грибок, цвіль, викликає процеси гниття і корозії. Інтенсивне ж рух повітряних мас відмінно справляється з просушуванням приміщення, значно продовжуючи його експлуатаційний термін. |
Таким чином, ми бачимо, що здійснення грамотної вентиляції неймовірно важливо як для мешканців, так і для самої споруди. І якщо в приватних будинках для виконання даного завдання переважно використовуються одні труби, то в великих будівлях з безліччю кімнат більш раціонально буде створити вентиляційну систему відразу в стінах за допомогою розглянутих блоків.
Опис і застосування

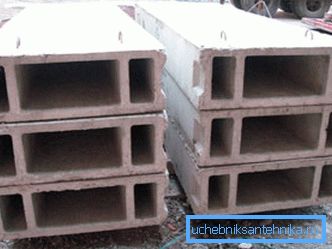

Блок вентиляції являє собою самонесущий елемент будівельної конструкції, який володіє різними видами вентиляційних каналів. Кріпиться переважно до несучих стін або плит перекриття із застосуванням зварювального апарату і цементного розчину. Поєднання безлічі таких секцій і утворює єдину ефективну систему обміну повітряних мас (див.також статтю Вентиляція даху - нескладний, але важливий етап в облаштуванні будинку).
структурні відмінності
Використовуються такі види вентиляційних блоків:

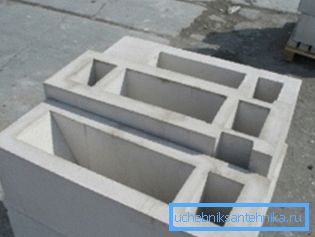

- монолітні. Створюються з одного головного компонента, що включає збірний канал і похилі супутникові канали, і двох добірних компонентів, оснащених лише вертикальними каналами. Додатково оснащені спеціальними заставними елементами, за допомогою яких реалізується кріплення блоків до несучих поверхонь. Таким моделям характерна висока надійність і ефективність за рахунок абсолютної герметизації.

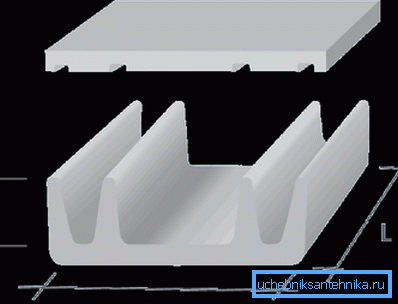

- Збірні. Збираються на місці установки шляхом з'єднання двох компонентів за допомогою зварювального апарату. Таким чином, транспортування і монтаж таких виробів здійснюються набагато простіше. Їх ціна також переважно виходить нижчою. Але зате слід зазначити падіння показників ефективності через появу стикувальних швів.
варіанти сировини

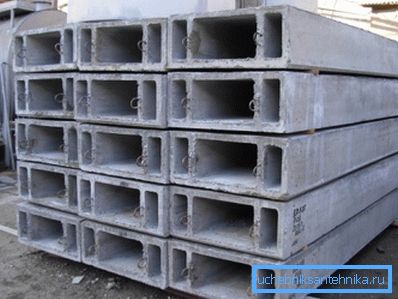

Склад сировини використовуваного при виготовленні вентблок може відрізнятися, що впливає на їх функціональність.
Давайте розберемо найбільш поширені:

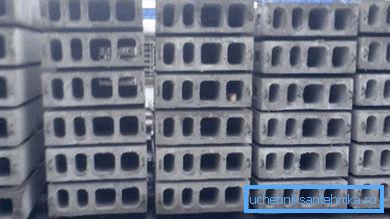

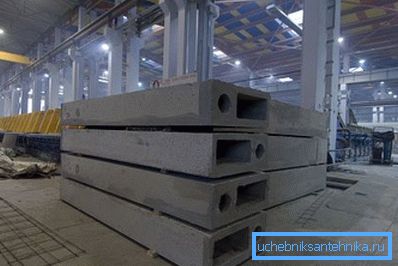

- залізобетон. Армований бетон відрізняється підвищеною міцністю і надійністю за рахунок наявності металевого «скелета». Але це також наділяє його дуже великою вагою, що в свою чергу вимагає посиленого фундаменту і надає додаткові труднощі при здійсненні монтажу своїми руками.
- Гіпсобетон. Наявність гіпсу в складі дозволяє значно полегшити масу всієї конструкції за рахунок деяких втрат в міцності. В цілому виготовлена з такого матеріалу система вентиляції виходить більш економною, так як не потрібно підсилювати підстава, і роботи по установці в деяких випадках можуть обійтися без застосування дорогих підйомників.

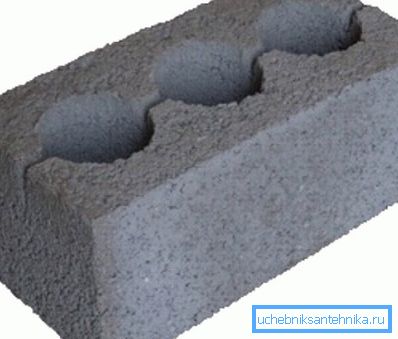

- Керамзитобетон. Додавання в бетон керамзиту дозволяє значно зменшити теплопровідність готового виробу. Крім того, такі вироби мають дуже високу пожежостійкість, що ніколи не буває зайвим при зведенні як житлових, так і промислових об'єктів.
Порада: в будівлях зі слабкою системою опалення при створенні вентиляції рекомендується застосовувати блоки з керамзитобетону. Завдяки теплоізоляційними властивостями даного матеріалу виходять повітряні маси будуть остигати повільніше, гарантуючи високу силу потоку.
Розміри

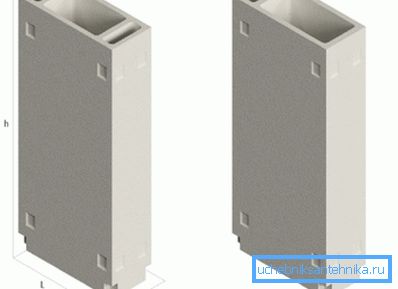

Лінійні розміри вентиляційних блоків представлені в наступній таблиці:
| Марка | Довжина (h), м | Ширина (l), м | Висота (b), м | Обсяг, м3 |
| БВ-28 | 2,78 | 0,8 | 0,4 | 0,39 |
| БВ-29 | 2,83 | 0,8 | 0,4 | 0,4 |
| БВ-30 | 2,98 | 0,8 | 0,4 | 0,42 |
| БВ-31 | 3,13 | 0,8 | 0,4 | 0,44 |
| БВ-33 | 3,28 | 0,8 | 0,4 | 0,46 |
| БВ-28.93.2 | 2,78 | 0,93 | 0,5 | 0,43 |
| БВ-30.93 | 2,98 | 0,93 | 0,5 | 0,52 |
| БВ-31.93 | 3,13 | 0,93 | 0,5 | 0,55 |
| БВ-33.93 | 3,28 | 0,93 | 0,5 | 0,57 |
| СВБ-1.2 | 2,78 | 0,88 | 0,3 | 0,35 |
| СВБ-1.4 | 3,58 | 0,88 | 0,3 | 0,45 |
монтажні роботи
Порада: навіть якщо ви виконуєте установку вентблок своїми руками, все одно рекомендується скористатися послугами професійного архітектора. Він зможе розрахувати оптимальну конструкцію з урахуванням усіх особливостей будівлі, що в підсумку дозволить заощадити на матеріалах і гарантує високу ефективність майбутньої вентиляційної системи.

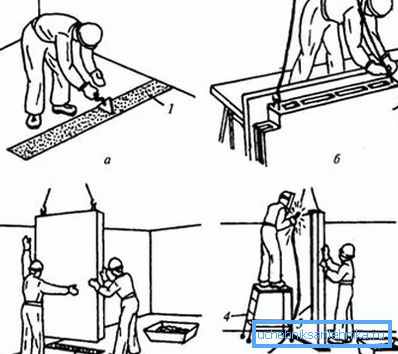

Для виконання всіх необхідних робіт будуть потрібні два монтажника і один такелажник.
Інструкція їх діяльності виглядає так:
- Насамперед потрібно змести весь можливий сміття з нижньої опори, на яку буде здійснюватися установка, щоб уникнути перекосів і збільшити адгезійні показники.
- Потім поверхню змочується і закривається спеціальною рамкою-заглушкою, яка дозволить уникнути проникнення цементного розчину в вентиляційні канали.

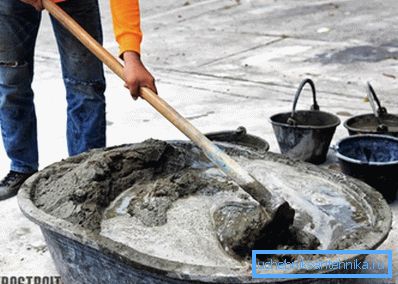

- Замішується розчин з цементу і піску в співвідношенні 1: 3.
Порада: рекомендується використовувати заводську цементно-піщану суміш, так як вона має більш високою якістю і точними пропорціями.
- Отримана однорідна суміш накладається на шаблон за допомогою лопати.
- Розчин розтягується кельмою по торця нижчого вироби, після чого рамка забирається.
- Тепер потрібні послуги такелажника, який, оглядаючи блок, крокви його і дозволяє зробити підйом.
- Поданий в зону установки вентблок приймають монтажники і контролюють, щоб всі отвори збіглися з попередньою секцією, а торцеві частини опустилися строго на цементну постіль.
- Рівнем контролюється вертикаль конструкції. Це дуже важливий момент, тому що допущення найменшої помилки може привести до її геометричній прогресії на блоках, встановлених в подальшому.
- За допомогою ломів здійснюються необхідні коректування положення вироби.
- Далі здійснюється прихватка заставних деталей зварювальним апаратом до стінних перегородок. Сам блок під час такого процесу слід притримувати, щоб уникнути можливих зсувів.
- Остаточним етапом відбувається обробка і ущільнення горизонтального шва кельмами, після чого можна переходити до наступної секції.
висновок
Якісна правильно функціонуюча вентиляція необхідна в кожному будинку. Без неї наражається на небезпеку не тільки здоров'я людей, але і цілісність самої будівлі. Бетонні вентблокі дозволяють реалізувати довговічну і надійну систему (читайте також статтю Паспорт вентиляційної системи: цілі отримання, форма і нормативні вимоги до системи).
Сьогоднішній виробник пропонує безліч варіацій таких виробів, що відрізняються структурними особливостями, технічними параметрами і матеріалами виготовлення. Вище представлені найбільш поширені з них, а також з особливості виконання монтажних робіт.
Відео в цій статті надасть вашій увазі на розгляд додаткову інформацію, яка має безпосереднє відношення до викладеним матеріалам.
Вентиляційні блоки - кращий варіант створення вентиляції в багатоповерхових будинках і промислових комплексах.
