Вентиляційні короби - як не зіпсувати вентиляцію в квартирі

Досить часто мешканці квартир в гонитві за збільшенням вільного простору на кухні або в санвузлі погоджуються на «удосконалення» вентиляційної системи. Як правило, це пов'язано з тим, що вентиляційні короба просто частково демонтуються, що в майбутньому стає причиною серйозних проблем. Щоб не допустити цього, має сенс докладніше розібратися в призначенні і функціонуванні цього елемента вентиляційної системи.

Принцип роботи та призначення

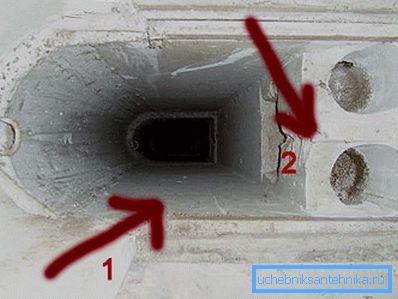

У розрізі в будь-якому вентиляційному коробі видно 3 канали, при цьому один з них має набагато більшу площу, ніж 2 інших.

Кожен з них грає свою роль:

• малі канали (Їх ще називають каналами-супутниками, діаметр таких повітропроводів в типових будинках не перевищує 15 см) використовуються для відводу повітря із санвузла та кухні;
• великий канал - загальний повітропровід, в якому змішується повітря, відведений з різних квартир.

Розміри вентиляційних коробів, в житлових будинках, в принципі, можна порівняти - в загальному випадку в нього повинен поміститися великий воздуховод (приблизно 30х60 см) і 2 канали-супутника (кожен 15х15 см).

Працює він за такою схемою:

• повітря через вентиляційну решітку всмоктується з вбиральні і кухні до відповідного канал-супутник;
• в загальну шахту повітря потрапляє не відразу, перед цим він проходить по вертикалі приблизно 3м. Для подачі повітря з кімнати в канал-супутник може використовуватися прямокутний пластиковий вентиляційний короб;
• в шахті повітря змішується з витяжкою від інших квартир і спрямовується на дах, де і видаляється за межі вентиляційної системи.

Зверніть увагу! В квартирі знаходиться основна частина каналів-супутників нижчого житла. Так що видалення або порушення геометрії вдарить в першу чергу по сусідах знизу, а вже вони доставлять чимало неприємностей особисто вам.

Детальніше про конструкцію

Досить часто короб для вентиляції на кухні або в санвузлі займає пристойну площу. З огляду на вічний дефіцит вільного простору, багато хто займається небажаної самодіяльністю і прибирають частину короба або зменшують його розмір.

Якщо у сусідів знизу дістане кмітливості звернутися в правоохоронні органи, то зі 100% -ною вірогідністю невдалих архітекторів зобов'яжуть відновити зруйновану конструкцію. (Див. Також статтю Витяжна вентиляція будинку: особливості.)

Зверніть увагу! Незважаючи на те, що сам короб знаходиться в квартирі, він не є власністю мешканців. Так що самовільне його зміна протизаконно.

Чим загрожує демонтаж або звуження частини короба

Безліч так званих фахівців пропонує послуги по зменшенню розмірів конструкції без погіршення вентиляції в квартирі. Ось тільки вони забувають додати, що в результаті такої «модернізації» постраждають сусіди знизу.

Найчастіше при цьому просто вирізається частина короба. Ціна такої послуги порівняно невелика, до того ж за рахунок видалення частина конструкції різко збільшується вільна площа. Заплатити за це доведеться нижчого квартирах, саме у них з-за цього в кімнати почне проникати неприємний запах.

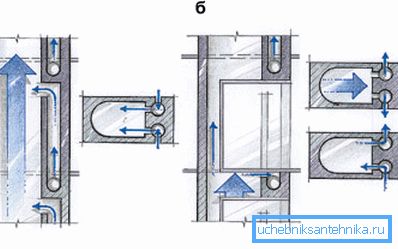

Справа в тому, що при такому способі модернізації короба різко звужуються розміри великого вентиляційного каналу і обрізається частина каналів-супутників. У підсумку, якщо раніше повітря по каналах-супутникам спокійно потрапляв у вентиляційну шахту, то тепер він на виході впирається в перегородку.

До того ж, через різке звуження площі воздуховода перед вузьким місцем утворюється область підвищеного тиску, що також не покращує вентиляцію. В результаті труба просто фізично не може працювати з тією ж продуктивністю, що і раніше, а частина забрудненого повітря потрапляє назад в кімнати. Виправити ситуацію може тільки відновлення геометрії конструкції, на щастя ці роботи можна виконати своїми руками.

Керівництво по відновленню

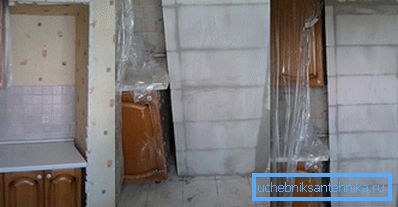

Основне завдання - отримати по закінченню робіт початкові розміри венткороба (до його модифікації).

Інструкція по виконанню робіт виглядає так:

• видаляє оздоблювальний матеріал з решти частин конструкції;

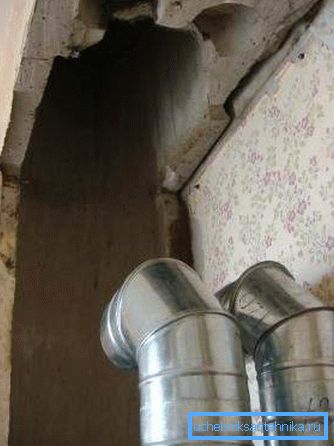

• потрібно оголити внутрішній простір. Для цього доведеться видалити частину стінок і обидва перекриття;

• в залежності від того, який матеріал використовувався для будівництва короба, вибирається матеріал для його відбудови;

Зверніть увагу! Перед тим, як займатися стінками, потрібно відновити обрізану частину каналів-супутників, що йдуть з нижчих квартири. Для цього можна використовувати пластикові або металеві повітроводи.

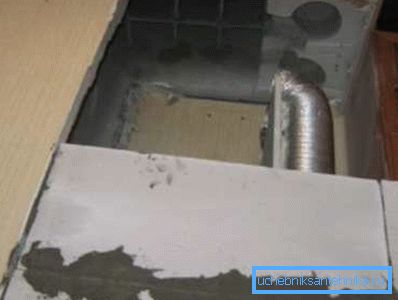

• відновлення вентиляційного короба передбачає викладку його стінок заново. Для цього найчастіше використовуються піноблоки або плити з гіпсу - стіни не будуть піддаватися сильним навантаженням, а ось відмінна оброблюваність тільки прискорить ремонт;

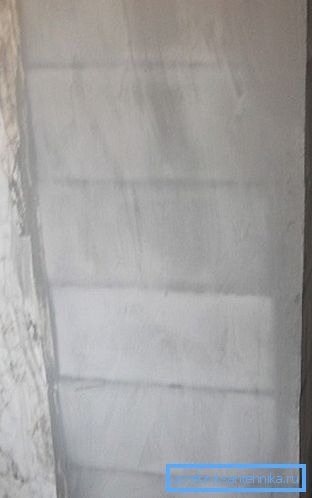

• після того, як геометрія короба відновлена, залишиться тільки перевірити його роботу (у сусідів знизу повинна налагодитися вентиляція) і заново обробити стінки.

Зверніть увагу! Для внутрішньої перегородки не рекомендується використовувати тонкий листовий метал, фанеру і т. Д. В майбутньому це може стати причиною проблем з шумом, а виправити цей недолік можна буде тільки при демонтажі стін короба.

У деяких випадках може знадобитися виготовлення коробів для вентиляції що називається «з нуля», коли він був знесений повністю. Порядок виконання робіт залишається колишнім, тільки обсяг трохи збільшується.

Пластикові та металеві короби

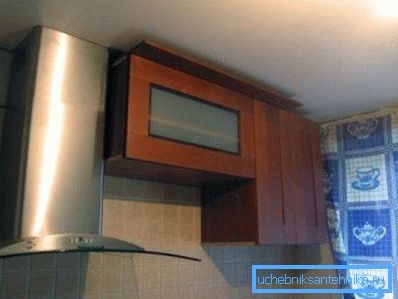

Досить часто зустрічаються згадки про пластикових і металевих коробах. Стосовно до вентиляції під визначенням пластикові короба для вентиляції зазвичай розуміють ділянку воздуховода від витяжки до вентиляційного отвору в стіні. Також такі конструкції можуть застосовуватися для того, щоб приховати непривабливий фрагмент труби, наприклад, на ділянці між кухонною витяжкою і стелею.

Пластикові та металеві короби для вентиляції хороші, в першу чергу, зовнішнім виглядом. Як правило, такі конструкції не вимагають додаткової обробки, а при грамотному підході і самі можуть стати прикрасою інтер'єру.

Що стосується форми перетину, то універсального рішення немає. Круглі повітроводи з точки зору аеродинаміки виглядають кращими, а квадратне (прямокутне) перетин легше встановлюватися завдяки плоских поверхонь.

Розміри пластикового вентиляційного короба підбираються виходячи з потужності витяжки, але найчастіше використовуються такі типорозміри як 204х60 мм, 120х60 мм і 110х55 мм. При подальшому зменшенні перетину його продуктивність буде дуже маленькою.

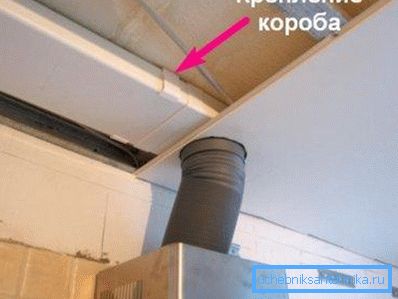

Зверніть увагу! Перераховані розміри пластикових коробів для вентиляції мають одну і ту ж висоту не випадково. Досить часто їх маскують за перегородкою з гіпсокартону, тому і висота перерізу не перевищує 60 мм.

Позбавляємося від шуму

Причин шуму може бути кілька:

• невдала переробка короба;
• використання вентиляторів;
• якщо використаний гофрований трубопровід, то його могли недостатньо сильно розтягнути на стадії монтажу, в результаті його поверхня нагадує пральну дошку і повітря сильно шумить, стикаючись з нею.

У будь-якому з перерахованих випадку знадобиться шумоізоляція вентиляційного короба.

Способів боротьби з шумом також можна виділити кілька:

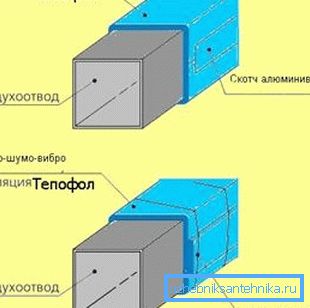

• покрити короб шаром шумоізоляції. Такий матеріал може бути клейким, в такому випадку досить просто приклеїти його по всій поверхні короба;

Зверніть увагу! Є варіант прикріплення звукоізоляції до внутрішньої поверхні короба, але в цьому випадку велика ймовірність відсирівання матеріалу і розвитку грибка на ньому.

• якщо основне джерело шуму - вентилятор, то можна перевстановити його з використанням антивібраційних гнучких вставок. Або просто замінити на менш галасливий, також за самим вентилятором може встановлюватися спеціальна установка для боротьби з шумом;

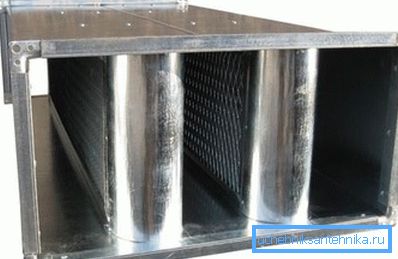

• може використовуватися пластинчастий глушник;

• жорсткі повітроводи можна замінити гнучкими, тертя повітря про їх стінки істотно зменшиться, а значить і проблема шуму зникне.

На завершення

Вентиляція - досить тендітна система і дуже легко порушити її працездатність неакуратним втручанням. Зокрема, в групі ризику знаходяться вентиляційні короба - саме неграмотна робота з цим елементів системи найчастіше призводить до неприємних наслідків.

Для того, щоб цього уникнути досить просто дотримуватися запропонованих в статті рекомендацій.На відео в цій статті поетапно показаний процес відновлення вентиляційного короба.
