Вентиляційні системи: основна класифікація, принцип дії та

З цієї статті ви дізнаєтеся, як влаштовані вентиляційні системи в медичних установах і їх побутові аналоги. Крім того, ми розглянемо, яка класифікація систем, що відповідають за повітрообмін в приміщенні і який тип кращий для застосування в тих чи інших умовах.

Історія експлуатації більш-менш ефективних схем вентиляції становить багатовікової часовий проміжок. Адже ще древні римляни мали уявлення про те, що свіже повітря в закритих приміщеннях можна отримувати в необхідній кількості.

З тих пір пройшло чимало часу, а технології розвивалися, ускладнювалися і ставали більш ефективними. У підсумку, на ринку представлено безліч рішень, заснованих на різних принципах дії і характеризуються різними параметрами.

Що, і виходячи з яких міркувань, вибрати з асортименту запропонованих технологій?

Необхідність ефективної та продуктивної вентиляції

Перед тим як вирішити, яке обладнання для вентиляційних систем актуально в тому чи іншому випадку, розглянемо, за яким принципом будується повітрообмін в закритих приміщеннях і яка необхідність цих процесів.

Інструкція роботи здебільшого схем повітрообміну будується на витіснення відпрацьованого об'єму повітря свіжим об'ємом.

Дія одних систем базується на різниці тиску повітря зовні і зсередини будівлі. Інші схеми функціонують за рахунок вентиляторів, які витягають відпрацьоване повітря назовні, в той час як йому на заміну зовні подається свіже повітря. І та й інша схема може бути реалізована своїми руками в будинку або в квартирі.

Отже, ми визначилися з принципом дії, а тепер вирішимо, наскільки необхідна вентиляція закритих приміщень і які переваги вона забезпечує.

В процесі експлуатації тих чи інших приміщень, в повітрі спостерігається перевищений рівень тепла і вологи в поєднанні з малою кількістю кисню. Крім того, у відпрацьованому повітрі спостерігається перевищена концентрація вуглекислого газу та інших невидимих ​​оку забруднень. Ще одним важливим типом забруднень є пил, який накопичується в закритому приміщенні і передбачає необхідність в своєчасному виведенні.

Практично всі відомі сьогодні типи вентиляційних систем призначені для виведення шкідливих домішок і для поліпшення якості повітря. Крім того, застосування вентиляції покликане забезпечити оптимальні санітарно-гігієнічні умови, включаючи прийнятну температуру, вологість і інтенсивність руху потоків повітря.

Важливо: Якісний повітрообмін в приміщенні забезпечується регулярним проведенням ППР вентиляційних систем.

Основна класифікація схем пристрою вентиляції

Норми інтенсивності повітрообміну регламентується санітарними правилами і нормами (Сан Пін) і будівельними правилами і нормами (СНиП).

При проектуванні вентиляційної системи враховуються такі параметри:

• продуктивність (переміщення повітря з розрахунку м? / год);
• швидкість потоку в повітроводі (м / с)
• робочий тиск (Па);
• потужність калорифера (кВт);
• максимальний рівень шуму (дБ).

Сучасна класифікація вентиляційних систем передбачає поділ на типи відповідно до наступних критеріїв:

• у відповідності зі способом переміщення потоків повітря - різниться вентиляція природного (пасивного) і примусового (механічного) типу;
• у відповідності зі способом організації - припливні і витяжні;
• виходячи з особливостей конструктивного виконання - безканальні і канальні;
• відповідно до призначення - місцеві, загальнообмінні, аварійні і протидимні.

Проектування і виробництво вентиляційних систем здійснюється виходячи з кількості повітря в розрахунку на одну людину в годину. Наприклад, стосовно до параметрів бомбосховища витрата повітря на людину становить близько 2,5 кубометрів на годину, тоді як в офісному приміщенні ці параметри збільшуються до 20 м ?.

Розглянемо перераховані модифікації вентиляційних систем докладніше.

Природна і примусова схема вентиляції

Як вже було сказано сучасні системи вентиляції поділяються на природну і примусову модифікацію.

У чому різниця і що більше підходить для облаштування тих чи інших закритих приміщень?

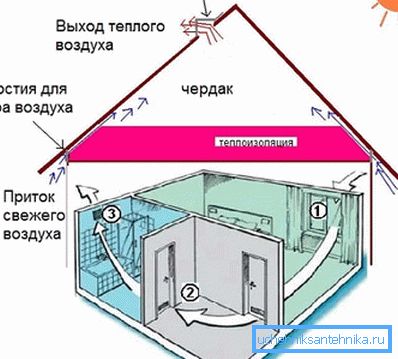

1. Природна вентиляція працює за рахунок різниці тиску всередині і зовні об'єкта. Відпрацьоване повітря виводиться через витяжку, в той час як приплив здійснюється через спеціальні припливні патрубки або через нещільності в притворі вікон і дверей.

Системи природного (пасивного) типу, в свою чергу, поділяються на такі модифікації:

• Організована вентиляція - припускає влаштування повітрообміну за допомогою спеціально підготовлених припливних і витяжних отворів. Така система дозволяє не тільки заміщати відпрацьоване повітря припливним, а й регулювати при цьому інтенсивність проходження потоків.
• Неорганізована вентиляція передбачає наявність витяжки без припливного воздуховода (його функцію виконуватиме відкрита кватирка або зазори в притворі вікон і дверей).

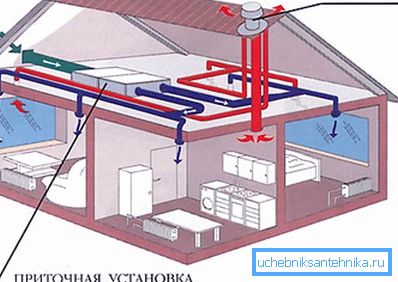

1. Механічна (примусова) вентиляція передбачає переміщення повітря за допомогою створення різниці тиску із застосуванням вентиляторів або ежекторів.

Схема ефективніша, в порівнянні з пасивною різновидом, так як працює незалежно від кліматичних умов зовні будівлі.

Важливо: За рахунок застосування спеціальних електронних пристроїв, стає можливою диспетчеризація вентиляційних систем і автоматизоване управління в поєднанні з ефективним контролем основних параметрів повітрообміну в приміщенні.

Класифікація систем за типом організації повітрообміну

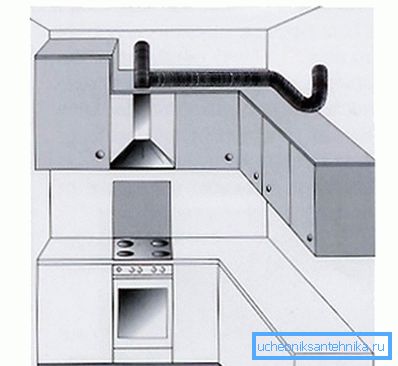

• місцева вентиляція - це припливна схема, при якій повітря подається в певні зони приміщення, в той час як відпрацьоване повітря з цих ділянок відводиться. Характерним прикладом такої схеми реалізації повітрообміну є кухонна витяжка, встановлена ​​над плитою.

Крім побутового використання, така схема знайшла широке застосування при вентилювання промислових приміщень, де необхідно відвести забруднене повітря від того чи іншого виробничої дільниці.

• Вентиляція загально обмінна типу призначена для однаково ефективного підтримки параметрів повітрообміну по всьому приміщенню, незалежно від його параметрів.

Такі схеми найчастіше застосовуються при облаштуванні офісних приміщень і торгових площ.

• протидимного системи встановлюються в рамках забезпечення пожежної безпеки в приміщенні.

Системи димовидалення при несанкціонованому загорянні виводять назовні продукти згоряння, дозволяючи людям, що знаходяться в приміщенні, евакуюватися і евакуювати цінне майно, яке може постраждати під час пожежі.

• Аварійні системи вентиляції застосовуються в тих приміщеннях, де є підвищена ймовірність несподіваного викиду шкідливих або потенційно небезпечних речовин в обсягах що перевищують норми ГДК.

Аварійна вентиляція відрізняється підвищеною продуктивністю і дозволяє видалити надмірний обсяг газу в гранично стислі терміни. Установки такого типу встановлюються і експлуатуються виключно на промислових об'єктах.

Обладнання, що використовується в системах вентиляції

Обладнання та комплектуючі для вентиляційних систем на ринку представлені широким асортиментом пристроїв, серед яких відзначимо наступні категорії:

Вентилятори - механічні пристрої лопатевого типу, нагнітають повітря в вентиляційні канали.

Відповідно до конструкційними і експлуатаційними особливостями, вентилятори поділяються на такі модифікації:

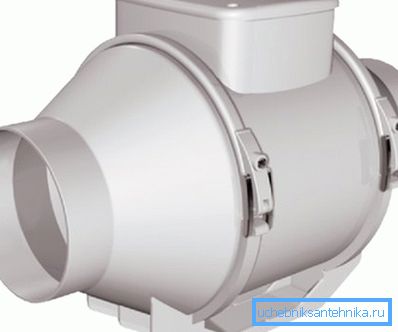

• канальні (прямокутні і круглі);
• діаметральні (тангенціальні);
• аксіальні (осьові);
• радіальні (відцентрові);
• дахові.

Розглянемо основні різновиди цих пристроїв якомога докладніше:

• Аксіальні, або як їх ще називають осьові вентилятори, знайшли застосування в найпростіших побутових витяжках.

Такі пристрої відрізняє невисока ціна. Конструкція являє собою зовнішній кожух, усередині якого розташований електродвигун і крильчатка, яка приводить в рух повітря. Незважаючи на простоту конструкції, вентилятори такого типу мають більш високий ККД, в порівнянні з аналогами, влаштованими інакше.

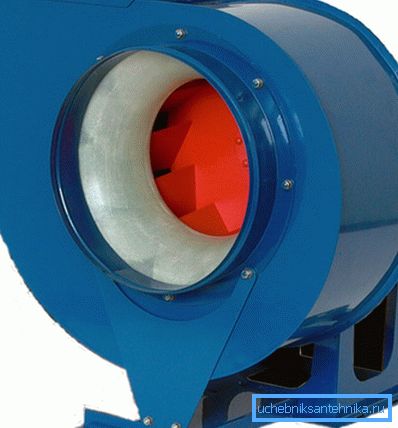

• Радіальні (відцентрові) вентилятори знайшли широке застосування при влаштуванні систем промислового призначення. Ці пристрої характеризуються надійністю і як наслідок тривалим ресурсом.

Конструкція устрою є спіральний кожух і розташований в ньому гребний гвинт, що обертається навколо своєї осі. Гвинт розкручує потік повітря, який під дією відцентрової сили відкидається в повітропровід.

• Тангенціальні (діаметральні) вентилятори - ще один різновид промислових установок. Пристрій виглядає як закрита конструкція з патрубками для входу і виходу повітряного потоку. Такі установки монтуються в системи кондиціонування і в теплові завіси. Рідше агрегат встановлюється в розрив воздуховода.

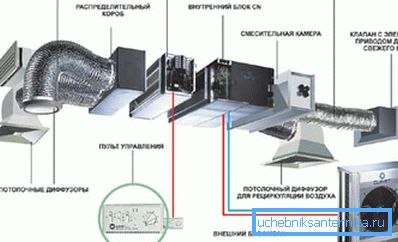

Крім нагнітачів, в вентиляційних системах застосовуються такі конструкційні елементи як:

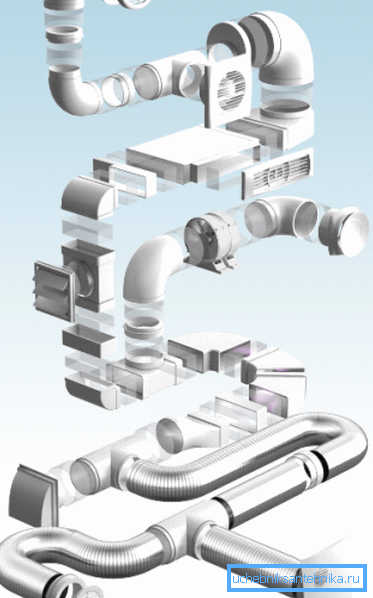

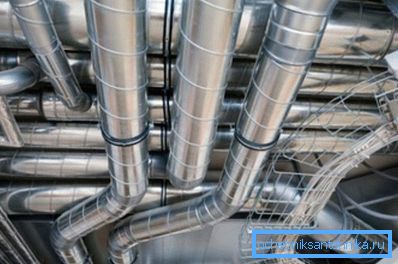

• Повітроводи - труби з прямокутним або круглим перетином, з'єднані в єдину конструкцію за допомогою відводів та спеціальних монтажних пристосувань.
• Профілі для вентиляційних систем - представляють собою металеві напрямні з монтажною перфорацією, на яких кріпляться всі компоненти.
• Шумоглушники і звукоізолюючі матеріали - застосовуються для зниження рівня шуму при експлуатації системи.
• Фільтри для вентиляційних систем - це широкий перелік пристосувань, які встановлюються на приточном каналі і перешкоджають проникненню пилу та інших забруднень в приміщення.

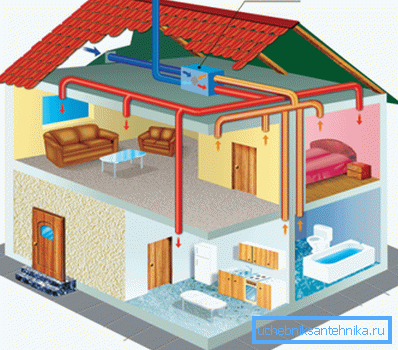

• Повітронагрівачі - можуть використовуватися в вентиляційних системах і повністю замінювати опалення. Поряд зі звичайними нагрівачами, в вентиляції все частіше застосовуються рекуператори, що дозволяють здешевити нагрівання повітря за рахунок зниження витрат електроенергії.

висновок

Отже, ми розглянули особливості влаштування вентиляційних систем. Більш того, ми з'ясували, яке обладнання застосовується при реалізації тих чи інших схем. Ці відомості можуть бути застосовані на практиці, наприклад, при облаштуванні вентиляції в заміському будинку.

Залишилися якісь питання? Більше корисної інформації ви знайдете, подивившись відео в цій статті.
