Вентиляційний дефлектор: пристрій, принцип дії, монтаж

Дефлектор для вентиляції - це простий пристрій, що дозволяє підвищити ефективність системи в межах 20%. Ми хочемо розповісти про принцип дії, особливості та різновиди цих пристроїв, а також зупинитися на тому, як змонтувати вентиляційний дефлектор своїми руками.

Дефлектори систем вентиляції

Пристрій і принцип дії

В першу чергу необхідно розібратися, що таке дефлектор в вентиляції, так як область застосування сильно позначається на конструкції пристрою. У припливно-витяжних системах природної вентиляції дефлектор встановлюють на оголовке витяжного каналу для підвищення тяги за рахунок створення області зниженого тиску.

Принцип дії пристрою заснований на законі Бернуллі, одним із наслідків якого є ефект розрідження повітря в потоці із змінним перетином. Чим вище швидкість потоку, тим помітніше перепад тисків.

Зверніть увагу! Таким чином ми бачимо, що за рахунок енергії вітру, що обдуває трубу, в зоні її оголовка створюється відносний вакуум, який змушує повітряні маси всередині труби направлятися вгору, створюючи додаткову тягу.

Якщо ми розглянемо пристрій дефлектора вентиляції, то побачимо кілька основних частин (варіант ЦАГІ):

1. дифузор. Являє собою відрізок труби в формі усіченого конуса, який вузькою стороною надівається на трубу. Підвищує тиск в трубі у оголовка, таким чином, підвищує різницю тисків і активність ежекції витяжного повітря потоками вітру;
2. Парасолька або ковпак. Служить для захисту каналу від попадання опадів, сміття та інших сторонніх предметів;
3. Зовнішній циліндр або корпус. Розсікає потік вітру, створюючи всередині область зниженого тиску.

У варіанті конструкції Григоровича ми побачимо дещо іншу картину.

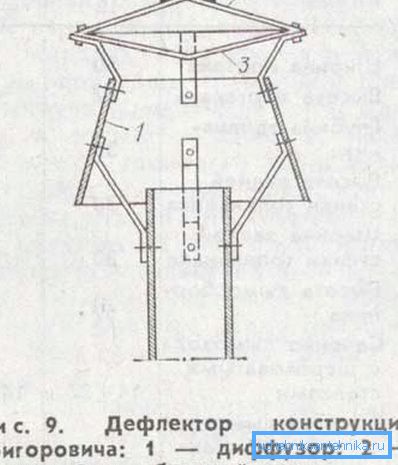

До складу пристрою входять такі вузли:

1. дифузор. Тут ми бачимо той же усічений конус, однак надітий на трубу широкої стороною, причому перетин цієї сторони перевищує перетин оголовка. Цю деталь ще називають «стакан», в такому випадку оголовок труби буде «нижнім стаканом»;
2. Парасолька або ковпак. Виконує захисну функцію, як і в попередньому прикладі;
3. зворотний конус. Встановлюється під ковпаком вершиною вниз і служить для запобігання накопичення повітря під парасолькою, а також для створення спільно з дифузором звужується потоку вітру над оголовком.

Зверніть увагу! У варіанті Григоровича ми бачимо, що ежекція відбувається в двох напрямках: в напрямку зворотного конуса і в напрямку широкої сторони дифузора. При цьому швидкість потоку під зворотним конусом зростає за рахунок звуження каналу, що призводить до підвищення різниці тисків.

різновиди

Підбір дефлектора для вентиляції слід здійснювати з урахуванням наявних у вільному доступі різновидів і погодних умов вашій місцевості.

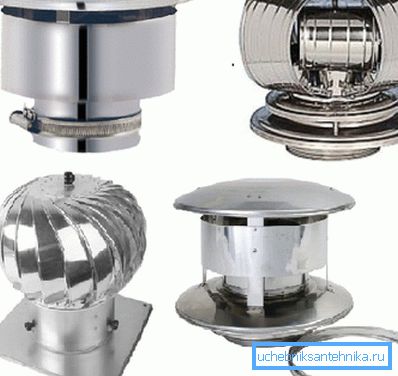

Розглянемо найбільш поширені моделі:

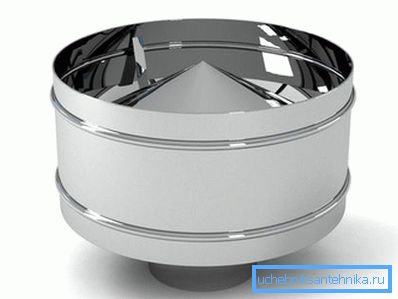

• Конструкція Центрального аерогідродинамічного інституту (ЦАГІ) - є однією з найбільш популярних різновидів. Конструкційні особливості ми розглянули вище;
• Модель Григоровича. Це, мабуть, найпоширеніший різновид дефлектора в нашій країні і за її межами. Конструкція також розглянута в попередньому розділі;
• Тарілчаста відкрита конструкція типу Astato. Також вельми поширена і популярна за рахунок простого пристрою і ефективної роботи;
• Ротаційні моделі. Являють собою складні пристрої з частиною, що обертається і спеціальною системою лопатей, що підтримують це обертання. Відмінна риса - більш висока ціна і ефективність;

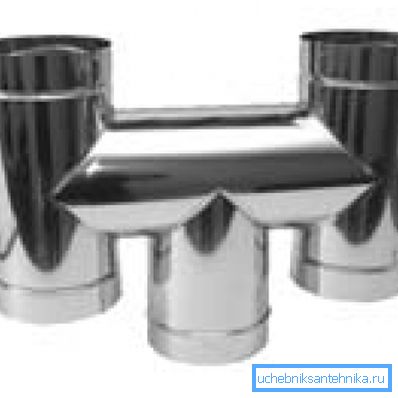

• Н-образні моделі. Відрізняються наявністю відразу двох дефлекторів на одному оголовке;
• Дефлектори-флюгери. Являють собою поворотні насадки з кілем, який повертає конструкцію в напрямку вітру так, що його потоки потрапляють в систему отворів і лопатей, викликаючи ефект ежекції газу з воздуховода.

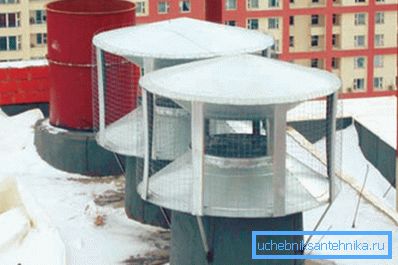

Зверніть увагу! Як правило, витяжна труба виводиться на дах. Це створює різницю гравітаційних значень тиску повітря, а також дозволяє встановити дефлектор на відкритому для вітру просторі.

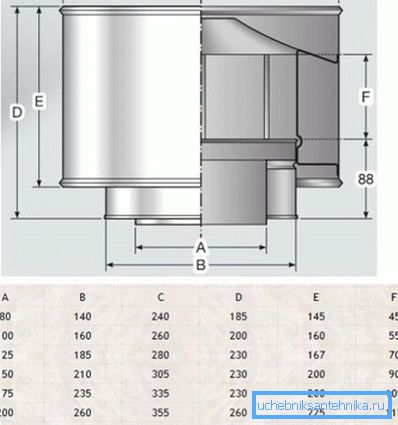

Крім принципової схеми апарату, нам знадобляться розміри перетинів каналів і циліндрів або їх співвідношення. Розрахунок дефлектора для вентиляції виробляють на підставі цих співвідношень або виконують «з нуля» для конкретного пристрою.

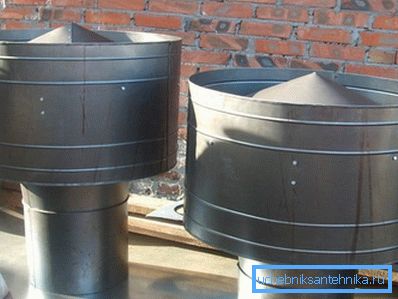

Якщо говорити про матеріали, то в переважній більшості випадків всі моделі виготовлені з двох видів сировини: металу або пластику. Найчастіше використовують оцинковану сталь, жерсть, нержавіючу сталь і алюміній.

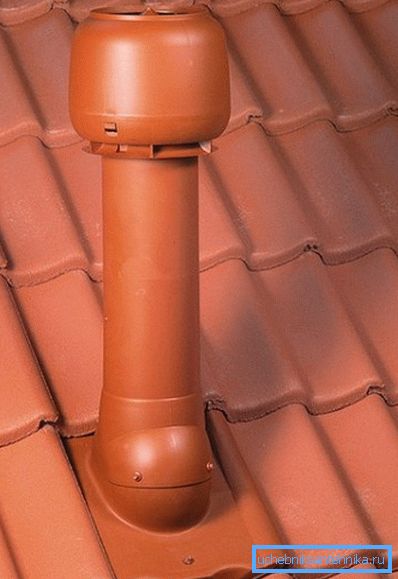

Пластиковий дефлектор вентиляційний відрізняється більш низькою вартістю, різноманітністю забарвлень, проте боїться високих температур і швидше приходить в непридатність.

монтаж

Для тих, хто придбав дефлектор, наша інструкція по його монтажу:

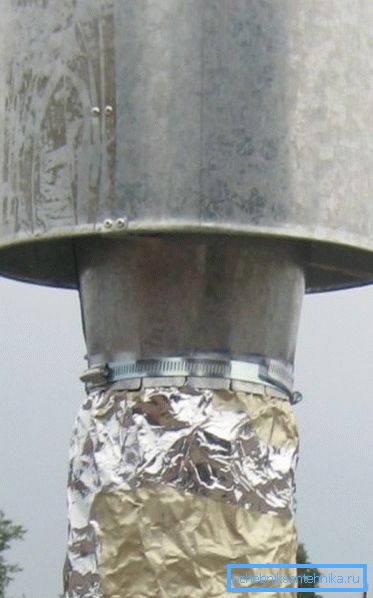

1. У більшості моделей апарат має нижній патрубок, який надягає на трубу і фіксується хомутами, болтами або заклепками. Хомут - найбільш простий спосіб кріплення;

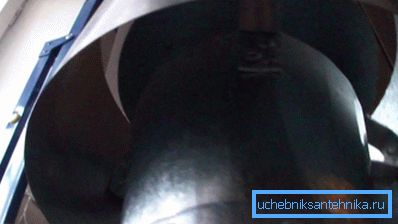

1. Дифузор до нижнього патрубка кріпиться на кронштейнах з нарізним сполученням. Зазвичай це 3 або 4 кронштейна, які кріплять до кінця патрубка гайками, а протилежні кінці розходяться кронштейнів вставляються в отвори на дифузорі і також фіксуються гайками;

1. У верхній частині корпусу дифузора монтують стійки для ковпака. Це можуть бути гвинтові кронштейни або пластини з болтовим з'єднанням. До стійок кріплять ковпак зі зворотним конусом або без нього.

Зверніть увагу! Діаметр парасольки повинен перевищувати діаметр вихідного отвору дифузора, інакше косий дощ потраплятиме всередину каналу.

висновок

Застосування дефлекторов дозволяє підвищити тягу витяжної вентиляції і захистити її від вітрової закупорки. Також з'являється можливість підвищити загальну ефективність роботи системи і захистити її від зворотної тяги.

Відео в цій статті допоможе вам краще розібратися в правилах пристрою і монтажу даної конструкції.
