Вентиляційний клапан - види і особливості

Сучасні квартири і будинки є герметичними конструкціями, тому потребують ефективної вентиляції. Обов'язковою її елементом є вентиляційні клапана, які пропускають повітряні маси тільки в одну сторону. Найчастіше в системах повітрообміну зустрічається вентиляційний клапан для стін, який може бути вхідним або зворотним.

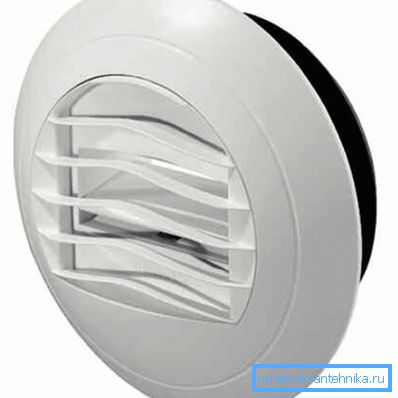

Вентиляційний витяжної клапан

У даній статті ми докладно ознайомимося з призначенням таких клапанів, розглянемо різні їх види, особливості та процес монтажу.

призначення

Для притоку повітря клапан виконує відразу кілька важливих функцій:

  • Забезпечує правильне і безперебійне функціонування системи повітрообміну.
  • Регулює подачу повітря і режими роботи вентиляції.
  • Як вже було сказано вище, запобігає рух повітряних мас в зворотному напрямку або повністю перекриває вентиляційний отвір.
  • Забезпечує баланс між припливним і витяжним потоком повітря.
  • Є захистом від проникнення вуличного шуму в приміщення.

Крім того, на сьогоднішній день існую конструкції, які крім перерахованих вище, виконую ще й протипожежну функцію. Таким чином, даний пристрій є важливим елементом вентиляції.

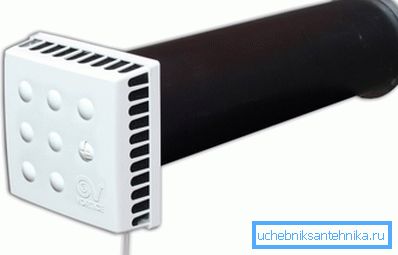

Вентиляційний припливне клапан

види клапанів

На сьогоднішній день існує досить багато видів всіляких вентиляційних клапанів. В першу чергу вони розрізняються по своєму призначенню:

припливні Використовуються для підсосу повітря в приміщення. Можуть регулювати потік вхідних повітряних мас як в ручному, так і автоматичному режимі. Крім того, вони можуть припинити функціонування вентиляційної системи, так як при повному перекритті клапан герметичний.
витяжні Забезпечують виведення повітря з приміщення назовні. Основне їхнє завдання полягає в запобіганні руху повітряних мас в зворотну сторону, що може статися через різних атмосферних явищ. Крім того, пристрої запобігають проникненню в приміщення комах, пуху, і іншого сміття.
віконні Встановлюються на пластикові вікна і забезпечують автоматичне провітрювання.

Зверніть увагу! Вентиляційними називають ще й клапана для каналізації, однак, до повітрообміну в приміщеннях вони не мають значення і призначені для компенсації тиску в системі.

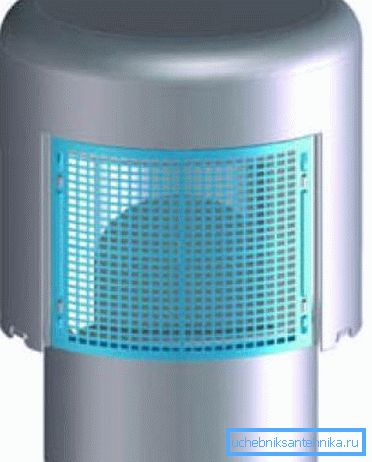

Вентиляційний каналізаційний клапан

Крім того, дані вироби відрізняються за своєю формою.

Вони можуть бути:

  • круглими;
  • Квадратними або прямокутними.

Залежно від свого пристрою, вони бувають електричними або ручними. Електричний клапан працює спільно з іншим вентиляційним обладнанням і автоматично регулює повітряний потік.

пристрій клапанів

припливне настінний

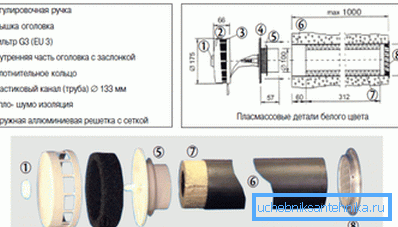

Пристрій припливного клапана

Стіновий припливне клапан є найбільш поширеною конструкцією (дізнайтеся тут, як облаштовується вентиляція котельні приватного будинку).

Він складається з наступних елементів:

  • Труба - довжина трохи більше товщини стіни.
  • Зовнішня решітка - затримує велике сміття.
  • Шумоізоляційний матеріал - розташовується всередині труби.
  • Фільтр - запобігає проникненню пилу та іншого дрібного сміття.
  • Рухомий елемент - регулює інтенсивність потоку повітря і при необхідності перекриває системи.
  • Перемикач - призначений для управління рухомим елементом.
  • Кришка оголовка - додає конструкції декоративний вигляд і захищає про механічних пошкоджень.

Така конструкція має ряд переваг, таких як:

  • Простота монтажу;
  • Зовнішній вигляд пристрою не псує дизайн інтер'єру;
  • Зручність експлуатації;
  • ефективність;
  • Можливість установки своїми руками навіть після виконання обробки приміщення.

Порада! Якщо пристрій розташувати поблизу батареї опалення, то вступник повітря буде відразу ж нагріватися.

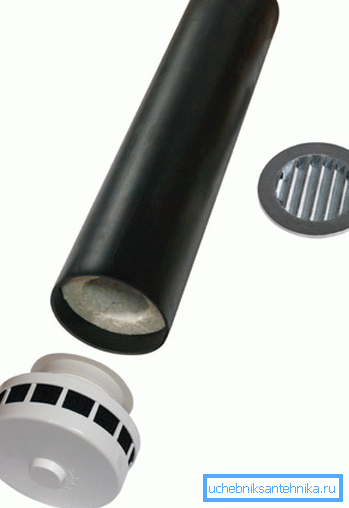

КИВ 125

Прикладом таких моделей є:

  • КПВ 125;
  • КИВ-125 і ін.

Пристрій електричних клапанів більш складне, тому що вони мають датчики і електричний привід. Однак, принцип їх роботи залишається тим же. Ціна автоматичних пристроїв, звичайно ж, вище механічних.

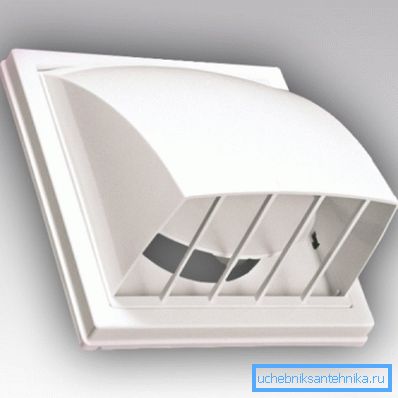

Простий витяжної клапан

витяжної

Витяжної клапан, як правило, має більш просту конструкцію, ніж припливне і складається всього з трьох елементів:

  • Нерухома частина у вигляді решітки - може бути квадратної або прямокутної. Основне її призначення полягає в доданні конструкції декоративного виду, а також захисту заслінки від механічного пошкодження.
  • Рухома частина (заслінка) - являє собою круглий або квадратний пелюстка, який може відкриватися тільки в одну сторону.
  • фланець - призначений для з'єднання пристрою з вентиляційним каналом - завжди має круглу форму.

Зверніть увагу! Якщо вибирається клапан для лазні, необхідно приділити увагу матеріалу, з якого він зроблений, так як пристрій повинен витримувати вплив високої температури і підвищеної вологості. Тому не можна встановлювати пластикові вироби.

Монтаж слід здійснювати обережно, щоб не пошкодити заслінку, а також, щоб в конструкцію не потрапив будівельне сміття. В іншому випадку пристрій не працюватиме як належить.

Наприклад, заслінка може бути завжди відкритою. Тому після установки, обов'язково потрібно перевірити працездатність вироби.

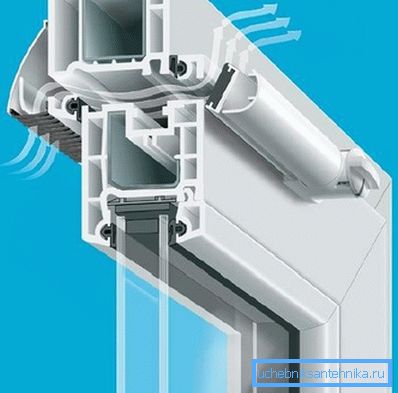

Схема віконного клапана

віконний

Даний клапан являє собою конструкцію, яка вбудовується в віконний профіль. Його пристрій досить просте, однак, ефективність від цього не страждає.

Єдиним недоліком можна назвати відсутність фільтрації, але, так як щілину сама по собі досить вузька, через неї не може проникнути сміття з вулиці. При необхідності, щілину можна перекрити або відрегулювати інтенсивність потоку за допомогою спеціальної ручки.

Віконні клапана поставляються разом з вікном. Тому на їх наявність слід звертати увагу при виборі склопакетів. Правда, існують моделі, які монтуються на вже встановлені пластикові вікна.

Зверніть увагу! Існують моделі, які не дозволяють регулювати повітряний потік, а лише обмежують його при сильних поривах вітру. Звичайно ж, краще, коли є функція управління припливом. Тому на даний момент необхідно звертати увагу при виборі вироби.

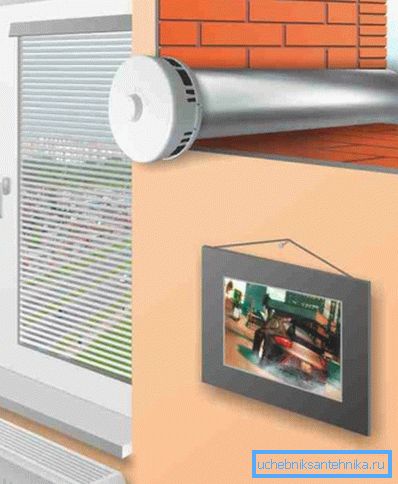

Схема розташування припливного клапана

Установка вентиляційних клапанів

припливне

Перш ніж приступити до монтажу припливного клапана, необхідно визначитися з місцем його розташування. Для цього попередньо повинна бути складена схема вентиляційної системи, відповідно до певних правил. Найкраще довірити роботу над такою схемою фахівцям.

Подальша ж інструкція по монтажу виглядає наступним чином:

  • В першу чергу треба виміряти товщину стіни і придбати виріб відповідної довжини. У продажу можна знайти пристрої з трубою від 0,4 до 1 м.
  • Після того як місце розташування пристрою буде визначено, потрібно пробурити отвір в стіні. Діаметр повинен мати невеликий запас, щоб труба могла вільно пройти в отвір.
  • Після установки труби всі щілини необхідно запінити, щоб стики були герметичними.
  • Потім зовні встановлюється захисна решітка, а всередині монтується сам клапан, відповідно до інструкції від виробника.

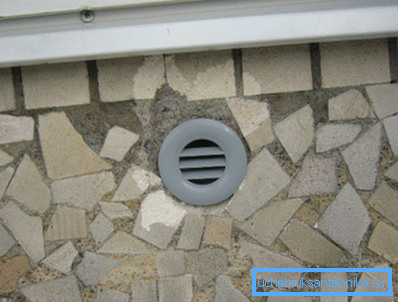

На фото - решітка з зовнішньої сторони

Зверніть увагу! Щоб опади і волога не проникали всередину конструкції, зовні над гратами слід встановити дождеотбойнік.

витяжної

Монтаж витяжного клапана має на увазі наявність вентиляційних каналів, які можуть розташовуватися в стіні або в перекритті.

Зазвичай витяжні отвори з клапанами встановлюють в технічних приміщеннях:

  • На кухні;
  • В туалеті;
  • У санвузлі і т.д.

Наявність в цих приміщеннях витяжних елементів досить, щоб обмін повітря здійснювався в усіх приміщеннях, так як його циркуляція відбувається через щілини в дверях.

Весь монтаж зводиться до з'єднання конструкції з цими каналами. Як правило, елементи з'єднуються фланцевим способом. Після того як сам клапан буде з'єднаний, на стіну або стелю накладається верхня решітка, яка найчастіше кріпиться до поверхні за допомогою саморізів.

Ось, мабуть, і всі основні моменти, які необхідно знати про вентиляційних клапанах при облаштуванні системи.

висновок

Клапана є важливим елементом вентиляційних систем, що дозволяє регулювати їх роботу. Вентиляційні клапана можуть встановлюватися як на припливні, так і витяжні отвори. Причому зворотний вентиляційний клапан і витяжної виконують різні функції, тому працюють в системі спільно.

З відео в цій статті можна зачерпнути деяку додаткову інформацію з даної теми.
