Виготовлення вентиляції в приватному будинку: особливості

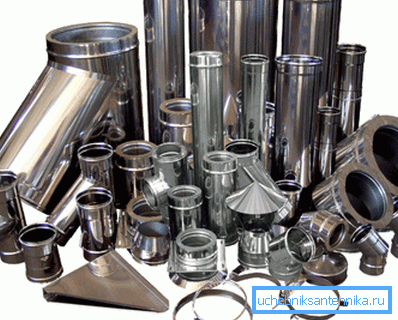

Для приватних і багатоповерхових житлових будинків, виробничих і громадських будівель, шкіл, дитячих садів і лікувальних установ виготовлення системи вентиляції відбувається за одним і тим же принципом і з однакових матеріалів, якщо справа стосується металу. Основну частину цих конструкцій становлять повітроводи, які робляться на спеціальних верстатах в основному з оцинкованої листової сталі і алюмінієвих сплавів (такі труби в невеликих кількостях також можна виготовити кустарним способом).

Крім жорстких труб роблять ще й гофровані, а також виготовляють припливно-витяжні парасолі і щілини, трійники і кутові фітинги для поворотів. Про все це нижче, а в допомогу - відео в цій статті.

вентиляція

Примітка. Вентиляційні системи можуть бути приточними, витяжними і приточно-витяжною, кожна з яких може бути або природною, або механічною (примусової). Крім того, припливні і витяжні системи можуть бути загального або місцевого призначення. Другий варіант найчастіше використовується на виробництві, так як ціна на енерговитрати в даному випадку значно нижче.

Верстати

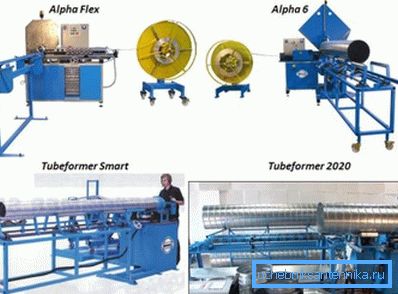

Tubeformer 2020 являє собою спірально-навивний стан, виготовлений швейцарською компанією SPIRO (ціна відповідна якості продукції) для виробництва повітроводів великого розміру, як для потреб повітрообміну, так і для виготовлення пінополіуретанових оболонок для шахт і мостів.

Діапазон перетину виготовляються труб коливається від 80 мм до 2000 мм, з товщиною стінок від 0,4 мм до 2,0 мм, але довжина продукції при цьому не обмежується. Верстат споживає 11кВт, 3380В і 50Гц електроенергії.

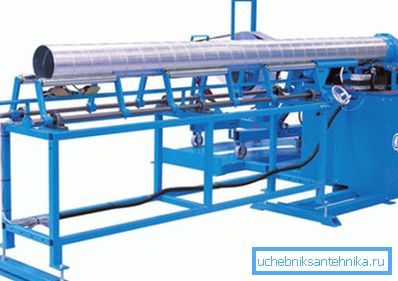

Tubeformer 1602 PRO являє собою спірально-навивний стан, виготовлений швейцарською компанією SPIRO для виготовлення повітропроводів великого розміру, як для потреб повітрообміну, так і для виготовлення пінополіуретанових оболонок для шахт і мостів.

Діапазон перетину виготовляються труб коливається від 80 мм до 1600 мм, з товщиною стінок від 0,4 мм до 1,5 мм, але довжина продукції при цьому не обмежується. Верстат споживає 15кВт, 3380В і 50Гц електроенергії.

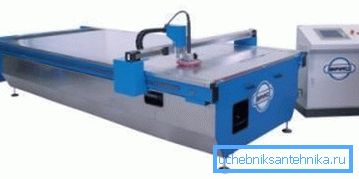

Plasmacutter Florett - це верстат плазмового різання з широким спектром листового металу, яку виробляє компанія SPIRO і оснащений комп'ютерною програмою управління, яку налаштовують своїми руками для забезпечення тривимірного моделювання деталей, зокрема витяжних парасольок, щілин і різних (круглих, овальних, прямокутних) фітингів.

Робочий стіл даної моделі має 30001500 мм, на загальній поверхні 39902140 мм, траверс, зі швидкістю руху 40 мм / хв і точністю різу до 0,5 мм. При цьому AC Servo 4000І, 50 / 60Гц і 2,5кВА, а Plasma 60А, 230 / 400В, 3 Phases 11кВА, із загальною масою 780кг.

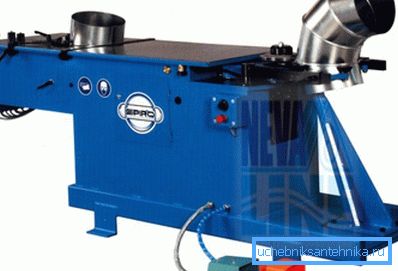

Gorelocker COMBI T, як на фото вгорі - це верстат для виготовлення сегментних відводів та інших фасонних виробів зроблений швейцарською компанією SPIRO і в даній області визнаний лідером серед виробників такого обладнання.

Діаметр відводів має від 125 мм до 1250 мм при товщині стінки від 0,4 мм до 1,5 мм для чорної сталі, від 0,4 мм до 1,0 мм для нержавіючої, від 0,4 мм до 1,5 мм для алюмінію і від 0,4 мм до 1,25 мм для міді. Параметри електромережі 5кВА / 400В / 50Гц, 3 фази.

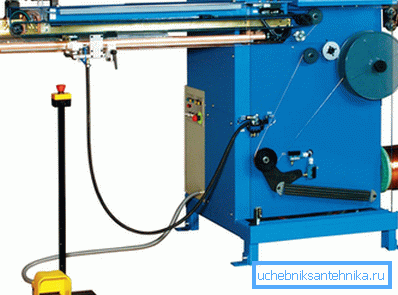

Stitchwelder 1000/1270/1540 - це верстати шовного зварювання відмінної якості, вироблені швейцарською компанією SPIRO і їх використовують для зварювання труб без пошкодження лицьової частини оброблюваного металу. Це дозволяє не вдаватися до герметичної фарбування виробів.

Залежно від модифікації агрегату 1000/1270/1540 довжина зварюваного шва може бути 50/1000 / 50-1270 / 50-1500 мм, нахлест 6/8/8 мм відповідно, при товщині металу 0,4-1,0 мм, діаметрі заготовки 75-1000 мм. Діаметр мідного дроту з круглим перетином для зварювання 2,0 мм, а швидкість зварювання шва від 3м / хв до 1212м / хв (інструкція для вибору режиму додається).

Круглі і прямокутні перетин

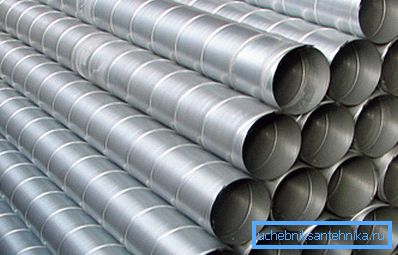

• На промислових підприємствах, як правило, використовуються саме круглий перетин вентиляції - виготовлення вентиляційних повітропроводів такого перетину знижує аеродинамічний опір при транспортуванні повітря в каналах, а також, що дуже важливо, значно знижує рівень шуму. На ізоляцію такої продукції або взагалі не витрачається коштів, або вона мінімальна, що в обох випадках економить бюджет підприємства або організації. Для роботи всієї системи не потрібні надто потужні двигуни для вентиляторів, отже, економічний ефект спостерігається і з цього боку.
• Щільність стиків таких вентиляційних повітропроводів дуже висока, що забезпечує мінімальну витік повітря, отже, це зменшує тепловтрати. Якщо компанія, яка виробляє таке обладнання має повний набір всіх верстатів (в цій статті перераховані тільки основні з них), то ви можете замовити систему будь-якої складності.

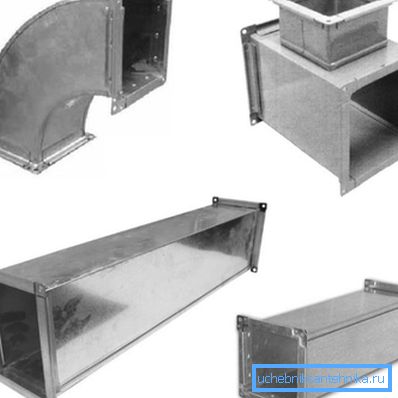

• Основною перевагою прямокутника перед колом є його менша висота при однаковій площі перетину, тому, продукцію з квадратним перетином найчастіше використовують для монтажу в невисоких приміщеннях. До того ж, прямокутник легше розмістити в декоративному коробі менших розмірів.

Примітка. Для монтажу вентиляції в приватному будинку зазвичай застосовують прямокутні повітроводи, хоча деякі елементи можуть бути круглими, наприклад, з'єднання кухонної витяжки з вентиляційним вікном.

висновок

На закінчення можна сказати кілька слів про виготовлення вентиляційних решіток. Вони можуть бути жорсткими і регульованими, з одними або двома рядами жалюзі або засувкою. Виробляються з пластика, оцинкованої сталі і алюмінієвих сплавів.
