Випробування вентиляції: тестовані величини і нормативні

Як виглядає випробування вентиляційної системи? Які параметри оцінюються? Чи існують якісь нормативні документи, що нормують пристрій вентиляційних систем і порядок їх перевірки?

Спробуємо відповісти на ці питання.

Перелік документів

З досить великого переліку документів, що мають відношення до вентиляції, нам належить вивчити два основних.

• В СНиП 3.05.01-85 викладені загальні вимоги до пристрою вентиляції.
• У ГОСТ 12.3.018-79 описана технологія, по якій проводяться аеродинамічні випробування вентиляційних систем.

Важливо: акт комплексного випробування систем вентиляції видається на підставі як замірів фактичної продуктивності системи, так і візуального огляду зі звіркою параметрів вентиляційного обладнання з заявленими.

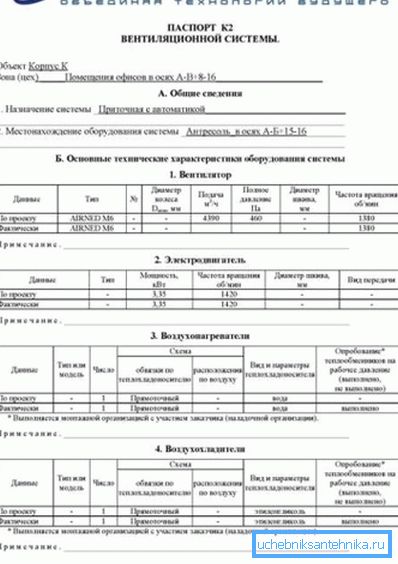

За результатами випробувань власнику видається паспорт вентиляції.

Навіщо він потрібен?

• Паспорт - це документ, офіційно реєструє куплене вами обладнання - навіть в тому випадку, якщо на момент покупки воно не мало сертифікатів відповідності російським стандартам.
• Крім того, документ послужить вагомим аргументом у будь-яких суперечках з органами нагляду. При пожежах, задимлення і інші неприємності власник завжди зможе довести, що їх причиною не була невідповідність структури і продуктивності вентиляційної системи з діючими нормами.

Давайте звернемося до вимог нормативних документів.

вимоги

СНиП 3.05.01-85

Повітроводи, в яких можливе випадання роси, прокладаються з постійним ухилом до дренажу в 1 - 1,5 см на метр довжини. Поздовжні шви таких коробів розташовуються тільки в їх верхній частині (читайте також статтю Обстеження вентиляції для своєчасного виявлення неполадок і забруднень).

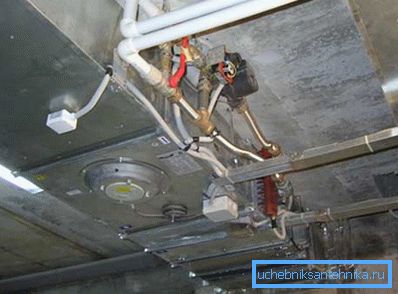

Прокладки між фланцями можуть видаватися за межі фланця тільки назовні.

Матеріал прокладок теж регламентується.

1. При температурі повітря до 70С можна використовувати поролон, пенорезіна, щільні гумові ущільнювачі або мастиковий полімерний джгут.
2. При температурі понад 70С застосовуються азбестовий картон або азбестовий джгут.

Нюанс: для виробництв, технологія яких передбачає забруднення повітря кислотними випарами, використовується тільки кислотостійка гума.

Для герметизації розтрубних з'єднань можуть використовуватися Герлен (герметизуюча стрічка з резіноподобного матеріалу), герметизуючі мастики і термоусадочні манжети.

На фланці повинні бути затягнуті всі болти. Гайки повинні знаходитися по одну сторону від фланця; при його горизонтальному розташуванні гайки, як правило, знаходяться знизу. Інструкція пов'язана з банальної безпекою: болт важче гайки і при падінні з великої висоти здатний завдати більш серйозні травми.

Випробування систем вентиляції, серед іншого, має на увазі візуальну перевірку кроку кріплення коробів. Яким він повинен бути?

Нюанс: при висоті стель в приміщенні до 4 метрів кріпити вертикальні вентиляційні шахти рекомендується в перекритті.

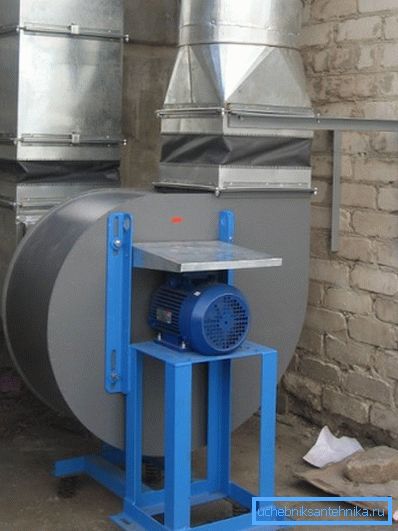

Повітроводи з'єднуються з вентиляторами гнучкими вставками, що перешкоджають передачі вібрації.

Радіальні вентилятори повинні встановлюватися на виброизолирующие підстави на анкерах. Самі віброізолятори при установці на підлогу або фундамент не вимагають кріплення, а ось до металоконструкцій їх кріпити необхідно.

Осі вентиляторів і електродвигунів повинні бути строго співісними або паралельними (в залежності від способу передачі крутного моменту).

Всі потенційно небезпечні елементи вентиляційної системи (муфти, ремені, відкриті усмоктувальні патрубки) закриваються захисними кожухами і сітками.

ГОСТ 12.3.018-79

Як, згідно з документом, виконуються аеродинамічні випробування систем вентиляції?

точки вимірів

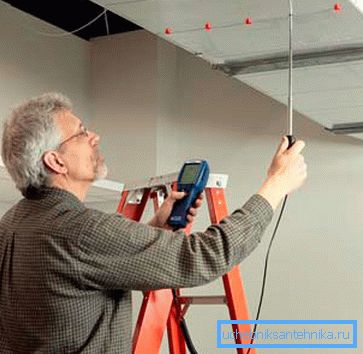

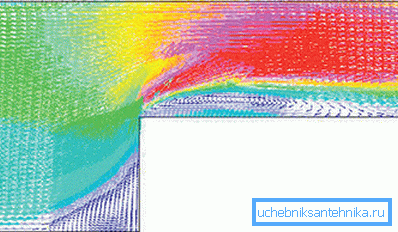

• Для виміру тиску і швидкості потоку вибираються перетину, розташовані не ближче ніж через 6 гідравлічних діаметрів після точки обурення потоку (повороту, клапана, решітки і т.д.) і не ближче ніж за 2 гідравлічних діаметра до неї. Ціна недотримання цього правила - серйозні спотворення результатів вимірювання завдяки турбулентностям.

Довідка: для круглого воздуховода гідравлічний діаметр дорівнює внутрішньому діаметру. Для прямокутного він розраховується як 2AB / (А + В), де А і В - сторони внутрішнього перетину короба.

• Припустимо розташовувати точку вимірювання (мірне перетин) в місці раптового звуження або розширення каналу. При цьому його площа береться рівній найменшою площі перетину в звуженні.

апаратура

За допомогою якого обладнання проводяться індивідуальні випробування систем вентиляції та кондиціонування повітря?

1. Комбінований приймач тиску використовується для вимірювання динамічного тиску в потоці зі швидкістю понад 5 м / с і статичного тиску в сталому потоці.
2. Приймач повного тиску потрібен, як і випливає з назви, для вимірювання повного тиску в швидких (понад 5 м / с) потоках.

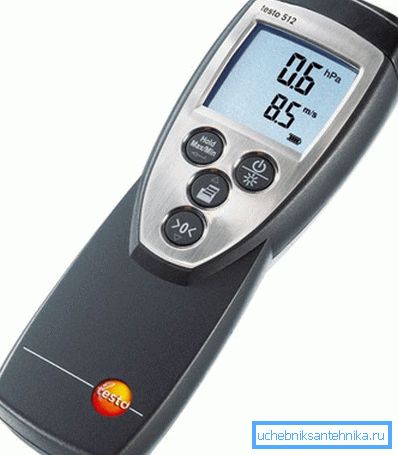

3. Диференціальний манометр і тягоміри застосовуються для вимірювань перепаду тиску.

1. Анемометр (термоанемометр) - для вимірювання швидкостей повільних (до 5 м / с) потоків повітря.
2. Барометр - для вимірювання тиску навколишнього середовища. Це необхідно для того, щоб оцінити приплив повітря при працюючій вентиляції.
3. Ртутний термометр або термопара - для вимірювання температури повітря.
4. Психрометр - для вимірювання рівня вологості.

Нюанс: при вимірах, що проводяться в запорошених потоках, конструкція приладів повинна передбачати їх просте очищення - своїми руками, за допомогою щітки, або потоком стисненого повітря від компресора.

порядок випробувань

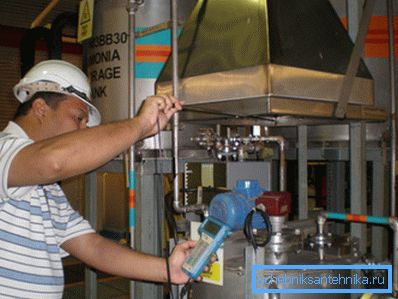

Випробування проводяться не раніше ніж через 15 хвилин після запуску вентиляції; за цей час всі основні параметри тиску, швидкостей, температур і вологості стабілізуються.

Що саме вимірюється?

1. Тиск повітря в приміщенні.
2. Температура в повітроводі.
3. Температура в приміщенні.
4. Динамічне тиск потоку.

1. Статичний тиск в тій же точці потоку.
2. Повний тиск в тій же точці.
3. Час, який анемометр перебуває в площині мірного перетину потоку, і зміна його показань.

Безпека

Вимога, пов'язане з безпекою, лише одне: процес вимірів не повинен призводити до утворення небезпечних для здоров'я або вибухонебезпечних концентрацій газів.

документування

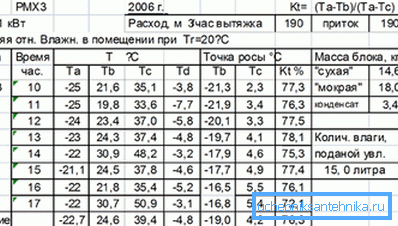

На підставі проведених вимірювань і їх обробки складається протокол аеродинамічних випробувань вентиляції, куди заносяться всі зняті параметри. Крім протоколювання вимірювань, акт індивідуального випробування устаткування вентиляції включає результати візуального огляду та звірки реальних характеристик обладнання з заявленими.

Актування підлягають:

• для вентилятора - тип, діаметр крильчатки, продуктивність і повний тиск потоку, обороти і діаметр шківа.
• для електромотора - тип, потужність, обороти, спосіб передачі крутного моменту і діаметр шківа.
• Для кондиціонерів і нагрівачів - тип, схема циркуляції теплоносія, його вигляд і результати випробувань робочим тиском.
• для фільтрів - пропускна здатність, відсоток уловлювання і падіння тиску.
• для зволожувачів - тип, витрата повітря, тиск перед розпилювачем, обороти і діаметр колеса розпилювача і потужність мотора.

Акт випробування вентиляційної системи при дотриманні всіх технічних вимог і відхиленні реальних характеристик від проекту не більше ніж на + 10% служить підставою для видачі паспорта вентиляції.

висновок

Сподіваємося, що могли відповісти на листи у читача питання в області нормативних вимог та порядку випробувань (див.також статтю Автоматика для вентиляції: функції, особливості, можливості).

Як завжди, відео в цій статті запропонує додаткову інформацію. Успіхів!
