Витяжна вентиляція будинку якою її вид вибрати і грамотно

Багато з нас, будуючи власну оселю, велику увагу приділяють утеплення будинку. Ретельно ізолюють його, герметизують навіть найменші щілини, ставлять пластикові вікна та ін. В результаті потім виявляється, що в кімнатах повітря затхле, постійно присутні неприємні запахи і вогкість.

Зверніть увагу! Не слід забувати, що в кімнатах ми не тільки живемо, а й дихаємо. Комфортне життя вам забезпечить тільки правильне влаштування витяжної вентиляції в приватному будинку або багатоповерховому.

Всі типи вентиляції

Вентиляційні системи класифікуються за трьома групами:

• призначенню;
• увазі спонукача пересування повітряних потоків;
• способу переміщення повітря.

Виходячи з функцій, вентиляція може бути:

• припливної;
• витяжної;
• рециркуляционной (рекупаціонной) - в цьому випадку при подачі чистого повітря, в нього подмешивается деякий обсяг нагрітого витяжного потоку.

За способом переміщення потоків системи бувають:

• безканальної - повітря надходить через двері і вікна;
• канальними - потоки пересуваються по мережі воздуховодов.

За спонукальної силі системи ділять на:

• природні;
• механічні.

У першому випадку повітря переміщається завдяки законам природи. У другому - лише після початку роботи вентилятора.

За конструктивними особливостями інструкція розділяє вентиляцію на три типи:

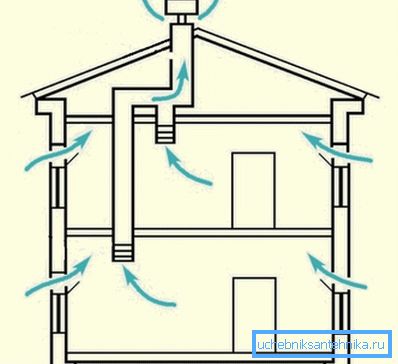

• природну;

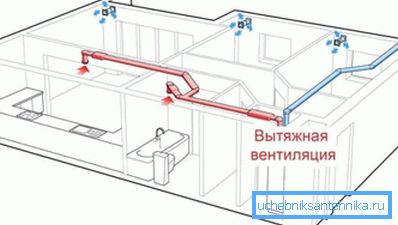

• припливно-витяжну (примусову);
• змішану, (природну з примусовим витягуванням).

оптимальний вибір

Щоб визначити оптимальність застосування тієї чи іншої системи, враховуються такі умови: розмір будови, його матеріал і ступінь чистоти атмосфери.

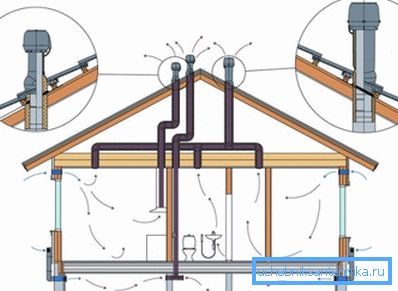

1. Вентиляція природна прекрасно підійде для невеликого будиночка, побудованого в районі з чистою атмосферою. Вона найкраще підходить для будівель з саману, цегли, колод, бруса, піно, газо-і шлакоблоків, керамзитобетону.

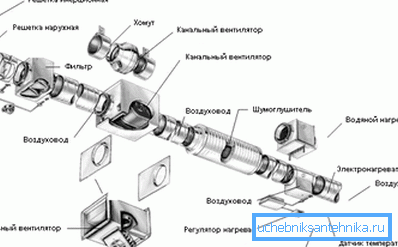

2. Механічна припливно-витяжна вентиляція в приватному будинку оптимальна, якщо він великий або розташований в місцевості з атмосферним забрудненням. Ця система забезпечить кімнати достатнім обсягом повітря і очистить його завдяки додатково вбудованої фільтрації.

Така вентиляція найкраще підходить для будівель з панелей 3D, СОТА, SIP, МДМ, полістеролбетона, «канадських» каркасних будинків.

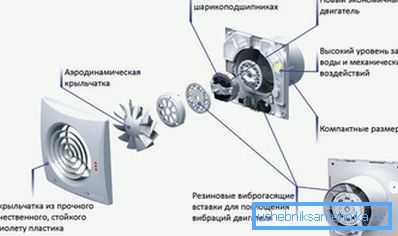

1. Коли природний тип вентиляції не може справлятися повністю зі своїм завданням, допоможе установка змішаного аналога. Її монтаж виробляють лише в кімнатах з сильно забрудненим повітрям або де осідає конденсат. Це туалети, ванні, кухні, підвали, льохи, котельні.

планування системи

Влаштування вентиляції можна розбити на кілька стадій.

етапи облаштування

1. Розрахунок обсягу повітряного обміну. У його ході слід обчислити, скільки припливного повітря, згідно з санітарними вимогами, потрібно будівлі.
2. Визначення діаметра / перетину каналів. Від цього буде залежати ефективність системи.
3. Вибір різновиду вентиляції.
4. Визначення точок для виведення / забору повітря і місць для установки обладнання.

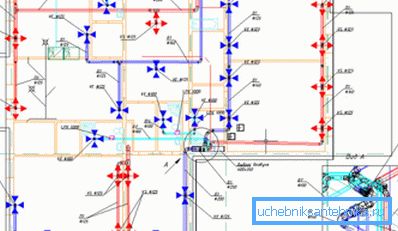

5. Далі складається схема припливно-витяжної вентиляції будинку.
6. Облаштування вентиляції.

Слід пам'ятати, що комфортність проживання в будинку залежить від постійного припливу вуличного повітря, при оптимальній швидкості пересування потоків.

Зверніть увагу! Деякі власники житла, бажаючи провітрювати його по максимуму, ставлять занадто потужну вентиляцію з вентилятором, не враховуючи площу кімнат. Такий повітрообмін забирає надто багато тепла з будівлі і переохолоджує його.

Будь-яка з вентиляційних систем має свою нормою об'ємної швидкості повітряних потоків. Якщо вони природні - величина дорівнює до 1 м? в годину, якщо примусові - 3/5 м ?. Нерідко обійтися без використання примусової конструкції не можна.

Наприклад, коли в приміщеннях невелика швидкість пересування повітряних потоків, а зробити перетин повітроводів більше неможливо.

1. При системі природною, щоб пропускати обсяг повітря в 300 м? за годину, необхідні вентиляційні канали перетином 250? 400 або діаметром 350 мм.
2. При застосуванні механічного аналога можна обмежитися воздуховодом зі сторонами 160? 200 або діаметром 200 мм.

Розрахунок вентилювання будинку

Найважливіші дані, що впливають на розрахунок вентиляції:

• число постійних мешканців в будинку;
• площа будівлі;
• кількість повітря в усіх кімнатах.

Крім цього треба пам'ятати, що багато побутових приладів, наприклад печі, газплити, випалюють кисень в повітрі. При розрахунках слід врахувати і те, в яких кімнатах потрібно найшвидше відновлення повітря.

Проектуються вентиляційні системи, згідно з державним санітарним і інженерно-технічним нормам, озвученим в СНіП, ГОСТ, СанПіН, ДБНах. Найбільш поширені розрахунки по площі, санітарним вимогам або кратності повітрообміну.

Найбільш прості обчислення по площі приміщень.

1. Вони застосовуються для підрахунку об'єму повітрообміну в житлових будинках.
2. Тут враховується те, що за санітарними нормами в житлових кімнатах треба на 1 їх метр квадратний подавати 3 м? в годину вуличного повітря.
3. Такий розрахунок не враховує число постійних мешканців. Для його здійснення треба помножити загальну площу кімнат в будинку на санітарну норму повітрообміну.

Обчислення по кратності набагато складніше першого способу.

Зверніть увагу! Цей метод використовує кілька типів даних і застосовується тільки професіоналами. Підсумок розрахунків - це кратність повітрообміну, яка вказує, скільки разів за годину відпрацьоване повітря замінюється повністю вуличним. При обчисленнях для різних за призначенням кімнат застосовуються різні норми.

При проектуванні за санітарними вимогами, крім кратності повітрообміну, використовуються і норми (в м? В годину) на одного постійного мешканця. Цей розрахунок теж поділяється на різних типів приміщень. В результаті все обчислені цифри підсумовуються, підсумком служить значення необхідного повітрообміну.

Підбір перерізу воздуховода

Після розрахунку повітряного обміну, слід вибрати своїми руками схему системи та здійснити розрахунок її каналів.

1. Виробники випускають два види повітропроводів: прямокутні і круглі.
2. Перші з них робляться з урахуванням співвідношення сторін каналу, яке має дорівнювати 3: 1.
3. Для механічних систем швидкість повітряного потоку в основній трубі повинна дорівнювати 5 м / сек., В гілках - 3 м / сек. Для природних аналогів величина дорівнює 1 м / сек.

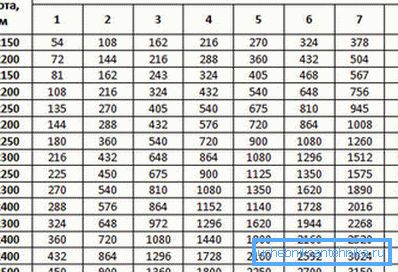

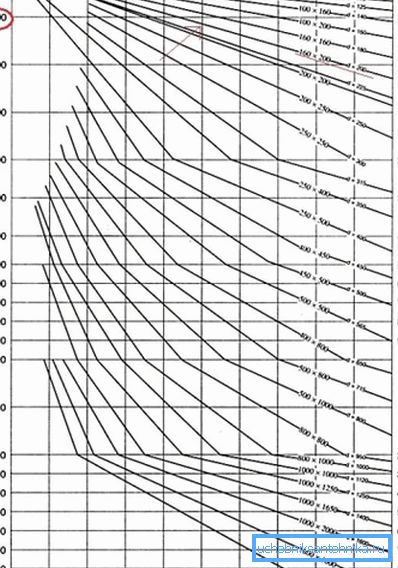

1. Для знаходження розміру каналів є нормативна діаграма, яка враховує швидкість і витрати повітря.
2. Так, при нормованому повітряному обміні в 360 м? в годину і примусової вентиляції, потрібно обирати труби перетином 160? 200 мм або діаметром 200 мм.

Вимоги до вентиляції

Основні умови для грамотного облаштування вентиляційної системи наведені нижче.

1. Відпрацьоване повітря з каналу відводиться на даху, вище її рівня на 1/2 метра.
2. Якщо система механічна, повітря надходить в приміщення за допомогою забірної решітки, розташованої в 2/3 м від рівня землі.
3. Пересування повітря належить облаштувати так, щоб повітря з залу, дитячої, спалень і інших житлових кімнат йшов до найбільш забруднюючих приміщень: туалету, ванної, кухні. Завдяки цьому найменш чисте повітря не зможе потрапити в житлові секції.
4. Окремі відводи витяжної вентиляції обов'язково ставляться на кухні для газплити і газової колонки (якщо вона є). В даному приміщенні ефективною буде тільки механічна система.
5. Вентиляція повинна бути облаштована у всіх приміщеннях будинку, без винятку.

Якщо ви хочете поставити пластикові вікна

Зараз дуже затребувані герметичні пластикові вікна, які перекривають повністю приплив вуличного повітря в кімнату.

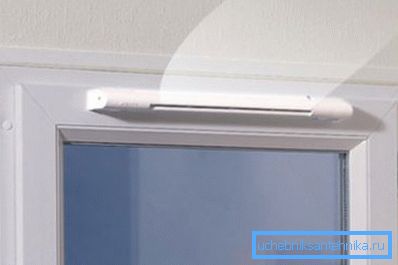

Зверніть увагу! Вибираючи модель вироби, переконайтеся, що воно має припливний клапан. Він дасть можливість організувати надходження свіжого повітря в кімнату.

1. Якщо в придбаних вікнах немає такого пристосування, можете самостійно змонтувати клапан в одній зі стін.
2. Він являє собою патрубок округлої форми, що проходить через всю товщу стіни.
3. З входу і виходу така трубка закривається гратами.
4. Якщо припливне клапан зробити за опалювальним радіатором, то вуличне повітря відразу буде взимку прогріватися. Подібний пристрій можна обладнати фільтром і температурним датчиком.

рекуперація повітря

1. На даний момент все більш розповсюдженим різновидом стають вентиляційні припливно-витяжні системи з рекуператором теплоенергії.
2. Такі пристрої підігрівають надходить вуличне повітря взимку.
3. Установки мають гарну економічністю, хоча ціна самої конструкції дорожче звичайних механічних аналогів.

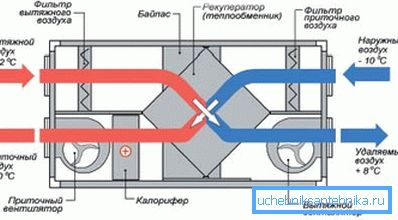

4. Однак в ході експлуатації вона дає можливість зберігати до 40% тепла в будівлі. Принцип роботи рекуператора заснований на частковому нагріванні холодного припливного повітря теплим витяжним потоком.
5. Якщо стоять сильні морози, можна підключати калорифер, який вмонтовано в рекуператор. Так вуличне повітря буде підігріватися ефективніше.
6. У подібного роду системах повітря надходить / відводиться за допомогою вентилятора. У більшості випадків додаткове обладнання досить об'ємне. Виходячи з цього, його найкраще поміщати в горищному приміщенні.

висновок

Грамотно облаштована система витяжної вентиляції у власному будинку і не тільки, дасть вам можливість постійно дихати свіжим повітрям і продовжить його термін служби (див.також статтю Потолочная вентиляція: особливості та переваги).

Відео в цій статті допоможе розібратися вам в даному питанні.
