3-3 ходовий кран. пробкові та кульові види. застосування в
У цій статті ми маємо розібратися, що таке 3-х ходовий кран і для яких цілей він може використовуватися в сучасних сантехнічних системах. Крім того, ми познайомимося з типовими проблемами цих кранів на опаленні в будинках старого фонду і дізнаємося, чим їх можна замінити при ремонті підводки до радіатора.
Що це таке
3-ходовий кран цілком передбачувано відрізняється від звичайного вентиля наявністю не двох, а трьох висновків.
При цьому висновки можуть бути самими різними:
- Різьбовими (муфтовими);

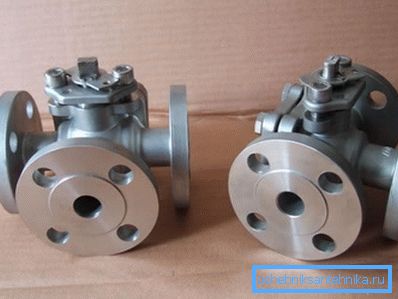

- фланцевими;
- Цанговими (бистрозажімнимі);
- Нарешті, висновок може і зовсім являти собою дренажний отвір для скидання робочого середовища.
Функціональність вироби теж досить очевидна: воно дозволяє конфігурувати інженерну систему з максимальним різноманітністю напрямків руху робочого середовища. Залежно від положення крана в його корпусі може створюватися перемичка між будь-якими двома або трьома відводами. Зрозуміло, повністю перекрити їх цей вид запірної арматури теж дозволяє.
види
Сантехнічні крани цього типу, що зустрічаються в продажу в наш час, можна розділити на дві основні категорії в залежності від їх влаштування.
пробкові

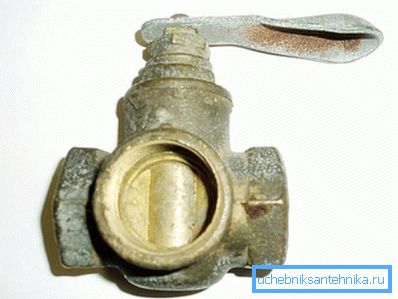

Регулювання крана здійснюється зміною положення пробки з фігурною прорізом в ній.
Вироби можуть відрізнятися:
- Методом герметизації пробки і штока. Можливі три варіанти:
| спосіб герметизації | опис |
| сальникова набивка | Пробка обертається в глухому знизу корпусі і притиснута зверху гайкою-Сальниця. Графітовий сальник під гайкою забезпечує відсутність витоків з-під штока. Головний недолік сальника - в тому, що він виробляється навіть при просте вентиля за рахунок вимивання частинок графіту |
| Гумовий ущільнювач | Замість сальника використовується гумове кільце. На відміну від сальника, воно зношується тільки при зміні робочого положення пробки |
| притирання пробки | Герметичність затяжних пробкових вентилів забезпечується притиранням конічної пробки до корпусу. Пробка притягається до нього гайкою на що проходить наскрізь хвостовике |
Корисно: триходові крани на опаленні в будинках споруди 60-70 років минулого століття герметизуються виключно сальником. Саме його вироблення - причина постійних течі по штоку при будь-якому повороті пробки.
- Наявністю або відсутністю рукоятки. В останньому випадку пробка повертається ріжковим, розвідним або газовим ключем.
- Матеріалом корпусу і пробки. Для їх виготовлення використовуються метали з низьким коефіцієнтом тертя - латунь і чавун.
кульові
Кульовий 3х ходової кран - це еволюційний розвиток попередньої конструкції:
- Пробка придбала форму правильного кулі з фігурною прорізом і поверхню з високою якістю обробки, що гарантує мінімальне зусилля повороту.
- Герметичність забезпечується сідлами з тефлону або фторопласта - матеріалів з мінімальним коефіцієнтом тертя.
- Шток герметизується кільцевих ущільнювачем - гумовим або полімерним.
Що в результаті?
- Ресурс крана становить не менше 500 спрацьовувань (куди частіше - 2000 і більше).
- Ремонт і обслуговування зводяться до рідкісної підтяжки гайки, підтискає ущільнювач штока.
- Зусилля перемикання крана куди менше, ніж у пробкових кранів.
Втім: воно пропорційно номінальному діаметру крана. При великих розмірах для перемикання можуть використовуватися редуктори з ручним приводом або сервомотори.
Ціна триходових кранів обох типів розрізняється незначно, що робить більш примхливі і складні в обслуговуванні пробкові вироби малозатребуваними в системах опалення та водопостачання.
застосування
Де використовуються трехпроходние крани? Зрозуміло, нас цікавить перш за все їх застосування при монтажі сантехнічних систем своїми руками.

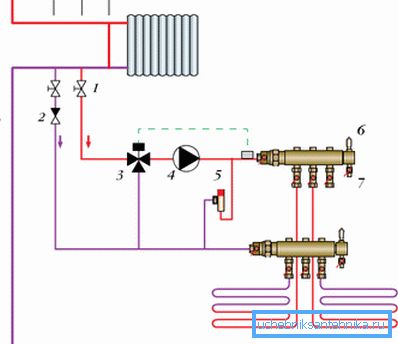

Системи теплої підлоги, схеми з теплоаккумулятором
І в тому, і в іншому випадку формується частково незалежний контур опалення з власним циркуляційним насосом. Для регулювання температури в ньому використовується часткова рециркуляція теплоносія обратки.
Трехпроходнік ставиться на з'єднанні подачі і перемички з обраткой; саме він дозволяє регулювати температуру суміші.
Корисно: для автоматизації регулювання температури він часто забезпечується сервоприводом, підлаштовуватися температуру в залежності від показань виносного термодатчика.
установка манометрів
Одна з проблем механічних манометрів - залипання стрілки при тривалій роботі під тиском. Щоб скинути тиск без демонтажу приладу, використовується трехпроходнік: при повороті рукоятки він не тільки перекриває контрольний відведення магістралі, а й скидає тиск вище запірної пробки або кулі через дренажний отвір.
Регулювання опалювальних приладів
Саме в цій якості трехпроходние крани використовувалися в уже згаданих нами хрущовках. Вони встановлювалися на з'єднання нижньої підводки до радіатора і перемички.
У такого крана чотири робочих положення:
- Вся вода йде через радіатор при перекритою перемичці.
- Вода йде через перемичку і радіатор.
- Вода йде через перемичку при перекритому радіаторі.
- Перемичка і радіатор повністю перекриті, циркуляція в стояку блокована.

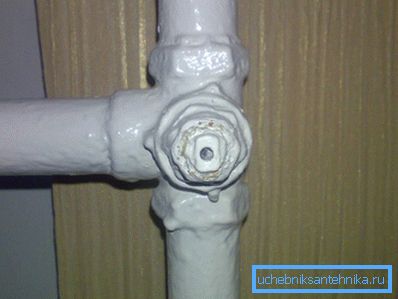

Крім вічних течі по штоку, масу проблем власникам і їхнім сусідам створювала остання позиція крана: пошук винного у відсутності опалення у всього стояка часом ставав нетривіальним завданням.

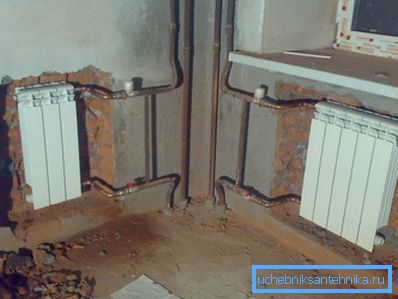

Раз вже ми торкнулися цієї сумнівну конструкцію, автор дозволить собі порекомендувати конфігурацію запірної арматури на опалювальному приладі, що створює мінімум проблем в подальшому:
- На нижній підводці до радіатора після перемички встановлюється кульовий кран. Звичайний, двухпрохідному.
- На верхній підводці - теж після перемички - монтується дросель. Саме на верхній - тому, що вона збирає менше мулу і сміття, здатних вплинути на дросселирование радіатора.
- Перемичка виконується без запірної арматури, але з номінальним діаметром на крок менше, ніж ДУ підводок.
Саме така інструкція по збірці забезпечить максимум тепла при гнучкою регулюванню тепловіддачі і повній відсутності проблем для власника і сусідів.
висновок
Сподіваємося, що нам вдалося відповісти на всі накопичені у читача питання. Додаткову інформацію про пристрій, види та особливості застосування триходових кранів він може почерпнути в відео в цій статті. Успіхів!
