Будуємо літній душ і туалет під одним дахом

25-05-2018
Водопостачання

Отже, вирішено, ви маєте намір оснастити свою дачну ділянку благами цивілізації, серед яких пріоритетним буде звичний всім санвузол. Звичайно, можна піти найпростішим шляхом - купити блок контейнер з душем і туалетом в будь-якої організації і встановити його на своїй ділянці, але це може виявитися для вас досить дорогою покупкою.

Можна також зробити таку споруду самостійно - це вийде набагато дешевше, але і в одному, і в іншому випадку вам доведеться облаштовувати систему каналізації, яку ви не купите на заводі (хіба що обладнання для септика). Але давайте поговоримо про це більш детально, а також пропонуємо вам перегляд відео в цій статті.

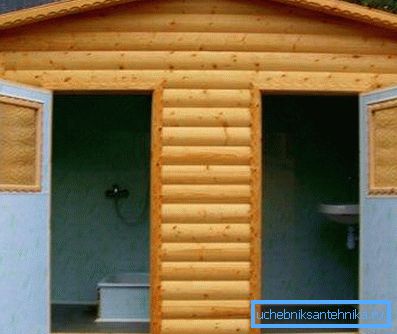

Подвійний дачний санвузол

Дачний душ з туалетом

Планування

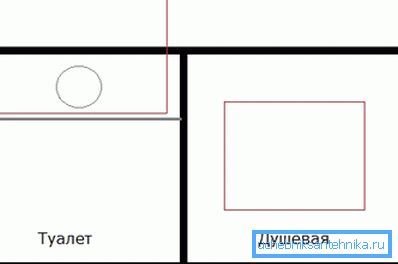

попередня планування
  • Будь-яке, навіть таке легке архітектурна споруда, як душ з туалетом, вимагають планування і, бажано, плану, який ви можете просто намалювати на листку паперу. Цей невигадливий креслення допоможе вам при будівництві, якщо ви вкажете на малюнку всі розміри споруди, причому не тільки загальні, а для кожного вузла окремо, наприклад, це може бути довжина вертикального дерев'яного бруса для каркаса з урахуванням нижньої і верхньої обв'язки, розміри обшивки і тощо.
  • Всі розміри потрібно визначити заздалегідь, і якщо у вас душ і туалет під одним дахом, то і висота їх повинна бути однаковою, а пріоритетом тут, безумовно, буде відділення для миття. Цей параметр регулюється по росту найвищої людини в сім'ї плюс 30-40 см для того щоб він міг вільно стояти і користуватися лійкою не згинаючись - в середньому, це може бути від 200 до 220 см від підлоги.

Також вам потрібно визначити корисну площу, на якій ви себе будете почувати вільно - для душової в оптимальному варіанті це буде 100100 см, а для туалету 10080 см, але якщо там ще буде роздягальня, то до загальної кількості можна додати приміщення ще 10060 см.

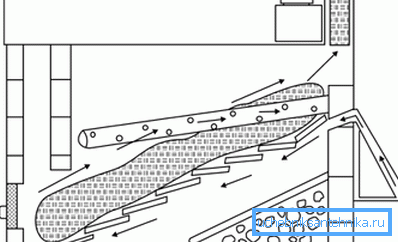

Схема функціонування компостній ями з сонячної активацією
  • Ще один важливий фактор при облаштуванні подібного санвузла, це місце для овода нечистот і стоків - під самою будовою його, безумовно, обладнати не можна через гігієнічних міркувань, та й технічна інструкція не рекомендує ставити споруди над такими місцями. Отже, це місце потрібно зробити трохи віддалік - це може бути невеликий септик (найкращий варіант), або компостній яма, куди стоки потраплятимуть або через дренаж, або через каналізаційну трубу.
  • Не забувайте про те, що, як яма, так і септик, ні в якому разі не повинні знаходитися ближче 3м від забору або будь-якого будинку і не ближче 5м від колодязя або будь-якого водоймища. Також є рекомендації з приводу дерев і кущів, але там обмеження вже менше - для відступу досить 1,0-1,5 м. Тому, керуючись такими параметрами, ви зможете підібрати найбільш зручне місце не тільки для місця стоку, а й для самого приміщення туалету та душу.

фундамент

Примітка. З причини легкості і особливої ​​специфіки споруди тут найбільше підходить фундамент стовпчастого типу, але ми також розглянемо одну з його модифікацій.

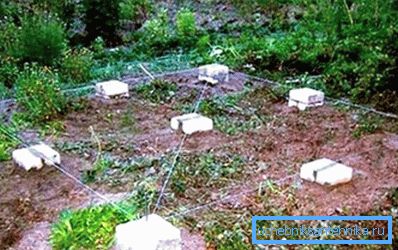

Стовпчастий фундамент для легких архітектурний будівель

Так як наше будова само по собі виходить досить легким, то для нього буде достатньо чотирьох кутових опор на підставі або, якщо воно більше двох метрів завдовжки, то тоді можна додати одну опору під перегородку, як це зроблено на верхньому фото.

Стовпчик для фундаменту в таких випадках найчастіше представляє собою бетонний блок, який встановлюється на подушку з щебеню або гравію, іноді туди додають цементно-пісочний розчин і тоді подушка виходить бетонної.

Як ви розумієте, верхня площина кожного з стовпчиків повинна точно збігатися з площини з іншими і цього можна досягти, використовуючи будівельний рівень і шнур (нитку) - це теж добре видно на верхньому зображенні.

Якщо на вашій ділянці просадчика або пучиністий грунт, а також, якщо ваша садиба знаходиться на схилі, то бетонні блоки для облаштування фундаменту будуть вкрай незручними, а можливо навіть і непридатними.

У таких випадках можна використовувати якусь подобу свайно-набивного фундаменту і для цього вам знадобляться обрізки азбестоцементних або, як їх ще називають, хрізотілцементних труб з поперечним перерізом 150-200 мм (можна і 100 мм, тільки тоді їх потрібно буде ставити частіше).

Ви вкопують трубу в заздалегідь пробурений отвір, виставляєте її по рівню, а в середину заливаєте дрібнозернистий бетон - для впевненості, особливо, якщо вона відстоїть високо від землі, всуньте туди кілька шматків дроту або шматок арматури для зміцнення (армування) конструкції.

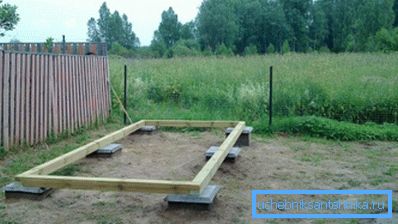

Обв'язка на стовпчастих фундаменті з отсечной гідроізоляцією

Якщо надходити за всіма правилами, то слід сказати, що перед тим, як монтувати обв'язку для каркаса, вам потрібно встановити на фундаментні стовпчики відсічну гідроізоляцію - так дерев'яний брус прослужить набагато довше.

В якості ізолюючого матеріалу можна використовувати практично будь-які вологонепроникні плівки - щільний целофан, руберойд (в два шари) або гідроізолон, але його ціна, звичайно велика для таких споруд, але у вас можуть залишитися обрізки від будь-яких попередніх робіт.

Саморобний дачний септик

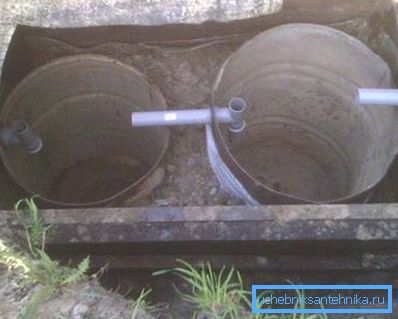

Примітивне пристрій септика

Немає сенсу описувати, як побудувати душ і туалет своїми руками, якщо не розповісти, як зробити домашні очисні споруди, щоб фекалії і мильні стоки з душовою не забруднює ваш ділянку і від цього по окрузі не поширювалися неприємні запахи.

Як ми вже згадували вище, найоптимальніше пристрій для цього - септик, тільки його зовсім не обов'язково купувати в магазині - такий пристрій цілком можна зробити самостійно. Отже, нам знадобляться дві металеві або пластикові бочки і якщо у вас невелика сім'я (3-4 людини), то цілком достатньо буде, щоб кожна з них містила в себе, як мінімум, 100л рідини.

Перш за все, визначаєтесь з місцем, з огляду на ті відстані від будівель водойм і рослин, про які ми розповідали в підзаголовку Планування. Тепер, вам потрібно закопати ці судини в землю - тільки постарайтеся розрахувати так, щоб стічна труба, яка буде транспортним каналом для першого судини залишалася під ухилом від вихідної точки - норми ухилів для різного діаметру ви можете подивитися в таблиці, яка розташована нижче.

Другу бочку закопуєте поруч, але, приблизно, на 30 см нижче і поєднуєте їх трубою, як це показано на верхній фотографії.

З другої ємності теж виходить труба, тільки на фотографії не видно куди, але там викопана яма, в яку на дно засипаний річковий пісок, а вище - дрібний щебінь, тобто, це остаточний дренаж (можна також наповнити її компостом).

Виходить, що в першій бочці осідають найбільш великі і важкі елементи, в другій - більш легкі або те, що з якихось причин не встигло осісти в першому резервуарі, а в дренажну яму потрапляє просто каламутна вода, яка доочищается щебенем, піском або компостом .

Ці резервуари накриваються щільною кришкою (щитом) і в міру необхідності їх чистять, вигріб звідти осадові елементи.

Примітка. В регіонах, де промерзання грунтів дуже глибоко, зовсім не обов'язково на таку ж глибину опускати труби і септик, але їх обов'язково потрібно утеплити.

Будівництво приміщення

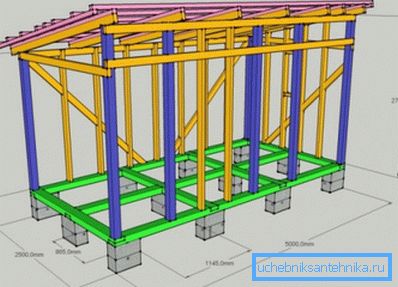

Каркас для душа з роздягальнею і туалетом

Продовжуємо розглядати тему про те, як зробити самому душ-туалет і, як ми вже згадували в підзаголовку Планування, вам потрібно заздалегідь розрахувати розміри не тільки самого приміщення, а й будівельних елементів балок, бруса перегородок і обшивки, особливо, якщо це листи ОСП ( OSB).

Для всієї споруди (каркаса) можна буде використовувати один і той же брус з поперечним перерізом 10050 мм - цього буде цілком достатньо для жорсткості, хоча можна і урізноманітнити конструкцію, але так складніше буде розраховувати площину під обшивку.

За цим принципом можна робити стики

Щоб не витрачати багато часу на стиковку з допомогою різних методів (осковородень, вставною або виразний шип і так далі), в таких спорудах досить стикування врівень зі зміцненням металевим куточком і саморізами, як на верхній фотографії. В якості обшивки можна використовувати дошки, ОСП або профнастил - як вам зручніше, а от підлогу краще робити дощатим, але в душовій в нього потрібно буде урізати зливний трап для відводу води в септик.

При бажанні в бак з водою можна вставити електронагрівач - так ви зможете приймати душ не тільки влітку, але також навесні і восени під час посадки городу та збирання врожаю. Не забувайте, що вам знадобляться не тільки двері, але і вікна для денного світла і вентиляції.

висновок

Взагалі-то, прибудова до будинку туалету і душа не обов'язково може бути з дерева - це також може бути камінь, цегла або будь-які блоки. Тільки в такому випадку в такому приміщенні можна буде вже встановити бойлер і опалення.
