Бури для свердловин своїми руками: особливості та

Якщо ви не бажаєте оплачувати працю сторонніх людей і хочете спорудити свердловину своїми руками, то вам знадобиться інструмент. Для буріння в першу чергу потрібні бури, купувати які не завжди по кишені, особливо якщо працювати ними має бути тільки один раз.

Ми розповімо, як виготовити саморобні бури для свердловин з підручних засобів.

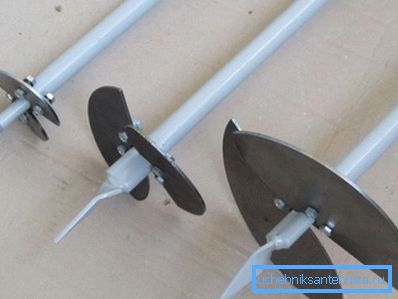

саморобні бури

шнек

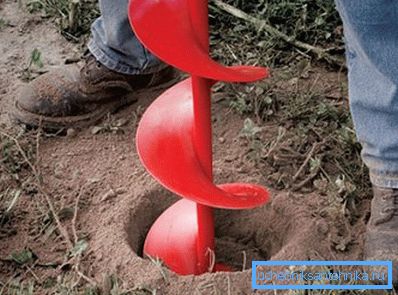

Шнек, або гвинтовий бур є дуже просту конструкцію: це сталева смуга, закручена у формі спіралі навколо осі і приварена до неї намертво. Як вісь використовують металеву трубку або пруток, до кінця якого приєднана рукоять з коловоротом або ручками для обертання інструменту.

При обертанні спіраль починає копати грунт і піднімати його вгору своїми лопатями за принципом роботи гвинта. На кінці снаряда розташований гострий наконечник, який підвищує зручність і ефективність роботи. (Див. Також статтю Як облаштувати свердловину своїми руками.)

Для виготовлення класичного варіанту потрібно спеціальне обладнання, верстати та печі для загартування стали, з якої виготовлена ​​спіраль. Зі зрозумілих причин зробити такий інструмент самому не вдасться.

Однак є спосіб обійти ці умови і все-таки зробити шнек самому:

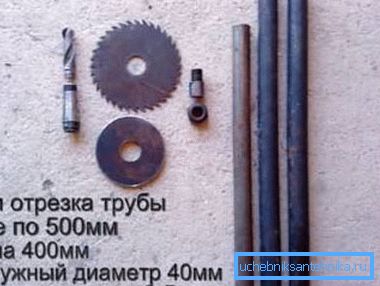

1. Вирізаємо три відрізка сталевої труби діаметром 40 мм і товщиною стінки 3.5 мм. Довжина одного відрізка - 40 см, двох інших - по 50 см;

1. Беремо півметровий відрізок труби і за допомогою кувалди робимо один її кінець овальним;

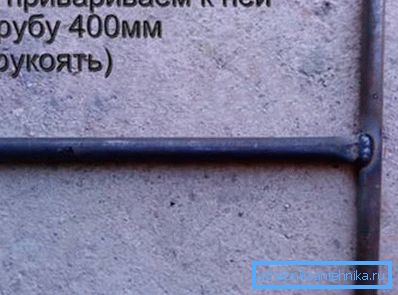

1. Овальним кінцем приварюють цю трубу до відрізка 40 см рівно посередині, отримавши Т-образну рукоять;

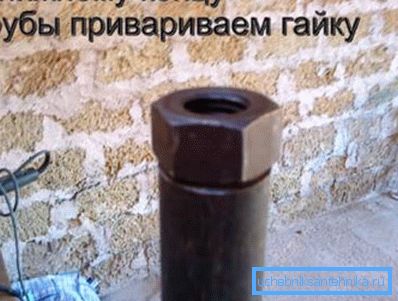

1. До нижнього кінця деталі з руків'ям приварюють гайку М20;

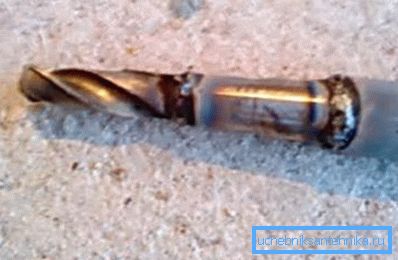

1. Беремо інший півметровий відрізок і до його кінця приварюють конусоподібний наконечник з усіченим вістрям, до вістря приварюють свердло по металу діаметром 2 см;

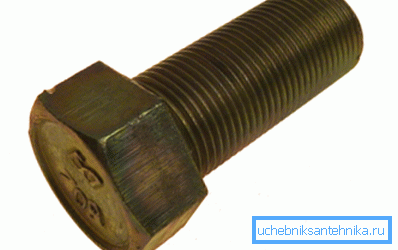

1. До другого кінця цієї труби приварюють болт М20. Намагаємося зберегти співвісний розташування всіх частин конструкції;

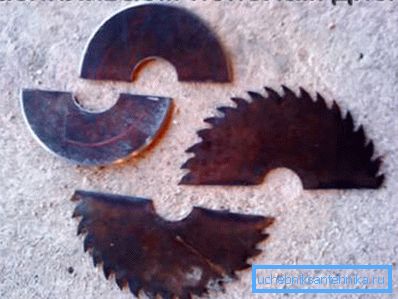

1. Беремо два диска для циркулярної пилки, один діаметром 10 см, інший - 15 см і розпилюємо їх навпіл кутовий шліфувальною машиною з диском для різання сталі;

1. На відстані 20 см від кінця наконечника зі свердлом до труби приварюють половинки меншого діаметру під кутом 20 градусів один навпроти одного. В результаті між половинками буде кут 40 градусів;
2. Відступаємо 15 сантиметрів вгору і на цьому рівні приварюють половинки більшого діаметра за такою ж схемою;

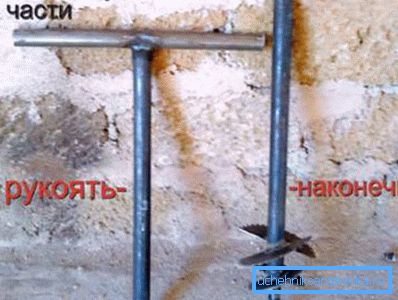

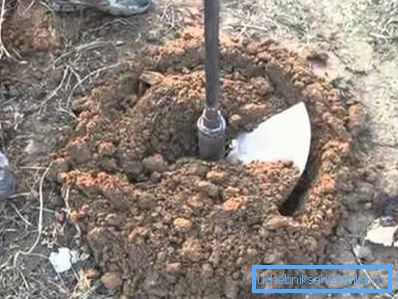

1. Прикручуємо частина з руків'ям до робочої частини з буром і виробляємо пробне буріння. Якщо все виходить і бур не гнеться, не ламається і нормально бурить, то виготовлення можна вважати вдалим. Залишилося розкрити виріб фарбою.

Бур для ударно-канатного буріння

Бури для ручного буріння свердловин ударно-канатним методом є відрізки труби зі зворотним клапаном, які при падінні в свердловину захоплюють грунт і піднімають його нагору. Висипатися породі не дозволяє клапан. (Див. Також статтю Як прочистити свердловину: нюанси робіт.)

Ціна заводського вироби досить висока, щоб купувати його для одноразового використання.

Тому нами підготовлена ​​інструкція по самостійному виготовленню желонки:

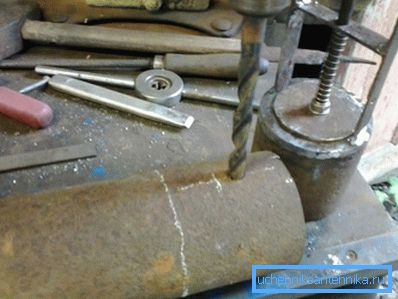

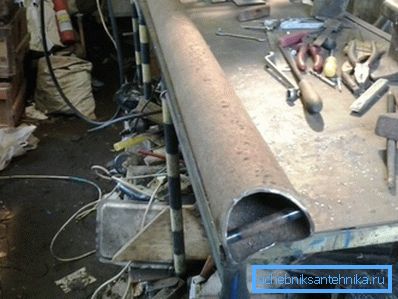

1. Беремо відрізок труби довжиною 0.6 м з внутрішнім діаметром 7 см. Товщина стінки 3.5 - 5 мм. У краю труби просвердлюємо два отвори діаметром 1 см кожне.

1. В отвори вставляємо відрізок сталевого прута і приварюють. Виходить монтажна ручка для кріплення троса.
2. З іншого боку свердлимо два таких же отвори, тільки зміщуємо їх відносно осі труби в бік її корпусу на 15 мм;
3. Беремо відрізок сталевого прута діаметром 8 - 9 мм і довжиною 9 - 9.5 см, в ньому свердлимо два наскрізних отвори на відстані 20 мм від кінців кожне;

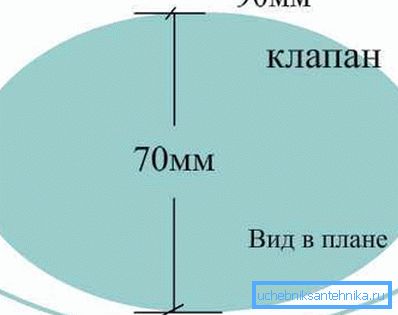

1. З шматка листової сталі товщиною 1 мм вирізаємо еліпс. Менший діаметр фігури дорівнює 70 мм, більший - 90 мм. На еліпсі свердлимо отвори так, щоб його прикріпити до прутки з попереднього пункту. Відстань від місця кріплення до центру еліпса - 20 мм, пруток маємо перпендикулярно більшого діаметру фігури, але заслінку до нього не прикручуємо;

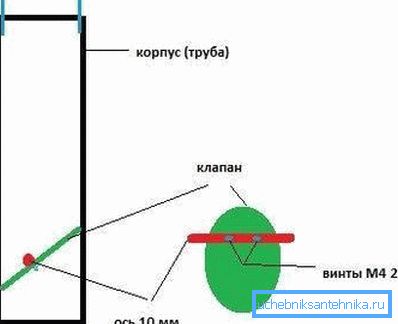

1. Вставляємо пруток в отвори, зміщені щодо осі снаряда, а виступаючі кінці розклепуємо або накручуємо на них гайки. Після цього прикручують болтами і гайками еліпс до прутки - отримуємо зворотний клапан;

1. Уздовж корпуса труби робимо вертикальну проріз для зручності чищення інструменту. Можна просто насверліл отворів. (Див. Також статтю Особливості свердловинного фільтра.)

Зверніть увагу! За рахунок ексцентриситету осі у заслінки виходить дві різні по довжині лопаті. При тиску на заслінку в рух прийде та лопата, яка довший, так як плече прикладання сили у неї більше. Відповідно до цього принципу заслінка варто так, що довга лопать спрямована вгору, тому при тиску знизу вона відкривається, при тиску зверху - закривається.

висновок

Виготовлення саморобних інструментів для буріння - цілком посильне для нормального чоловіка завдання. Ми для вас склали докладний посібник, завдяки якому ви обов'язково досягнете успіху. На завершення пропонуємо переглянути відео в цій статті для більш наочного враження.
