Бурова установка для свердловини самому

Кількість бажаючих жити в заміському будинку з кожним роком тільки зростає, але одна з головних проблем, з якою стикаються господарі - це відсутність центрального водопроводу. Буріння свердловини на воду дозволяє вирішити проблему водопостачання, але вартість послуг бригади для пристрою свердловини не всім може бути по кишені. Альтернативою послуг фахівців може бути виготовлена ​​бурова установка для свердловини своїми руками, яка за ціною буде в рази дешевше, а в майбутньому може стати непоганим додатковим заробітком.

Вибір установки для буріння

Конструкція установки залежить від обраного способу буріння свердловин. Малогабаритні бурильні установки діляться на такі види:

• ударно-канатного буріння;
• шнекового буріння;
• роторного або гідробуренія з забурнікі.

Залежно від обраного способу буріння, конструкція і обладнання буде кардинально відрізнятися.

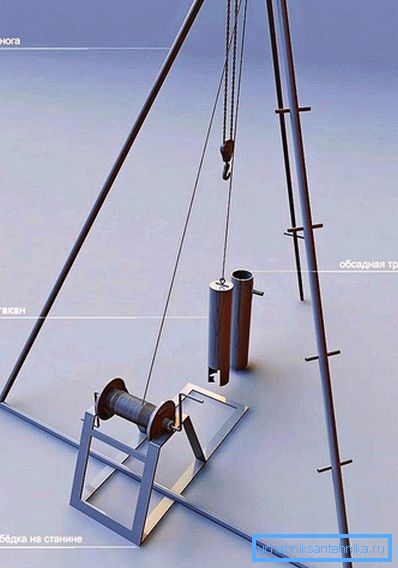

Установка ударно-канатного буріння

У реалізації цей вид установки дуже простий і, напевно, самий незначними витратами. Принцип роботи установки ударно-канатного буріння полягає в руйнуванні породи за допомогою долота або склянки, який скидається в свердловину. Видалення зруйнованої породи з вибою свердловини виконують за допомогою желонки. Конструкція цієї установки включає в себе такі елементи:

• розбірний металевий каркас у вигляді триноги з боком і лебідкою;
• долото або забивний стакан;
• мотор-редуктор;
• металевий трос або канат;
• ударна штанга.

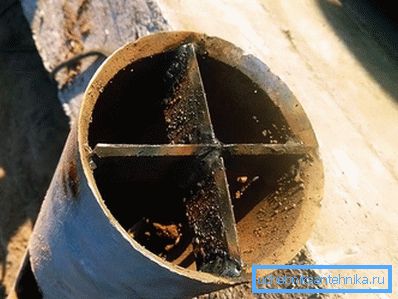

Робочим інструментом установки є стакан, який представляє собою відрізок товстостінної металевої труби довжиною від 1 до 2 м (чим довше снаряд, тим рівніше стовбур свердловини) і діаметром 8-12 см, внизу якого приварена ріжучакромка з більш твердого металу.

Ріжуча кромка повинна мати скіс всередину склянки. Зверху на склянці влаштовується ковадло, по якій вдаряє бурова штанга. Вага склянки для більш ефективної роботи становить приблизно 80 кг.

Тринога виготовляється з металевих труб. Вишка повинна мати висоту, яка буде перевищувати довжину бурильного снаряда. Зверху на тринозі монтується блок, через який протягується трос або канат. Трос повинен мати великий запас міцності, а його діаметр повинен становити не менше 10 мм. Для підняття і опускання бурового елемента застосовується мотор-редуктор. Більш простим способом є використання ручного ворота, такого як в колодязі.

За допомогою лебідки стакан піднімається над забоєм і різко опускається, так як саме при ударі склянки по пласту породи частина її захоплюється. Всередині склянки порода утримується завдяки силі тертя.

Для проходження бурового інструменту глибше використовується бурова штанга, яка вдаряє по ковадлу склянки. Після кількох таких ударів, стакан піднімається для вилучення з нього грунту, і операцію повторюють.

Застосовувати стакан можна на щільних грунтах, в складі яких є глинисті частинки. Для буріння свердловин в сипких породах застосовуються желонки. Внизу желонки є клапан, який при ударі відкривається, а при підйомі закривається, тим самим утримуючи породу в середині. Для проходження скельних порід використовуються спеціальні долота, а зруйновану породу видаляють за допомогою желонки.

За допомогою ударно-канатного буріння на простих грунтах можна пробурити свердловину до 100 м, як показує практика, на пристрій 40-метрової свердловини йде приблизно 7 днів.

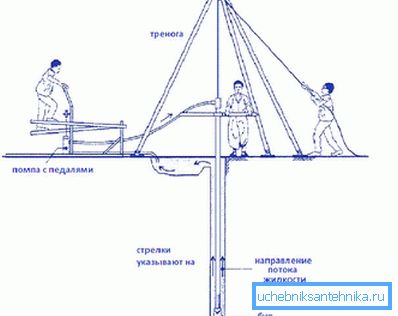

Малогабаритний пристрій для роторного буріння

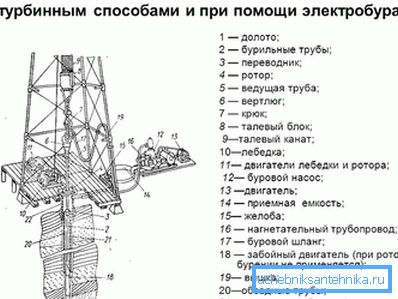

Роторне буріння - один з найпопулярніших способів для будівництва свердловин. Буріння свердловини відбувається за допомогою спеціальної бурової труби, на кінці якої знаходиться долото, обертання труби може забезпечувати електро- або бензиновий двигун.

Винос зруйнованої породи з вибою найчастіше здійснюється за допомогою глинистого розчину, який подають мотопомпою по бурильних трубах в забій свердловини - він виноситься на поверхню через затрубний простір.

Основні елементи конструкції:

• розбірна рама;
• мотор-редуктор;
• вертлюг;
• мотопомпа;
• бурові штанги;
• долота;
• лебідка.

Бурова установка розраховується на великі навантаження, тому повинна виготовлятися з міцної сталі і бути стійкою. Каркас - це та частина конструкції, яку можна виготовити самостійно. Вертлюг - один з найскладніших елементів установки, до нього приєднують бурові штанги, редуктор двигуна і шланг для подачі промивної рідини. Його буде дуже складно виготовити самостійно, простіше замовити на підприємстві або купити готовий.

Як бурових штанг потрібно використовувати труби з товщиною стінки не менше 5 мм, довжина штанги повинна бути приблизно 1,5 м. З'єднуються штанги між собою за допомогою конусної різьби з прямокутною або трапецієподібної нарізкою. Такий вид різьблення запобігає обриви, а зусилля розподіляється по всій товщині металу.

Електродвигун кріпиться до спеціальної каретці, яка вільно рухається по вертикальних напрямних. Такий спосіб монтажу дозволяє збільшити зусилля на долото і домогтися вертикальності ходу бура.

Електродвигун повинен обов'язково мати реверс і реле теплою захисту, так як в процесі буріння твердих порід він буде дуже грітися.

Лебідка може бути як з ручним, так і з електроприводом, останній варіант набагато полегшує і прискорює процес підйому штанг.

Для буріння свердловин краще використовувати промислові долота, вони більш надійні, хоча і дорогі, але вам їх вистачить не на одну сотню метрів буріння. За допомогою такої установки можна бурити свердловини на глибину понад 100 м в будь-яких породах.

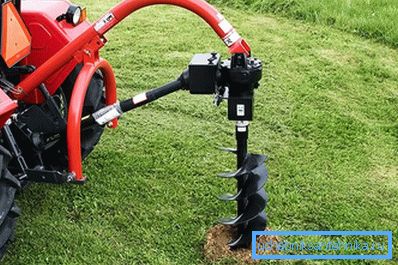

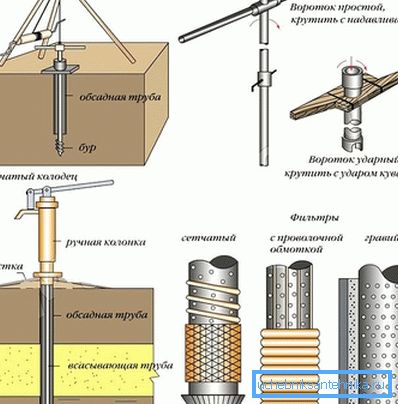

шнековий бур

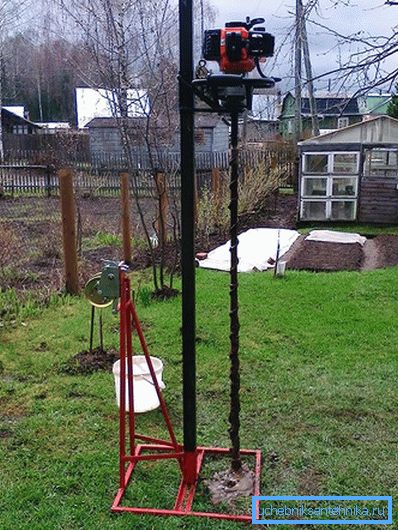

Установка для шнекового буріння одна з найпростіших і може бути виконана навіть з рибальського бура. Процес буріння не відрізняється трудомісткістю і полягає у видаленні грунту за допомогою шнека. Таким способом можна отримати свердловини глибиною до 10 м і діаметром до 100 мм.

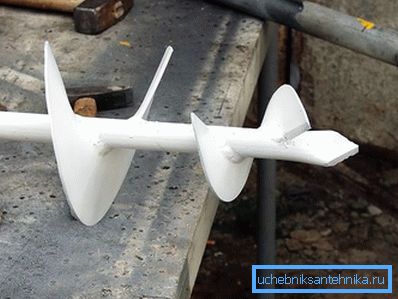

Для виготовлення такої установки знадобиться сталева труба діаметром 100 мм. На верхній частині труби влаштовується зовнішня різьба, а на протилежному кінці шнек діаметром близько 20 см, кількість витків не більш двох. До кінця шнека привариваются ріжучі ножі з твердої сталі (за принципом рибальського бура).

Для більш зручного обертання шнека потрібно приварити ще один шматок труби близько 1,5 м і трійник із внутрішнім різьбленням. Трійник нагвинчується на розбірну штангу, яка виготовляється довжиною 1-1,5 м. Процес буріння може виконуватися як вручну, так і за допомогою електродвигуна. Якщо бурити вручну, то після кожних трьох оборотів шнека, його потрібно витягувати для очищення від породи. Операцію повторювати до тих пір, поки глибина не буде дорівнює довжині штанги, після чого її потрібно подовжити. З'єднання штанг виконується за допомогою різьбових муфт або шпильки. Якщо глибина свердловини більше 8 м, конструкції потрібно кріпити на каркасі. Для вилучення бурових штанг і шнека використовується лебідка.
