Дачний водопровід: схеми і матеріали

З чого можна зробити дачний водопровід своїми руками? Які труби і вентиля краще використовувати? Як забезпечити постійну подачу води в межах ділянки, якщо в садовому товаристві вона подається за графіком?

Спробуємо відповісти на ці питання.

За покупками

Почнемо з вибору матеріалів.

труби

Давайте згадаємо, в яких умовах буде експлуатуватися система водопостачання на дачі.

• Їй належить транспортувати тільки і виключно холодну воду.
• Робочий тиск не перевищить 2,5-3 кгс / см2.

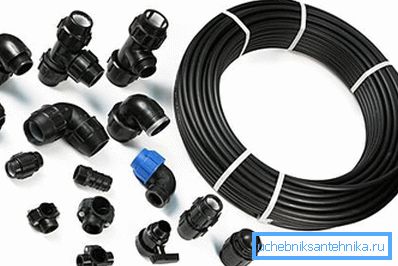

Раз так - можна придивитися до недорогих полімерним трубам. Серед них, в свою чергу, нашим вибором стане напірна поліетиленова труба.

Чому саме вона?

1. Ціна погонного метра поліетиленової труби помітно нижче, ніж поліпропіленової або ПВХ, не кажучи вже про інших матеріалах.
2. Цей пластик еластичний, що дозволяє прокладати труби з вигинами без фітингів.

Мало того: поліетилен зберігає еластичність в мороз. Навіть якщо у водопроводі замерзнуть залишки води, труба не порветься, а лише злегка розтягнеться. При відтаванні вона повернеться до початкового розміру.

1. Нарешті, компресійні фітинги для поліетилену дозволяють обійтися без скільки-небудь складного інструменту, зібравши водопровід в дачному будинку своїми руками в буквальному сенсі слова. Все, що знадобиться - торцовочний ніж (як варіант - звичайна садова ножівка та гострий ніж для зачистки торців від задирок).

Розмір труб залежить від передбачуваного витрати води:

Зверніть увагу: поліетиленові труби зазвичай маркуються зовнішнім діаметром, який на крок більше внутрішнього. Так, 32-міліметрова труба має внутрішній діаметр приблизно в 25 мм.

арматура

Тут теж можна дати цілком конкретні рекомендації. Як відтинають ділянки водопроводу вентилів використовуються сучасні кульові крани. Вони виключно відмовостійкості і завжди тримають воду в закритому стані.

У точках водорозбору монтуються крани з керамічними кранбукси. Від традиційних гвинтових кранів вони відрізняються знову-таки довговічністю і стійкістю до відмов: про набивання сальника і заміну прокладок можна забути назавжди.

Нюанс: установка керамічної арматури має на увазі наявність фільтра грубої очистки. Пісок або окалина, що потрапили між керамічними пластинами, можуть сколоти їх.

Крім фільтра, пристрій дачного водопроводу з подачею води з колодязя передбачає наявність зворотного клапана. Він ставиться на всмоктуючому патрубку поверхневого насоса або на вихідному патрубку погружного. Клапан не дозволить заповнює труби воді зливатися назад в колодязь після відключення насоса.

насос

Яким повинен бути насос для дачного водопроводу з подачею води з колодязя або природної водойми? Все залежить від особливостей джерела води.

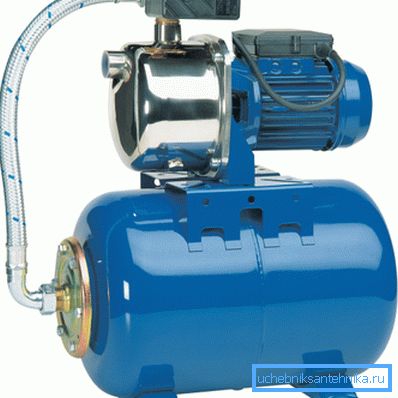

При невеликій відстані до дзеркала води оптимальний вибір - поверхнева насосна станція. Вона поставляється з власним гідроакумулятором, що забезпечує безперервне водопостачання при зупинках насоса. Максимальна глибина, з якою поверхневий насос здатний підняти воду, становить 7-9 метрів.

Для глибокого колодязя з чистою водою підійде вихровий насос (відцентровий, з одним робочим колесом). Він забезпечує відмінну продуктивність при хорошому натиску за рахунок мінімального просвіту між крильчаткою і равликом (корпусом насоса).

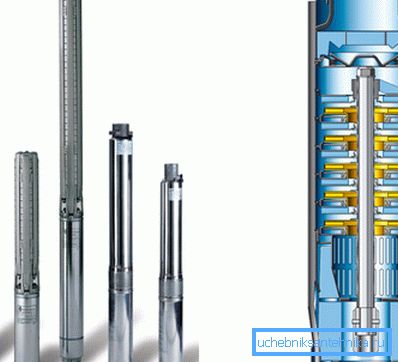

Якщо вода містить велику кількість суспензій, краще віддати перевагу багатоступінчастий відцентровий насос. Великий просвіт між робочими колесами і корпусом робить його малочутливим до мулу і піску; кілька крильчаток на загальному валу з послідовно з'єднаними диффузорами компенсують неминуче падіння напору.

Принципова схема

Постійна подача води може бути реалізована двома способами.

Гидроаккумулятор

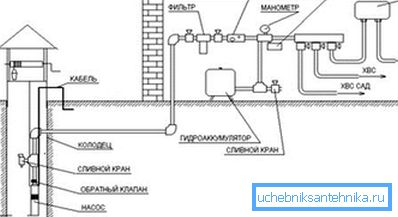

Якщо поверхнева насосна станція зазвичай вже забезпечена гідроакумулятором, то схема дачного водопроводу з занурювальним насосом має на увазі його окрему установку. Гідроакумулятор - це сталева ємність, розділена гумовою мембраною на два відсіки - повітряну і водяну камери.

При роботі насоса ємність заповнюється водою; при цьому повітряна камера створює надлишковий тиск і дозволяє користуватися кранами після зупинки насоса. При використанні насосу необхідний ще один додатковий елемент - датчик тиску з реле, що відключає і включає харчування при досягненні порогових значень.

При необхідності в одній системі водопостачання може бути встановлено кілька гідроакумуляторів. Вони можуть монтуватися в будь-якій точці водопроводу; їх корисні обсяги підсумовуються, роблячи періоди простою насоса більш тривалими.

Накопичувальна ємність

Водопровід в дачному кооперативі з подачею води за графіком зазвичай забезпечується накопичувальної ємністю. Її обсяг розраховується в залежності від добової потреби у воді і графіка її подачі. Скажімо, при середньодобовому споживанні в 400 літрів і подачі води два рази в тиждень потрібна ємність в 1500 літрів, а при щоденній подачі і витраті в 200 літрів на добу є достатньою тих самих 200 літрів.

Як правило, в якості накопичувача використовуються баки з харчового поліетилену, вже забезпечені зливним патрубком. Краще віддати перевагу бак з темного пластику: в проникною для сонячних променів ємності вода швидко зацвіте.

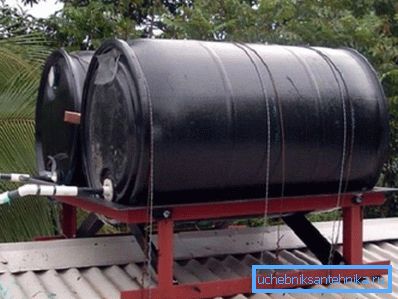

Бак розташовується на горищі дачного будинку (зрозуміло, якщо перекриття здатне витримати його вагу), на зварений підставці або на природному узвишші. Напору в 3-4 метра нехай без запасу, але цілком достатньо для роботи сантехнічних приладів будь-якого типу, включаючи проточні нагрівачі та пральні машини. Водопровід підключається до зливного патрубку після вентиля, що дозволяє при необхідності відключити бак від водопроводу.

Як реалізувати автоматичне заповнення ємності?

1. Проробляємо в її боковій стінці максимально близько до горловині отвір діаметром 18 міліметрів.

Підказка: якщо немає свердла відповідного розміру, отвір в поліетиленовій стінці можна акуратно вирізати гострим вузьким ножем.

1. Встановлюємо в цей отвір заливної клапан для бачка унітазу. Герметизація забезпечується йдуть в комплекті гумовими прокладками.
2. Підключаємо до клапану вхідний водопровід - безпосередньо поліетиленовою трубою з фитингом-перехідником на півдюймових різьблення або гнучкою підведенням.

Якщо ємність встановлена ​​на горищі, буде непоганою ідеєю забезпечити її переливом. Для цієї мети в бак через вирізане в стінці отвір заводиться каналізаційна труба діаметром 50 мм. З'єднання закладається силіконовим герметиком.

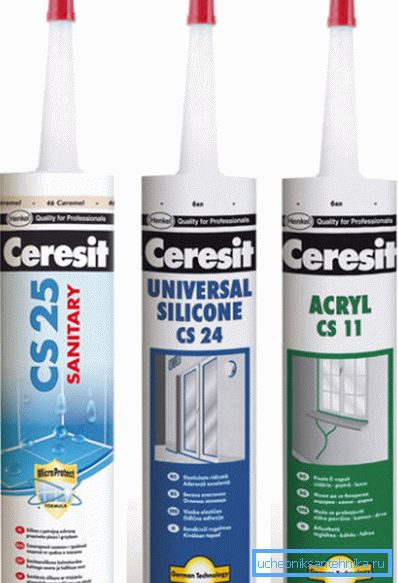

Корисно: в цьому випадку на якості герметика не варто економити. Продукція іменитих виробників (Момент, Церезіт) хороша перш за все тим, що надійно тримається на складних поверхнях, до яких повною мірою відноситься гладкий поліетилен.

Корисні дрібниці

Наостанок - пара корисних порад:

• Використовує накопичувальну ємність схема водопроводу в дачному будинку своїми руками прекрасно поєднується з наявністю на ділянці колодязя. В общем-то, в цьому випадку можна обійтися без стаціонарного насоса і постійного трубопроводу від колодязя: бак можна просто наповнювати через шланг у міру витрати води.

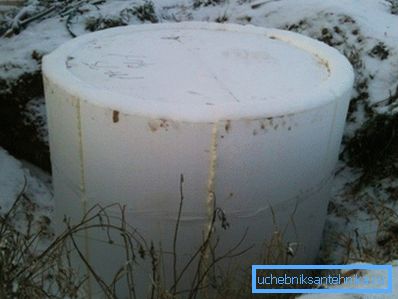

• При використанні напротязі водопроводу, що живиться від колодязя, труба укладається глибше рівня промерзання грунту. Колодязь накривається і утеплюється: теплоізоляція не дасть йому перемерзнути навіть в пік холодів.

висновок

Сподіваємося, що наведені рекомендації допоможуть читачеві в проектуванні і спорудженні водогону для власної дачі.

Додаткові матеріали можна знайти в відео в цій статті. Успіхів!
