Де і як застосовується кран високого тиску

Запірна арматура для роботи з високим тиском (ВД) різноманітних робочих середовищ - рідин, включаючи агресивні, газу, повинна гарантувати надійну роботу галузей промисловості. Провідне місце в цьому списку займає ПЕК. Головна відмінність подібних пристроїв - збереження всіх необхідних експлуатаційних якостей в діапазоні 10-80 МПа. Сьогодні ми розглянемо, що собою являє конусний і кульовий кран високого тиску, а також торкнемося і інших подібних пристроїв.

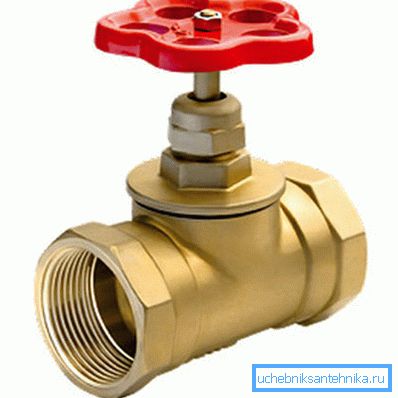

Запірний вентиль ВД

До такої арматурі відносять пристрої, які здатні перекривати потоки середовищ завдяки зворотно-поступальному зміщення запірного елемента, який рухається перпендикулярно поверхні корпусу вздовж центру осі. Ним є шпиндель, який вкручується в різьбу гайки, закріпленої нерухомо. Його місце розташування - в кришці або бугелі (читайте також статтю Кульовий кран ДУ15: пристрій і особливості монтажу).

Ходова різьба - погружная або виносна, володіє самогальмуванням, що дозволяє залишити шпиндель в проміжному положенні, а існуючий тиск потоку робочої середи не буде надавати будь-який вплив на запірний пристрій. Конструкція корпусу вентиля може бути:

Місце з'єднання обертового шпинделя і кришки може бути сильфонного або сальникового типу. Умовно - арматуру з діафрагмовим запірним елементом можна також вважати вентильной.

характеристика пристроїв

Недоліки запірних клапанів:

• високий рівень опору в гідравлічному плані;
• неможливість використання в вузьких, гранично брудних рідких середовищах;
• робота клапана одностороння.

Завдяки постійно проводиться модернізації існуючих пристроїв цього типу, вдалося істотно знизити вплив негативних факторів на якість роботи, при цьому збільшивши гідності пристроїв:

• незмінність експлуатаційних якостей при великих перепадах тиску;
• малий хід замикаючого елемента до повного перекриття;
• інструкція дозволяє проводити встановлення на трубу в зручному для проведення обслуговування положенні;
• невеликі габаритні розміри і маса.

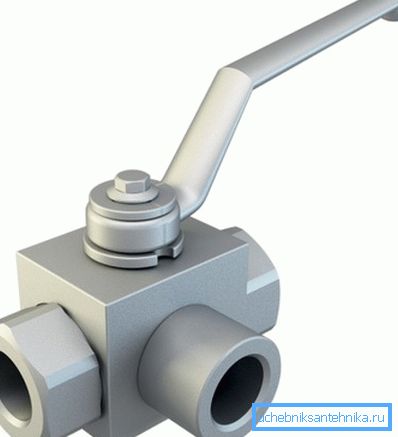

крани ВД

Така запірна арматура призначена для експлуатації в трубопроводах, в яких тиск перевищує стандартне. Тому що замикає елемент в даному випадку має підвищену міцність, при максимально зручний спосіб перекриття, відкриття потоку робочих середовищ. Використовують 2 типу кульових кранів ВД.

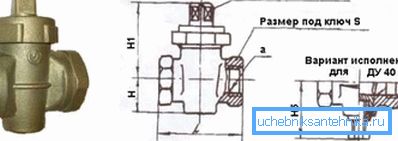

конусні

1. Замикаючим елементом в даній конструкції служить пробка.
2. Головна перевага пристроїв - низька ціна деталей і простота.
3. Даний тип конструкції не застосовують для повного або часткового перекриття потоку середовищ в трубопроводах великого діаметру, а також де занадто високий тиск і агресивність. Через це конусні КВД не так часто використовують в газовій, металургійній і нафтовій промисловості.

кульові

В даному випадку замикаючим елементом є куля, що обертається навколо осі. Така конструкція передбачає високу герметичність, легкість в експлуатації, надійність і тривалий термін служби пристрою.

Через цих якостей крани ВД такого типу застосовують для самих різних діаметрів труб. Їх також можна використовувати для умов, коли температура перевищує + 200 ° С, і для агресивних середовищ.

Основними споживачами продукції є:

• енергетика;
• хімічна, нафтова, газова і металургійна промисловість;
• комунальне господарство.

Порада: на труби невеликого діаметру пристрої встановлюють за допомогою штуцерних або муфтового з'єднання.

Коли необхідно перекрити потік в трубопроводі великого діаметра, крани приєднують зварюванням або через фланець. Відкривається і закривається запірний елемент через електропривод.

Вимоги для запірної арматури ВД

Матеріали, що застосовуються для виготовлення такої продукції, повинні відповідати робочим кресленням. Всі деталі не повинні мати дефекти, які можуть впливати на їх щільність і надійність в процесі експлуатації. Під час виробництва етапи штампування, поковки, лиття необхідно піддавати неруйнівного контролю за допомогою радіографії, УЗД або рівноцінного способу.

Корпус патрубків і фланців повинен мати метричну різьбу з великим кроком, поле допуску 6g, що відповідає ГОСТу 16093. Різьбові западини - закругленою форми.

Порада: проводите ретельну притирання всіх поверхонь ущільнювачів.

Не можна допускати будь-якого типу дефекти, які можуть вплинути на надійність і герметичність ущільнення.

Це може бути:

• раковина;
• скол, свищ;
• тріщина, ризики і заходи.

Забороняється застосування в трубопроводах ВД (понад 35 МПа) для рідких агресивних середовищ і газу фланців з гладкою ущільнювальною поверхнею і арматури литого типу. Гарантований термін служби елементів арматури ВД зобов'язаний бути 25 років і більше.

висновок

Вище були розглянуті - запірна арматура ВД, її особливості, а також крани, які застосовуються в даному випадку. Ви дізналися також, які вимоги пред'являються до пристроєм даного типу, і які у них повинні бути особливо (див.також статтю Радіаторний кран - все, що потрібно знати про дану запірної і регулювальної арматури).
