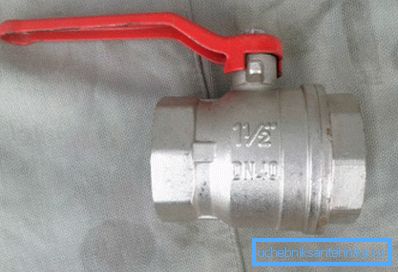

Де і як застосовується кульовий кран 1-1-2
При будівництві побутових і промислових трубопроводів використовують різні матеріали - ПНД або поліетилен низького тиску, метал і металопластик. І щороку конструктори намагаються спростити процедуру монтажу, підвищити надійність трубопроводів і збільшити термін їх експлуатації. Не останню роль відіграють в цьому можливість швидко і просто встановити на них різні запірні пристрої, серед яких є спеціалізовані крани для певного типу труб. Фактично про них і піде мова в даній статті.
Особливості кранів кульового типу
Різні моделі кранів застосовують для трубопроводів в залежності від:
- характеру та призначення робочого середовища;
- діаметра труби;
- конструктивних особливостей трубопроводу;
- місця розташування установки крана;
- методу його монтажу.
Як і де застосовується обладнання
На труби крани монтують в місцях з'єднання різних ділянок, а також в точках регулювання потоками. Вони дозволяють не тільки забезпечувати герметичність в даному випадку, але дають можливість відкривати і закривати перетин для регулювання проходження речовини. Останнє може бути гарячим, холодним або хімічно агресивним.
Кульові вироби застосовують в системах:
- поливу;
- водопостачання (питного і технічного);
- газопостачання;
- каналізації.
Моделі пристроїв відрізняються за зовнішнім виглядом і за складом використовуваного металу. Наприклад, багато виробників кранів забарвлюють виробі для холодної води в синій колір, а в червоний - для гарячої.
Конструкція кульового крана може бути наступною:

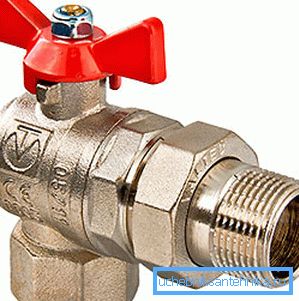

- кутовий;
- прохідний;
- багатоходової (коли є 3 і більше вхідних патрубків).
види виробів
Крім способу монтажу, крани розрізняють за методом роботи їх приводного механізму. Найчастіше в конструкціях і системах побутового призначення, де зазвичай застосовують трубопроводи невеликого діаметра, застосовують ручне регулювання пристроєм. В даному випадку змінювати положення рукоятки простіше робити своїми руками.
Порада: такий спосіб відмінно підходить для магістралей, які прокладені в доступних місцях. В цьому випадку доступ до кульового крану необхідно оснастити додатковим захистом у вигляді огорожі або запірних механізмів.
Застосовують сьогодні широко й крани з редуктором. Цей механізм дає можливість збільшити зусилля, значно полегшивши процедуру повороту вентиля. Крім того, забезпечується компактність всієї конструкції.
Якщо діаметр трубопроводу становить 150 мм і більш, краще використовувати автоматичні або механічні типи приводів.
Керувати ними можна за допомогою:
- електрики (електричні);
- повітря (пневматичні);
- рідини (гідравлічні).
Такі конструкції дозволяють здійснювати управління пристроями на деякому віддаленні або отримати повну автоматизацію регулювання протоки через трубопроводи. Наприклад, це може відбуватися з урахуванням певних умов - підвищення або пониження температури повітря.
установка
Розглянемо нижче, як можна під'єднати кран в систему з пластикових труб, які сьогодні завойовують все більшу і більшу популярність у споживачів, а також з металу або металопластику.
Є кілька способів, як це зробити самостійно:
| Сварка | Найкраща герметичність забезпечується за допомогою терморезисторного або стикового зварювання. Після використання даного методу з'єднання виключається можливість розбирання вузла і повторного використання крана. |
| фланець | Даний варіант дозволяє виробляти монтаж і демонтаж пристрою без використання спеціальної техніки. Традиційно у таких кранів тільки 2 положення «закрити» і «відкрити», тому регулювати потужність потоку не получітся.Ізготавлівают вироби з нержавіючої сталі або чавуну, застосовують на трубах великого діаметра, наприклад, в нафтовій і газовій промисловості. Пристрої мають максимальну міцність, їх корпусу виконують розбірними (2 частини) або литими. |

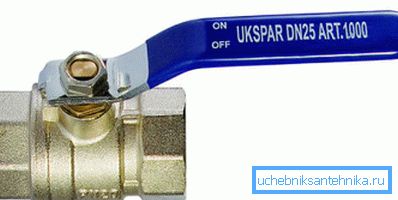

| муфта | Таке з'єднання застосовують в газових, опалювальних та водопровідних системах, де діаметр труби не більше 45 мм. Крани муфтові для трубопроводів найпростіші в монтажі і зручні в експлуатації. |

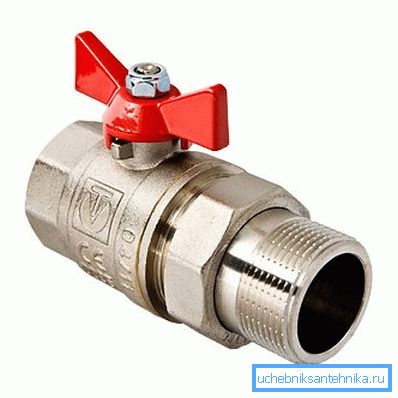

| штуцер | Штуцерний спосіб має на увазі приєднання за допомогою ніпелів і гайок, а ділянки з'єднання ущільнюють прокладками. Такий метод дає можливість багаторазово монтувати і демонтувати кран. |
Порада: можете використовувати і комбінований спосіб, коли одночасно використовують зварювання і фланці.
На що звернути увагу
- Основний недолік кульових кранів, який скорочує можливості їх застосування - невеликий розмірний ряд. Зі збільшенням діаметра труби зменшується ймовірність підбору для неї моделлю.
- Ціна кульових кранів для пластикових труб вище інших запірних пристроїв. У той же час в перерахунку на термін їх експлуатації ця вартість себе повністю виправдовує.
- Коли пристрій необхідно для регулювання потоку, якщо відбувається неповне перекриття перетину, воно з часом може розгерметизуватися через зміну геометрії запірного кулі. Відбувається це завдяки впливу на нього рідини, що проходить по трубопроводу.
- Інструкція дозволяє застосування кульових конструкцій тільки в системі з низьким тиском - не більше 10 атм для газопроводів і 16 атм для водопроводів.
- Пристрої кульового типу створюють оптимальні умови при використанні трубопроводів. З їх допомогою вдається перекривати їх для проведення ремонтних робіт або при використанні в сезонному режимі.
висновок
Ми розглянули в даній статті крани кульового типу. Дізналися - як і де вони застосовуються, як відбувається їх установка, а також з'ясували недоліки даного обладнання. Коли вам доведеться вибирати, ви знаєте, на що необхідно звертати увагу. Відео в цій статті дасть можливість знайти додаткову інформацію за вищевказаною темі.
