Дебіт, статичний і динамічний рівень води в свердловині

Після того, як у вас з'явилася на заміській ділянці водяна свердловина, необхідно розуміти, що це не простий отвір в грунте.Фактіческі у вас з'явилося власне складна гідротехнічна споруда, що володіє своїми особливостями, які слід періодично контролювати.

При цьому ви повинні будете дізнатися, що таке динамічний рівень води в свердловині і інші терміни, необхідні для її безперебійної експлуатації.

До них відносять також:

• глибину;
• дебіт;
• статична глибина.

Ці показники фіксуються майстром після завершення буріння свердловини і відзначаються в основоположному документі - паспорті свердловини на воду. У випадку з глибиною і дебітом все більш-менш зрозуміло, проте не кожен знає і тому багатьох ставить в тупик питання про статичному і динамічному горизонті. Далі буде розказано докладно про те, що це за цифри, навіщо їх необхідно знати і як їх застосовувати на практиці.

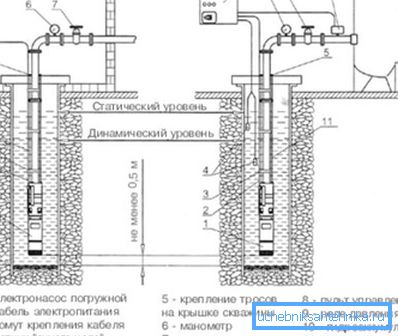

Поняття статичного рівня і його особливості

Статичним рівнем або пьезометрические рівнем називають глибину в водяній свердловині, яка відміряється від поверхні до водяного дзеркала в спокійному стані при вимкненому насосі. Показник дуже важливий і цінний, тому навіть в деяких областях країни є спеціальна служба гідромоніторінга, що займається вимірюванням статичної глибини води в спостережних колодязях. Дані є основою для ведення обліку запасів підземних вод.

Зазвичай в піщаних неглибоких колодязях статичний рівень води в свердловині дуже часто збігається з горизонтом ґрунтових вод. Нерідко власники таких колодязів задають питання з приводу розташування водяного дзеркала всього в метрі-двох або навіть врівень з поверхнею.

Чи не потрапляє в колодязь верховодка з верхніх шарів грунту? Допомогти у вирішенні даного питання допоможе нескладний експеримент, що полягає в наступному: якщо при відкачці води з колодязя і при зниженні водного стовпа в обсадної труби не знижується він в затрубному просторі, значить, перетікання немає.

Збіг рівня води в піщаних неглибоких колодязях з горизонтом ґрунтових вод відбувається тому, що вони між собою пов'язані один з одним гідравлічно. При цьому зовсім не означає, що хімічний склад води в них такий же і всі забруднення з поверхні прямо потрапляють в колодязь.

Дуже часто зв'язок водних стовпів можлива в великих хащах природних озер, русел річки та інших водойм, водоймищ, які є «вікнами» в водотривкому шарі. В результаті між собою об'єднуються два горизонти і починають діяти правила сполучених посудин, коли дзеркало в колодязі майже співпаде з рядом розташованим водоймою.

Можливі, звичайно, і підпірні грунтові води, при яких водний стовп штучно збільшений, наприклад, через рельєф місцевості, але таке трапляється вкрай рідко.

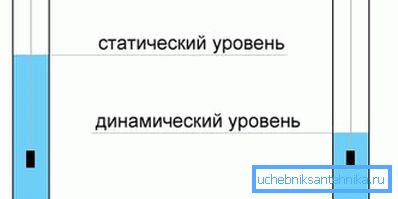

Поняття про динамічний рівні і його особливості

Динамічним рівнем називають горизонт водяного дзеркала, який виходить при працюючому насосі. Його також вимірюють в метрах від поверхні грунту і зазвичай відзначають в паспорті колодязя.

При цьому слід врахувати, що у кожного насоса буде свій динамічний рівень свердловини, який відрізняється в більшості випадках від інших, і залежить від продуктивності.

Він також є важливим показником і його слід знати для того, щоб вибирати оптимальну висоту для підвішування насоса, ціна якого може бути істотною.

Далі ви дізнаєтеся, як можна правильно виміряти динамічний горизонт з опущеним працюючим насосом і трубопроводом з кабелем. (Див. Також статтю Який насос краще для свердловини: особливості вибору.)

Принцип роботи та пристосування

Для цього вам знадобиться нехитре пристосування, яке ви зможете легко виготовити своїми руками за кілька хвилин.

Принцип досить простий:

• візьміть шматок поліетиленової або іншої пластикової трубки довжиною 100-150 мм;
• заглушите її верхній кінець, наприклад, забийте дерев'яний Чопик і вкрутіть в нього шуруп, щоб можна було зафіксувати мотузку. Також закрутіть саморізи і по всьому діаметру чопика;
• опустіть пристрій в колодязь на мотузці або мірної стрічці.

Порада: дочекайтеся бавовни, який відбудеться в момент, як тільки трубка торкнеться дзеркала води.

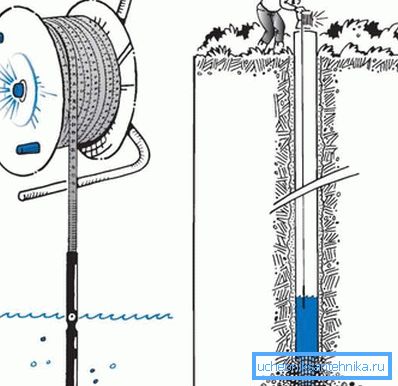

як вимірювати

Нижче пропонується проста, але дієва інструкція.

1. Увімкніть насос.
2. Опустіть конструкцію з трубки і мотузки в колодязь.
3. Періодично подергивайте на висоті 200-300 мм, перевіряючи глибину водного дзеркала.
4. Витравляти мотузку в разі потреби.
5. Помітите, що дзеркало перестало опускатися, значить, ви досягли динамічного рівня для даного насоса.
6. Закріпіть мотузку.
7. Продовжуйте відкачувати воду з колодязя ще протягом 30-60 хвилин, періодично перевіряючи глибину водного дзеркала.

Коли горизонт опускається незначно або не опускається зовсім, вважайте, що динамічна глибина встановилася. Підніміть мотузку і виміряйте її довжину, яка була занурена колодязь, щоб визначити його для джерела води.

Навіщо це потрібно

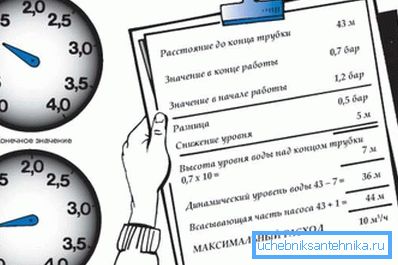

Коли ви визначили динамічний і статичний рівень свердловини і знаєте продуктивність насоса, ви легко підрахуєте її дебіт.Напрімер, якщо у насоса з продуктивністю 1 м³/ Годину різниця між ними 5 м, а водяний стовп дорівнює 16-18 м, фактичний дебіт свердловини буде 3 м³/ Годину (16/5) або 200 л / метр, що називається питомою дебітом.

Порада: не опускайте динамічний горизонт нижче 2/3 загальної висоти водяного стовпа свердловини.

При розрахунку величини водних стовпів враховуйте, що не можна їх вважати постійними. Вони коливаються від сезону до сезону, наприклад, статична глибина опускається в посушливий період.

висновок

Знання про дебите, статичному і динамічних рівнях свердловини дозволяє виробляти необхідні розрахунки для її безперебійної експлуатації. У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
