Дюймовий кран: конструкційні та експлуатаційні особливості

У цій статті ми розповімо про основні відмінності дюймової системи вимірювання від метричної. Також ми розглянемо особливості вибору запірної арматури для трубопроводу.

Тема статті представляє чималий інтерес, так як на ринку представлений широкий асортимент сантехнічного обладнання, розміри якого визначаються не в звичних міліметрах. Наприклад, ви можете зустріти в продажу кран півдюйма, і що, на вашу думку, означає такий розмір?

Відмінність вимірювальних величин

Для того щоб відразу ж внести ясність з різницею в вимірювальних величинах відзначимо те, що дюймова система вимірювання традиційно використовується при побудові трубопроводів і при підборі запірної арматури.

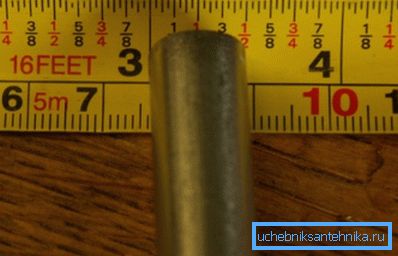

Англійська дюйм (inch) позначається при написанні як, дорівнює 25,4 мм в метричній системі вимірювання. Таким чином, перевести сучасні величини, використовувані при підборі труб і фітингів, в міліметри нескладно, досить озброїтися калькулятором.

Наприклад, обчислимо, якого аналогу метричної системи вимірів відповідає кран 2 дюйма. Для цього 25,4 множимо на 2 і отримуємо 50,8 мм.

Отже, інструкція підрахунків теоретично нескладна, і розрахувати розміри дюймового крана також просто. Залишилося розглянути те, як ці величини поєднуються з розміром труб.

Особливості діаметра трубопроводу

Як вже було сказано, порахувати, скільки має кран 1 2 дюйми в мм нескладно. Але, що необхідно знати, для того щоб підібрати запірну арматуру для трубопроводу?

В даний час при побудові внутрішньобудинкових водопровідних мереж найбільш популярним рішенням є металлопластових, поліпропіленові, рідше повністю металеві сталеві або мідні труби.

Не секрет, що всі ці труби при подібному зовнішньому діаметрі матимуть різний внутрішній діаметр, так як сталева труба буде тонше, ніж аналогічне виріб, виготовлений з полімерних матеріалів.

Тому, визначаючи габарити трубопроводу і його відповідність габаритів запірної арматури, слід взяти до уваги наступні величини:

• товщина стінки;
• внутрішній діаметр - умовна характеристика елементів трубопроводу, як труб, так і фітингів;
• діаметр умовного проходу (Dу) - номінальна величина внутрішнього діаметру, зазначена в міліметрах і закруглена до цілого значення;
• номінальний діаметр Dn;
• зовнішній діаметр.

З усього вищесказаного випливає те що, якщо кран 1 8 дюйма (внутрішній діаметр) з внутрішнім різьбленням мама, то зовнішній діаметр труби із зовнішнім різьбленням також повинен складати 1/8.

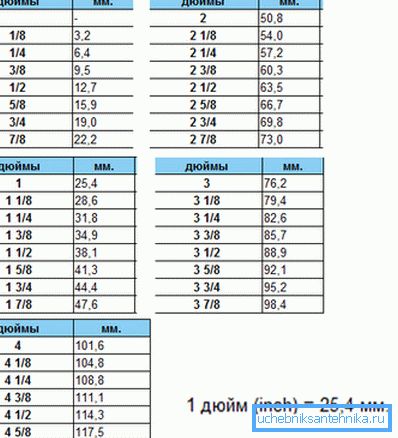

Відповідно, дивимося в раніше наведеній таблиці, скільки буде 1/8 і бачимо 3,2 мм. Тобто, ми отримали діаметр внутрішньої частини крана і зовнішньої частини труби в міліметрах.

Пристрій дюймового кульового крана

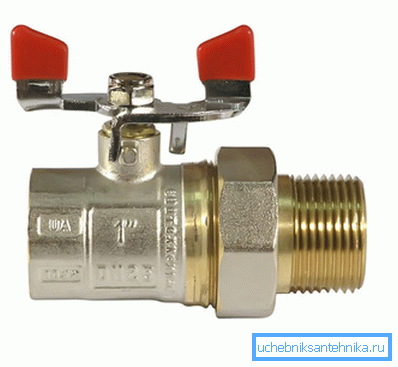

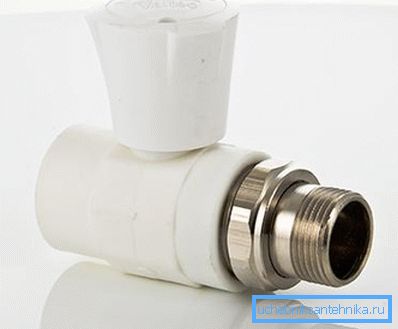

Коли ми говоримо кран дюйм з чвертю, то ми найчастіше маємо на увазі так звані напівоборотні запірні пристрої з затвором кульового типу. Розглянемо, як влаштовано таке обладнання, і що потрібно мати на увазі при його виборі.

Кульовий кран - це різновид трубозапорной арматури, запірний елемент в конструкції якого виконаний у вигляді сфери.

На сьогоднішній день напівоборотні крани з затвором сферичної форми вважаються одним з найбільш сучасних, прогресивних і одночасно простих в установці і обслуговуванні видів запірної арматури. Такі крани повсюдно застосовуються при облаштуванні трубопроводів, які транспортують рідкі та газоподібні середовища.

Рухомий кулястий затвор має наскрізне осьовий отвір, яке в певному положенні збігається з наскрізним отвором в корпусі крана. Коли отвори збігаються, потік води вільно проходить, в той же час, якщо отвори в корпусі і в затворі не збігаються, проходження потоку перекривається. Наприклад, прохідний кран буде повністю закритий, якщо куля буде повернений на 90 градусів навколо своєї осі.

Повнопрохідний кран оснащується затвора сферою з діаметром наскрізного отвору аналогічним внутрішньому діаметру патрубка, який підключається до трубопроводу.

За рахунок відповідності параметрів отвору параметрам трубопроводу мінімізується рівень гідравлічних втрат, що вигідно відрізняє ці пристрої від інших різновидів запірної арматури. Тому кульової кран в даний час використовується в якості основного різновиду запірного пристрою на лінійних ділянках магістральних газопроводів.

Важливим елементом в конструкції кульового крана є «сідла», виконані з фторопластових кілець. Наявність «сідел» забезпечує повноцінне примикання затвора і корпусу, герметичність, плавність і легкість повороту пробки.

Важливо: Наявність фторопластових сідел обмежує температуру середовища, що транспортується до + 200 ° C.

Підсумовуючи вищесказане, відзначимо переваги, характерні для запірної арматури кульового типу:

• простота пристрою;
• герметичність корпусу і затвора;
• компактні габарити;
• простота конфігурації проточної частини і практично повна відсутність застійних зон;
• зручність керування;
• обмежений час необхідне для виконання повороту затвора;
• можливість експлуатації при транспортуванні в'язких середовищ, шламів, суспензій, пульп і т.д.

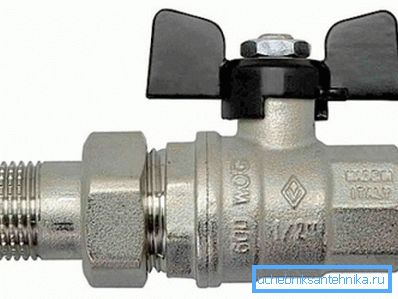

Важливо: Таким пристроїв властивий один істотний недолік - наявність «мертвої» зони при повороті затвора з консольним маховиком. Це незручність цілком компенсується краном оснащеним маховиком-баранчиком.

Пристрій і експлуатація вентильного крана

Поряд з запірною арматурою не можна не відзначити наявність вентильних кранів, які повсюдно застосовуються при будівництві побутових і промислових трубопроводів.

Серед переваг такого типу запірної арматури зазначимо таке:

• високий ступінь ремонтопридатності в порівнянні з кульовими аналогами;
• доступна ціна;
• широкий асортимент пропозицій за рахунок різноманітності модифікацій;
• простота монтажу;
• можливість застосування в якості запірної та регулюючої арматури (для порівняння кульової кран - тільки запірна арматура).

Серед недоліків відзначимо меншу довговічність в порівнянні з кульовими аналогами. З іншого боку, пристрій при необхідності можна розібрати, з'ясувати причину поломки і провести ремонт своїми руками.

Звичайний одновентільний кран складається з наступних конструкційних елементів:

• корпус, виготовлений з міді, латуні або нержавіючої сталі;
• виливши (окремий або невіддільний від корпусу);
• маховик, закріплений на штоку;
• запірний механізм - кран-букса черв'ячного або керамічного типу.

Як вже було сказано, в приладах вентильного типу застосовується два види запірних механізмів. Розглянемо особливості їх застосування.

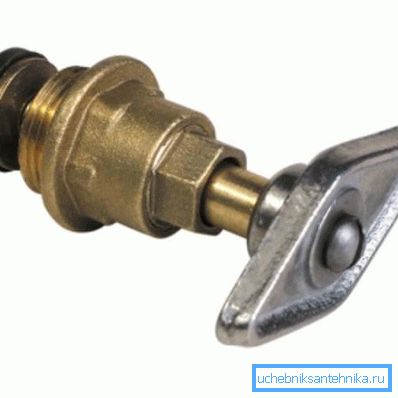

Запірний механізм черв'ячного типу приводиться в рух декількома оборотами маховика навколо своєї осі. Черв'ячний шток на кінці протилежному маховика обладнаний гумової або шкіряною прокладкою.

Прокладка в процесі обертання примикає до «сідла» і таким чином перекривається подача води. І навпаки, якщо обертати маховик в зворотному напрямку, прокладка відходить від «сідла» і вода безперешкодно проходить.

Важливо: Найбільш поширеною несправністю в таких механізмах є витончення прокладки і, як наслідок, виникнення протікань. Інструкція ремонту нескладна, досить розібрати кран, видалити стару прокладку і на її місце встановити новий ущільнювач.

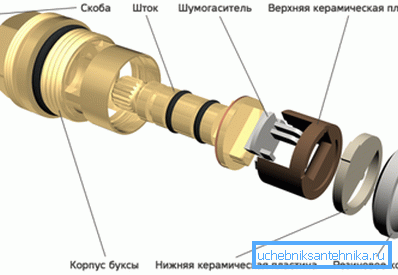

Запірний механізм у вигляді керамічної кран-букси - це більш прогресивний варіант, в порівнянні з пристроєм черв'ячного типу.

Затвор являє собою серцевину з двома сполученими керамічними пластеінамі, одна з яких нерухома, а друга обертається навколо своєї осі. В процесі повороту штока пластини поєднуються або, навпаки, між ними утворюється просвіт, крізь який проходить потік води.

Серед переваг такого типу затворів слід зазначити наступне:

• малий крутний момент, оскільки пристрої напівоборотні;
• довговічність затвора за рахунок того, що керамічні деталі на порядок міцніше гумової прокладки;
• простота ремонту, так як затвор лагодиться, а змінюється цілком при тому, що ціна його невелика.

висновок

Отже, тепер ми маємо загальне уявлення про те, що собою являє кран 3 4 дюйми і аналогічні вироби з іншими розмірами. Знову ж таки, ми розглянули особливості пристрою запірних пристроїв, пристосованих для монтажу на дюймових трубах.

Залишилися якісь питання? Більше вичерпних відповідей ви знайдете, подивившись відео в цій статті.
