Дренажний колодязь - різновиди, матеріали і монтаж споруд

Для відводу надлишкової води з заміської ділянки, його необхідно оснастити спеціальною системою, що складається з дрен (перфорованих труб), що виводяться в спеціальні колодязі. Їх на території ділянці може бути кілька. Монтувати можна дренажний колодязь з бетонних кілець, пластика, покришок.

Такі пристосування призначені для різних завдань, виходячи з цього, відрізняються за розмірами і конструкції.

різновиди шахт

Відрізняються такі типи дренажних пристосувань:

• поворотний;
• оглядового;
• колекторний;
• насиченість;

поворотні аналоги

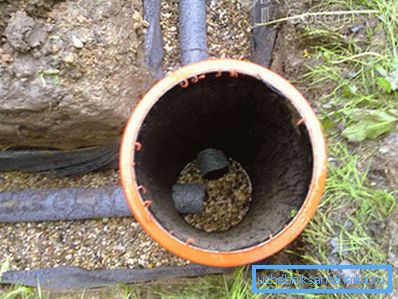

Подібні пристрої потрібні для прочищення засмічень і видалення сміття, які осідають усередині дрен.

1. Споруджується цей різновид колодязів на кожному другому вигині дрен, крім цього - там, де кілька труб сходяться (тоді подібна споруда додатково називають вузловим).
2. Пристрій робить доступними і відводять і підводять частини мережі.
3. Розмір і глибина дренажного колодязя такого типу залежать від того, чи планується спуск всередину нього людей для здійснення техобслуговування або ремонту.
4. Тоді діаметр споруди, по суті є інспекційним, мінімально, повинен становити 1 м.

оглядові аналоги

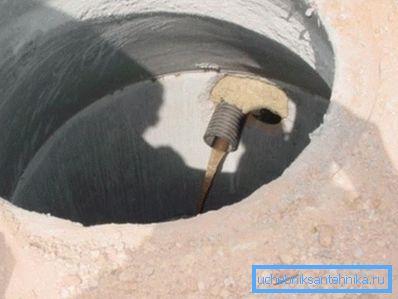

Подібні колодязі необхідні для контролювання роботи дренажної каналізації. Шахта таких споруд повинна мати достатні розміри, щоб всередину неї міг спуститися працівник. Він інспектує на місці стан мережі і, якщо треба, усуває проблеми.

Зверніть увагу! Нерідко оглядове пристрій виконує відразу кілька завдань. Наприклад, воно може бути і поворотним і вузловим.

фільтруючі споруди

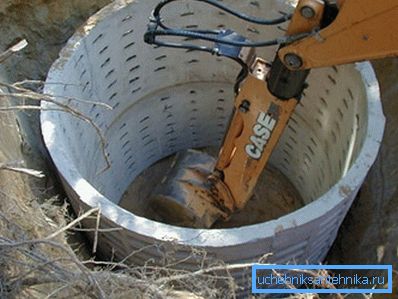

Тепер про те, що таке фільтруючі (поглинювальні) дренажні колодязі. Ставлять їх там, де потрібно осушувати територію, проте неможливо здійснити водовідведення в магістраль мережі. Глибина споруди в цьому випадку дорівнює приблизно 2 м.

Монтаж поглинальних споруд здійснюється так.

1. Спочатку риється котлован.
2. На його дно насипається 30 см щебеню.
3. Далі ставиться шахта колодязя. Оптимальний варіант - використовувати для цього пластикову трубу, що має мінімальний діаметр 1.5 м.
4. Далі шахта до верху наповнюється гравієм, щебенем, шлаком або битою цеглою.
5. Потім простір між стінками труби і ямою засипається гравієм.
6. Після цього колодязь для дренажу затьмарюється зверху геотекстилем і покривається шаром землі.
7. Подібне спорудження буде відводити воду в грунт природним шляхом.

приймальні пристрої

Водоприймальні або колекторні споруди - це кінцеві ємності закритого дренажу. Інструкція наказує їх ставити для збирання та накопичення води. Вона потім відкачується за межі ділянки - в найближчу канаву, водойма або яр.

Найкраще для колектора придбати готовий пластиковий резервуар, що має водонепроникне днище.

З яких матеріалів споруджують дренажні елементи

1. Бетонні колодязі для дренажу споруджуються з готових кілець, які мають різний діаметр і висоту. Установка елементів таких споруд здійснюється в заздалегідь виритий котлован, за допомогою крана-маніпулятора. Головне достоїнство ж / б колодязів - довговічність і міцність, недолік - це трудомісткість установки.
2. Пристрої з пластика стають все більш популярними. Установка їх відбувається швидко і просто, ціна будівництва не дуже велика, маса маленька, вони укомплектовані усіма потрібними відводами. Пластик не боїться корозії, його термін експлуатації перевищує 50 років.

До резервуару труби приєднуються за допомогою манжетних ущільнювачів з гуми, вони зберігають герметичність десятиліття. Сам колодязь являє собою гофротрубу з ребрами жорсткості.

Зверніть увагу! Якщо ваша ділянка стоїть на пучинистих грунті (глині, суглинку та ін.), То придбайте дренажний конічний колодязь із пластику. Він може мати перфоровані стінки або суцільні і висоту в 1 / 2.5 м. Будова у вигляді конуса, тобто, з розширенням донизу, не дає силам морозного обдимання виштовхувати спорудження на поверхню.

Облаштування дренажних споруд

Колектори з бетону повинні мати глухе дно. Для цієї мети можна використовувати готові елементи.

Колодязі з бетону

1. В першу чергу копається котлован потрібної глибини.
2. У нього насипається подушка з піску і щебеню. Далі вона заливається цементним розчином.
3. Потім ставиться дно / лоток сооруженія.Предварітельно воно обмазується мастикою з бітуму.
4. Після цього здійснюється установка дренажного колодязя. Він може складатися з одного або декількох колодязних кілець, в залежності від розміру.
5. Потім монтуються дрени.
6. Щоб захистити шахту від протікань, все її стики обмащуються розчином, а потім бітумом.
7. Після цього вільна частина котловану засипається гравієм, а зверху грунтом і трамбується.
8. У заздалегідь поставлену рамку монтується люк.

Використання підручних матеріалів

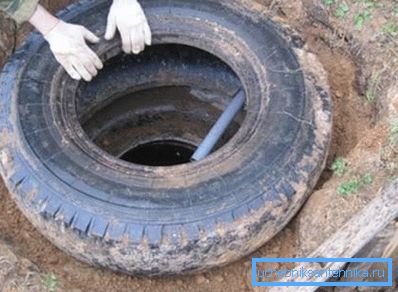

Оригінальний дренажний колодязь з покришок. При цьому можна використовувати стару «гуму», як від легкових машин, так і вантажівок. Подібне пристосування найбільше підходить для будівництва поглинювального колодязя.

Стадії роботи такі.

1. Риття котловану, що має глибину 2 м.
2. Засипка на його дні підстави з щебеню.
3. Спуск своїми руками в яму потрібної кількості покришок.
4. Наповнення внутрішньої частини шахти фільтратом - гравієм, щебенем, битою цеглою.
5. Засипка залишився проміжку між котлованом і стінками гравієм.
6. Укриття споруди геотекстилем, а потім землею.

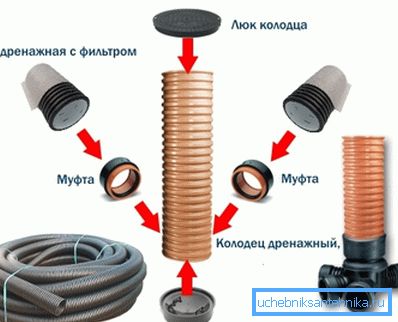

Монтаж пластикових резервуарів

Для шахти пластикового колодязя треба купити гофротруби потрібного діаметру.

1. Для оглядових пристроїв достатній діаметр в 34 або 46 см. Так ви будете мати можливість, зігнувшись, запустити руку в колодязь і очистити дрену напором води з шланга.
2. Для фільтруючих і накопичувальних колодязів рекомендовані вироби перетином 57.5 і 69.5 см.
3. Якщо планується спуск всередину, потрібні труби, мають діаметр 92.5 мм.

Крім пластикових стінок вам знадобляться ущільнювачі з гуми, дно із пластику й люк / кришка.

Стадії установки пластикового споруди.

1. Спочатку треба підготувати трубу потрібної дліни.Для цього відрізається необхідний шматок. Він оснащується отворами для під'єднання дрен, в які ставляться ущільнювачі.
2. Далі потрібно зробити дно (крім фільтруючих аналогів). Для цього насипається піщано-щебеневу основу і заливається розчином. Коли суміш підсохне, основа накривається геотекстилем, на нього ставиться пластикове дно.
3. Труба спускається в котлован і з'єднується з дном. Стики обробляються бітумом.
4. Далі в шахту підводяться дрени.
5. Тепер її можна обсипати дрібним гравієм.
6. Установка дренажних колодязів із пластику завершується монтажем люка. (Див. Також статтю Колодязні люки: особливості.)

висновок

Якщо ви правильно виберете типи потрібних вам дренажних пристроїв і грамотно їх встановіть, то проблем з відведенням води з ділянки у вас не виникне. Пам'ятайте, що дренажний колодязь на глині ​​повинен мати конічну форму. Тоді морозне здимання не виказуючи його на поверхню. Відео в цій статті допоможе вам дізнатися ще багато нового.
