Дренажний колодязь своїми руками - розмова по суті

Ключовим елементом дренажної системи є колодязь, зараз ми поговоримо про те, які бувають колодязі і як зробити дренажний колодязь своїми руками з прийнятним співвідношенням ціна / якість.

види конструкцій

У загальному і цілому, все такі конструкції представляють собою ємність, укопану в грунт, що має дно, кришку, що підводять і відводять труби. Ця ємність, в залежності від призначення, закладається на різну глибину і має різний діаметр. Розрізняють декілька основних видів конструкцій.

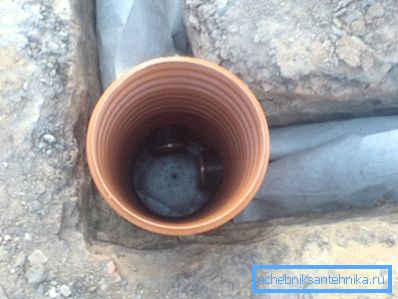

поворотні конструкції

• Даний вид є найпростішим. Такі ємності в ідеалі встановлюються на кожному повороті системи. Але допускається розміщення через один поворот.
• Труби в них обов'язково повинні роз'єднуватися, щоб був доступ в систему для очищення в разі потреби. Діаметр таких колодязів коливається в районі 30 - 40 см.

оглядові конструкції

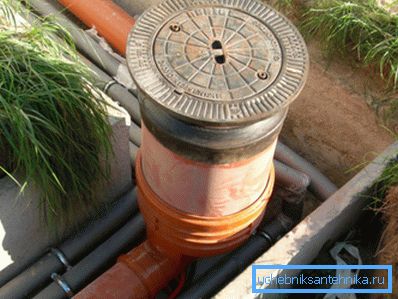

Оглядовий колодязь, фактично являє собою більш функціональний варіант поворотного колодязя. Різниця в тому, що в нього сходяться кілька труб системи, такі конструкції виконують роль вузлів розподілу.

У великих дренажних системах вони робляться з таким розрахунком, щоб можна було в них залізти, для огляду і ремонтних робіт, дорослій людині. У дренажах малого обсягу, їх розмір може не перевищувати розміру поворотного колодязя.

Накопичувальні системи

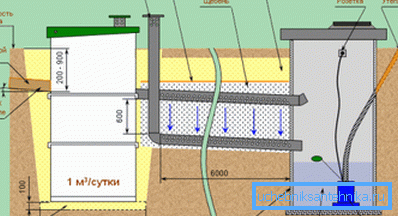

• Накопичувальні баки встановлюються в місцях, де немає можливості відвести зібрані дренажною системою води в каналізацію або просто за межі дільниці. Як правило, це досить великі ємності діаметром до 1,5 м, що мають різну глибину. У міру їх наповнення, вода відкачується насосом і видаляється з ділянки або використовується для поливу.
• Такі ємності, часто обладнуються елементарної автоматикою. Встановлюється поплавок, який при наповненні бака до певного рівня, замикає ланцюг і запускає насос для відкачування.

Фільтраційні системи або септики

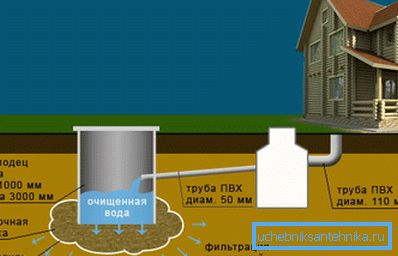

Назва тут говорить сама за себе, це досить великі за обсягом колодязі глибиною не менше 2 м. Вони не мають герметичного дна, замість цього знизу колодязя обладнується природний фільтр з гравію, піску або будь-якого подібного матеріалу різної фракції. Стоки очищаються, проходячи через такий фільтр, після чого йдуть на глибину. Подібні конструкції дуже ефективні на піщаному грунті.

Важливо: деякі підприємливі господарі використовують послідовне з'єднання. Вода з дренажу надходить в накопичувач, який у верхній точці має висновок в фільтраційний септик або каналізацію. Таким чином, на ділянці завжди є бак з водою для поливу, який ніколи не переповниться.

технологія облаштування

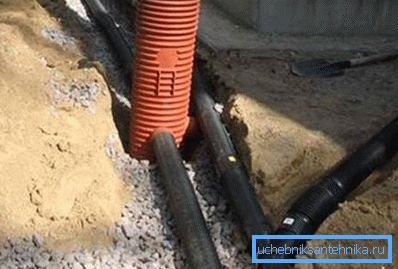

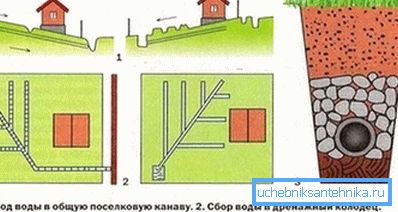

• Для облаштування дренажної системи використовуються залізобетонні або пластикові конструкції. Принцип дії самої системи простий, починаючи з верхньої точки ділянки, на певну глибину, під ухил від 20, до 50 мм на 2 м погонних, закладаються перфоровані труби для збору ґрунтових вод. На поворотах і в вузлових з'єднаннях облаштовуються поворотні або оглядові колодязі.
• Вся система збирається в єдиний вузол, який вінчає дренажний або накопичувальний колодязь. З нього зібрана вода виводиться примусовим або природним способом. Дренажні колодязі своїми руками зробити цілком реально, бетонні конструкції досить надійні і ціна у них доступна, але вони громіздкі і важкі.

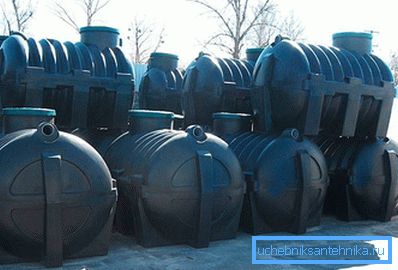

• Вироби із пластику легкі і зручні, вони швидко і просто монтуються, але ціна на пластикові колодязі, особливо великого діаметра, висока. Тому багато людей вважають за краще поворотні і оглядові колодязі робити пластиковими, а дренажний колодязь для септика своїми руками робити з бетону.

Важливо: незалежно від того який колодязь буде встановлюватися, труби для системи, ми радимо, використовувати виключно пластикові. Вони більш довговічні, до 50 років, плюс вони легкі і не дорогі.

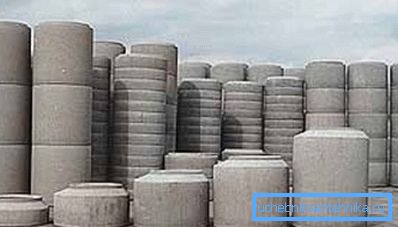

Використання бетонних кілець

• Пристрій дренажного колодязя своїми руками з бетонних кілець поодинці практично не реально. Як мінімум, вам знадобиться допомога ще 1 людину. Спецтехніка потрібна, щоб доставити кільця на ділянку, далі можна обійтися своїми силами, кільця можна просто перекотити на потрібне місце.
• Дренажний колодязь для септика своїми руками закладається на глибину 2 - 3 м. Приблизно на таку ж глибину заривається і накопичувальна конструкція. При закладці можна діяти 2 способами, інструкція в обох випадках проста.
• Для першого варіанту, знімається верхній шар грунту, за розміром кільця, далі в нього вставляється кільце, після чого, зсередини починаєте заглиблюватися. У міру заглиблення, кільце під власною вагою буде опускатися. Досягнувши рівня землі, на нього виставляється наступне кільце і скріплюється металевими скобами. Так заглиблювати і нарощуєте до потрібної глибини. Кільця, із зовнішнього боку повинні бути гідроізольовані.

• Другий варіант, на наш погляд, надійніше і трохи простіше. Спочатку риється котлован на 30 - 40 см більше діаметру кілець. Якщо знизу грунт м'який, то засипається гравійна подушка в 150 - 200 мм від підошви. Після чого кільця, по черзі скидаються і скріплюються скобами. Зовнішня сторона гідроізолюється.
• Простір між кільцем і стінкою шахти на 50 см вгору, засипається щебенем. Далі все простір, до верху, засипається і трамбується глиною. В результаті виходить глиняний замок, який буде надійним захистом від ґрунтових вод і така шахта прослужить досить довго.
• На дно шахти шарами засипається пісок, дрібний гравій і щебінь. Загальний розмір фільтра повинен бути не менше 350 мм. Стики кілець замазуються цементно-піщаним розчином з застосуванням водостійкого цементу.
• Якщо планується накопичувальна ємність, то після установки кілець, на дно засипається подушка з піску з гравієм, монтується армирующий каркас і заливається бетон. Арматурний каркас повинен заходити в спеціально просвердлені по периметру кільця отвори.

пластиковий варіант

• Пристрій дренажного колодязя своїми руками із пластику набагато легше і простіше. Спочатку риється шурф потрібної глибини, на дні шахти робиться подушка з піску і гравію і заливається армована бетонна підошва. Шахта повинна бути трохи більше діаметру колодязя. Місце, що залишилося засипається піском або щебенем.
• Для малих дренажних систем оглядові і поворотні колодязі можна зробити самостійно з пластикової труби діаметром від 340 мм, до 460 мм.
• Для стикування труб використовуються гумові прокладки. Якщо колодязь робиться з пластикової труби, дно можна герметизувати бітумом або приклеїти і промазати герметиком.
• На кожній криниці повинна бути герметично закривається кришка, горловина конструкції може бути вище рівня грунту на 100 мм. У разі якщо система забивається, пробивати її рекомендується за допомогою великого напору води. (Див. Також статтю Особливості пластикової кришки для колодязя.)

На відео в цій статті показано облаштування системи в приватному будинку.

висновок

Наша інструкція не претендує на істину в останній інстанції. Ми лише виклали один з варіантів облаштування системи з мінімальними витратами. Якщо кошти дозволяють, то природно, краще придбати централізовану заводську пластикову систему.
