Ежектор для насосної станції самому

Для подачі води з колодязів найчастіше застосовуються відцентрові поверхневі насоси, рідше їх використовують для подачі води зі свердловини. Застосування даного типу насосів має обмеження, яке полягає в нездатності підняти воду з глибини більше 8 м, якщо дзеркало води в колодязі знаходиться нижче 8 м, то підняти воду звичайним насосом не вийде. Для того щоб насос підняв воду з більшої глибини в систему потрібно включити додаткове пристрій, який називається ежектор. Не завжди його можна знайти в продажу, та й ціни кусаються, а зробити ежектор для насосної станції своїми руками з підручних матеріалів цілком реально. Він не буде, звичайно, настільки ефективним як ежектор промислового виготовлення, але гарантовано додасть близько 5 м до якої бракує глибини.

Як працює ежектор

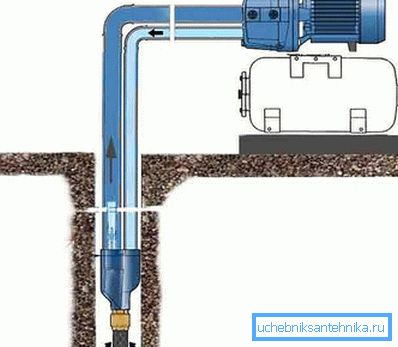

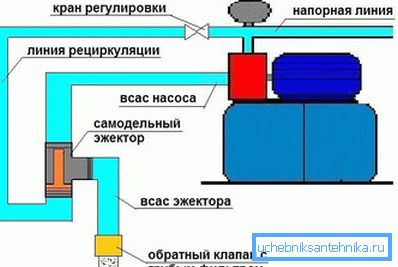

Принцип роботи ежектора заснований на русі води в трубі, яка, потрапляючи, в плавно звужується частина ежектора збільшує свою швидкість, внаслідок чого утворюється зона зі зниженим тиском, куди підсмоктується вода ззовні. Виносної ежектор насосної станції працює за рахунок подачі води по рециркуляційного трубопроводу, потік, потрапляючи в звужується частина, збільшує швидкість, утворюючи зону зі зниженим тиском, куди для компенсації низького тиску, починає всмоктуватися вода ззовні. Іншими словами, ежектор підштовхує воду на висоту, з якої насос може її вже самостійно всмоктувати.

Ефективність роботи ежектора характеризується коефіцієнтом ежекції, який показує кількість відсмоктуваної води на одиницю кількості рециркуляционной води. У нашому випадку коефіцієнт ежекції по воді дорівнює 0,12, тобто при витраті води в ежекторі 1000 л / год ежектор буде засмоктувати близько 120 л / год.

Конструкція ежектора (варіант 1)

Найпростіший ежектор можна зібрати на основі трійника і штуцера - ці деталі буду виконувати функцію трубки Вентурі в дуже спрощеному варіанті. Фасонні елементи для ежектора можуть застосовуватися з різного матеріалу (метал, пластик). В даному випадку конструкція ежектора зібрана з латунного трійника і цангових фітингів для металопластикових труб.

Діаметр фасонних елементів для конструкції ежектора приймається в залежності від продуктивності насосної станції і діаметра всмоктуючого і рециркуляційного трубопроводу, діаметр усмоктувального трубопроводу не може бути менше 25 мм. У нашій конструкції буде використаний трійник діаметром 20 мм з підключенням до нього всмоктувального трубопроводу 26 мм і рециркуляционного 12,5 мм.

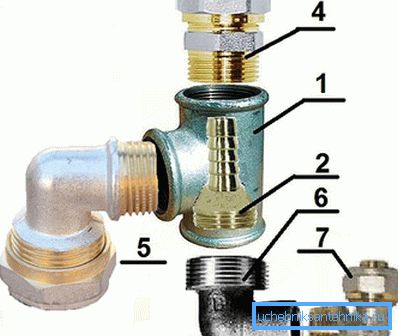

1. Трійник? "Мм.
2. Штуцер? "Мм і з відведенням 12 мм.
3. Перехідник 20? 25 мм.
4. Кут 90? (Зовнішній / внутрішній) для металопластикової труби? "? 16 мм.
5. Кут 90? (Зовнішній / внутрішній) для металопластикової труби? "? 26 мм.
6. Кут 90? (Зовнішній / внутрішній)? "??".

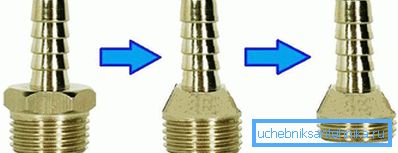

Труднощі в цій конструкції може скласти штуцер, його доведеться трохи допрацювати, а саме обточити шестигранник до конусоподібного стану.

Нижня основа утворився конуса повинна мати діаметр на кілька міліметрів менше, ніж зовнішній діаметр різьби штуцера, також потрібно вкоротити його різьблення, щоб залишилося максимум чотири витка. За допомогою плашки потрібно прогнати різьблення і нарізати ще кілька витків на отриманому конусі.

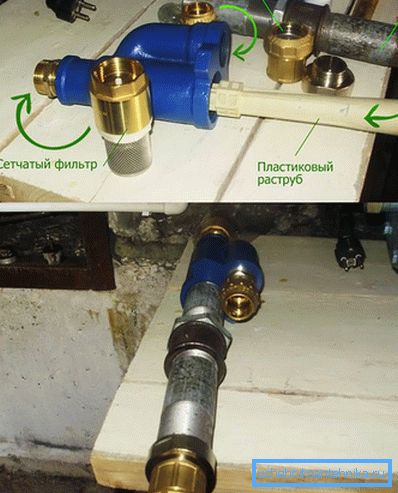

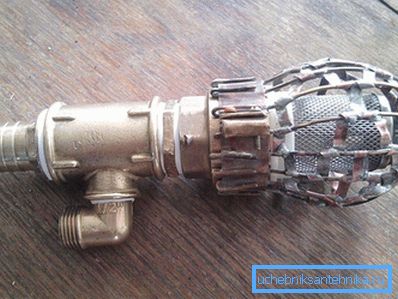

Тепер можна зібрати ежектор. Для цього штуцер (2) укручуємо вузькою частиною всередину трійника (1) так, щоб штуцер заходив на 1-2 мм від верхнього краю бічного відведення трійника, і щоб залишалося не менше чотирьох витків на внутрішній різьбі трійника, для того щоб можна було вкрутити відведення (6). Якщо залишилася вільної різьблення трійника буде не вистачати, потрібно буде ще сточити різьблення штуцера, в разі нестачі довжини штуцера на нього можна надіти шматочок трубочки. До відведення (5) через якого буде відбуватися всмоктування води, потрібно приєднати обов'язково зворотний клапан, щоб при запуску системи вода не виливалася з всмоктуючого і рециркуляционного водопроводу, інакше система не запуститься. Також потрібно ущільнити всі з'єднання за допомогою будь-якого герметика.

Такий ежектор не матиме високого коефіцієнта ежекції через недосконалість конструкції трубки Вентурі, тому його можна застосовувати для підйому води з глибини не більше 10 м.

Варіант 2

Є ще варіант, як зробити ежектор, така конструкція більш ефективна на увазі більш досконалої трубки Вентурі, вона більш складна у виготовленні, але коефіцієнт ежекції буде вище, ніж в попередній моделі.

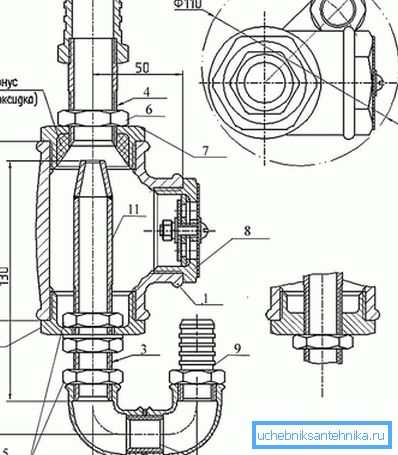

1. Трійник? 40 мм.
2. Відведення 90? 1/2 "мм.
3. Зганяння 1/2 "мм.
4. Зганяння 3/4 "мм.
5. Контргайка 1/2 "мм.
6. Контргайка 3/4 "мм.
7. Заглушка.
8. Зворотній клапан.
9. Штуцер 1/2 "мм.
10. Штуцер 3/4 "мм.
11. Сопло 10 мм.
12. Різьбовій зганяння 1/2 "мм.

Робиться такий ежектор із сталевих фасонних частин. Як сопла (11) можна використовувати мідну трубку, зробити в ній поздовжні розрізи, стиснути, а шви запаяти. У заглушках (7) потрібно зробити отвори відповідного діаметру і нарізати різьбу, щоб вкрутити згони (3 і 4) і зафіксувати контргайками. Сопло потрібно буде зафіксувати в сгоне за допомогою пайки.

Особливості монтажу і експлуатації

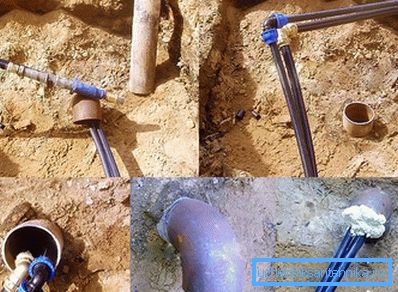

Робота ежектора буде ефективна тільки на потужних насосах, не менше 1 кВт з високою продуктивністю, і глибиною установкою ежектора не більше 20 м, установка глибше різко знижує ККД ежектора. Щоб при роботі насоса з виносним ежектором не було збоїв, розміщувати підводять труби до ежектору потрібно строго вертикально. Обов'язково перед насосом повинен стояти фільтр грубої очистки, так як такі насоси дуже уразливі до дії абразивних частинок, що можуть вивести насос з ладу. Перед насосом, на рециркуляційно трубопроводі, потрібно обов'язково ставити кран, щоб можна було регулювати кількість зворотної води, тим самим регулюючи ефективність всмоктування ежектора.
