Фільтр для свердловини - особливості вибору

Конструкція і якість фільтра відіграють вирішальну роль в довговічності свердловини, а також в якості і кількості що надходить у водопровід води через кілька років після облаштування системи. Тому до вибору цього елемента необхідно підходити вкрай відповідально. Далі ми розглянемо, в яких випадках, і які фільтри для свердловин використовують найчастіше.

В першу чергу необхідно розуміти, що зона фільтрування води, як і експлуатаційна труба, зазвичай є незамінюваних елементами конструкції. Відповідно, термін служби даного пристрою визначає і термін служби системи в цілому. Однак, нерідко матеріали, з яких виконаний фільтр і якість його виготовлення, використовуються як якийсь резерв конкурентного здешевлення вартості послуг деяких організацій, що займаються бурінням.

Справа в тому, що кілька років зможе пропрацювати навіть найбільш дешевий виріб, а ось що буде з системою надалі, подібні фірми не цікавить. Тому, перш ніж скористатися послугами тієї чи іншої організації, необхідно розібратися, що собою представляють фільтри для свердловини.

Навіщо потрібен фільтр

Як правило, свердловини дозволяють добувати воду з горизонтів, що містять сипучі або нестійкі породи, до яких відносяться:

• галечникі;
• Піски;
• Тріщинуваті породи.

В результаті, в воді, що надходить в експлуатаційну колону, містяться різні механічні домішки. Кількість і розмір цих включень нестабільні і прогнозувати їх практично неможливо. Якщо ці включення не затримувати на вході в трубу то з часом стовбур заповниться ними настільки, що в нього взагалі перестане надходити вода.

Крім того, більшість заглибних насосів просто не призначені для прокачування води з механічними домішками. Тому якщо не використовувати фільтр на свердловину, то дуже швидко пристрої виходять з ладу.

Саме для запобігання попадання в свердловини будь-яких механічних домішок і виконується фільтрова колона в свердловині.

Порада! Для піщаних свердловин фільтр бажано оточити дрібним гравієм, який затримає велику частину механічних домішок ще на підході до перфорованої трубі.

види фільтрів

Для артезіанських свердловин

Вибирати конструкцію фільтра необхідно відповідно до геологічними характеристиками водоносного горизонту, з якого планується видобувати воду (див.також статтю Фільтрова сітка для свердловин - особливості даного вузла).

В артезіанських свердловинах стовбур взагалі залишають відкритим. Пов'язано це з тим, що такі свердловини, як правило, дають хороший натиск, в результаті чого вода піднімається на значну висоту.

Тому погружной насос теж розташований на пристойній відстані від водозабору. Крім того, дрібнозернисті механічні домішки у вапняку практично не зустрічаються.

У свердловинах з нестабільним галькові і вапняковим водоносним горизонтом, в якому не надто високий натиск, насос встановлюють досить близько до водозабору. Тому використовувати фільтр в свердловину просто необхідно.

Зверніть увагу! Свердловинний фільтр виконує досить грубу очистку води для захисту обладнання. Для більш ретельного очищення необхідно скористатися додатковими пристроями, наприклад, можна встановити магістральний фільтр для свердловин.

У таких випадках дуже тонке очищення води не потрібно, так як дрібні домішки теж відсутні. Тому в якості фільтра використовують просто відрізок перфорованої труби. Це звичайна експлуатаційна труба з безліччю отворів невеликого діаметра.

Якщо у водоносному шарі відсутній пісок, то такої конструкції цілком достатньо, щоб свердловина прослужила дуже довго.

Для свердловин на пісок

Значно складніше підібрати фільтр для забивний свердловини на пісок. Водоносні піщані горизонти створюють бурильникам і власникам свердловин багато проблем. Однак такі свердловини є найбільш поширеними, так як їх облаштувати значно простіше і дешевше, ніж артезіанські.

Для очищення води виготовляють спеціальні сітчасті очисні системи. Від їх якості, а також якості їх установки, залежить і термін служби свердловини.

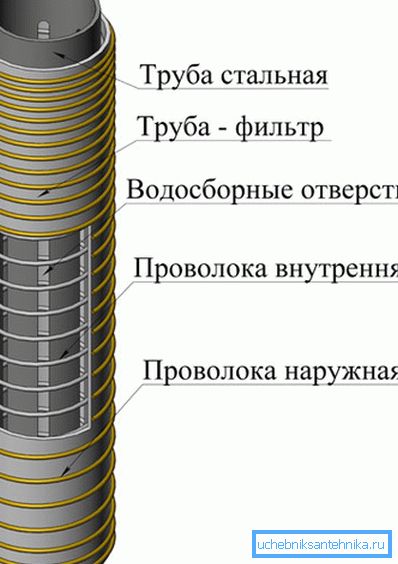

Як влаштований фільтр

Фільтри на свердловину в більшості випадків мають досить простий пристрій, тому визначальним моментом їх довговічності є якість виготовлення пристрою, а також якість матеріалів.

Отже, конструкція включає в себе наступні елементи:

• Перфоровану основу;
• каркас;
• Фільтруючий шар.

За типом фільтруючого шару, пристрої бувають декількох типів:

• Сітчасті - найбільш поширений тип;
• Дротові або каркасно-стрижневі;
• Комбіновані, в тому числі і з гравійної набиванням.

види перфорації

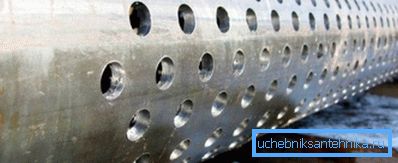

В основі будь-якого фільтра лежить перфорована труба.

За типом отворів, вона може бути:

• Дірчастій - отвори можуть розташовуватися шаховому порядку, або рядами. Діаметр отворів становить 10-20 мм.
• Щілинний - така основа має кращу пропускною спроможністю, однак вона менш міцна на вигин. Тому при нанесенні щілин, обов'язково передбачають ребра жорсткості, тобто ділянки без щілин.

Порада! Якщо фільтр підбирається для свердловини з дебітом до 5 кубічних метрів на годину, то тип перфорації не має особливого значення. Головне, щоб перфорація була виконана за правилами і не порушила стійкість труби до механічних навантажень.

матеріал труби

З точки зору міцності і довговічності, найкращим варіантом буде нержавіюча основа фільтра. Однак, металеву трубу доцільно використовувати тільки в тому випадку, якщо експлуатаційна колона теж зроблена зі сталі. Якщо ж колона пластикова, то, відповідно, і основа повинна бути пластиковим.

Пов'язано це з тим, що труби з різних матеріалів практично неможливо герметично з'єднати між собою. А втрата герметичності труби, це, по суті, втрата всієї свердловини.

каркас

Незалежно від типу і матеріалу основи, свердловинний фільтр не повинен до неї щільно прилягати. В іншому випадку, функціонувати будуть лише ті області, які розташовані навпроти отворів.

Поетом між сіткою і основою виконують каркас, який буває двох типів:

• Намотана на підставу дріт з кроком 1,5 - 2 см. Такий варіант актуальний для сітчастих виробів.
• Вертикально розташовані прути - зазвичай застосовується для фільтрів виконаних у вигляді спіралі з клиноподібної дроту.

фільтруюча поверхню

Існує два основних типи поверхні, що фільтрує:

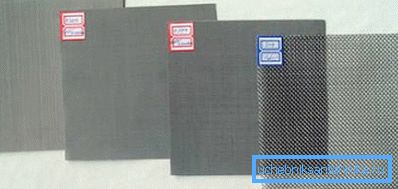

• Сітка - діаметр осередків підбирається відповідно до особливостей ґрунту;
• Спеціальна клиноподібна дріт, спіраллю намотана на каркас.

Кожен тип конструкції має певні плюси і мінуси, проте перераховувати їх не має сенсу, так як здебільшого вони пов'язані з технологією виробництва.

Фільтр гравійного типу

Існує ще один тип системи очищення води, про який слід сказати окремо - це гравійний фільтр. Дана конструкція є найбільш простий, однак, якість її від цього нітрохи не гірше, ніж вищеописаних конструкцій. Правда, застосовувати такий фільтр можна виключно в заглінізірованних і дрібних свердловинах.

Інструкція по виготовленню такого фільтра виглядає наступним чином:

• Якщо вирішено використовувати такий тип очищення, то свердловину необхідно бурити більшого розміру, ніж обсадная труба.
• Потім потрібно ретельно відкалібрувати гравій. Його фракції повинні мати приблизно один розмір, що перевищує розмір часток породи в 5-10 разів.
• Далі встановлюється обсадная труба і засипається гравій. Товщина такої обсипання повинна бути не менше 50 мм.

Як правило, такий фільтр виконують бурильники своїми руками в процесі виготовлення свердловини.

висновок

Розібравшись в особливостях свердловинних фільтрів на воду, не важко визначитися з вибором його типу. При цьому необхідно переконатися, що виріб виконано якісно, ​​відповідно до наведеної вище технологією. Крім того, показником якості в якійсь мірі, є ціна пристрою, тому не варто «гнатися» за дешевизною.

Додаткову інформацію з даної теми можна отримати з відео в цій статті.
