Фланцеве і муфтовий кульовий кран - характеристика і вибір

При ремонті або заміні водопроводу або опалювальної системи виникає потреба в покупці і монтажі вентилів і кранів. Зручність користування пристроєм в майбутньому залежить багато в чому від його якості і правильного вибору, крім того, ризик виникнення аварійної обстановки буде мінімальним. Для того щоб не витрачати зайві гроші, купуючи кульовий кран КШЦФ або муфтовий, необхідно попередньо розібратися в їх конструкції.

У кожного сантехнічного пристрою є свої функції, які треба враховувати при виборі. Ми допоможемо вам визначити, які краще кульові крани використовувати саме у вашому випадку.

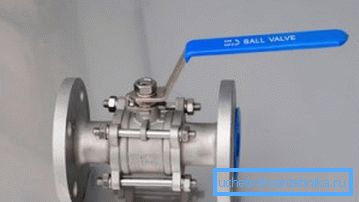

Фланцеве кульової кран

Пристрій призначений для перекривання потоку води, повітря, пара, нафти. Запірний елемент за формою нагадує кулю, у якого по горизонталі зроблено наскрізний отвір для проходу речовини. При обертанні по вертикальній осі кулі відбувається відкриття або закриття проходу.

Фланцеві кульові крани використовують при температурі потоку або середовища понад 100 ° C і тиску, що перевищує 16 бар. Зазвичай пристрої встановлюють в тому випадку, коли муфтові вентилі не в змозі впоратися зі своєю роботою через високі параметрів температури або тиску.

Порада: кран завжди повинен бути повернений при закритті або відкритті до упору, інакше в самому виробі почнуть з'являтися відкладення, які порушать його герметичність, в результаті чого обладнання доведеться або ремонтувати, або міняти.

У конструкції вентиля передбачено ущільнююче кільце з отвором посередині, кран вважається відкритим, коли воно збігається з напрямком потоку. В іншому випадку, коли вентиль встановлюється перпендикулярно стінам трубопроводу, пристрій вважається закритим.

Класифікація

Виділимо три параметра:

Порада: при виборі вироби приділяйте більше уваги якості його деталей, це буде запорукою ефективної та тривалої його роботи. Дізнайтеся також, для якої середовища призначено дане пристрій, і для якої температури.

монтаж

Необхідно використовувати фланці, які зможуть витримати тиск в мережі. Важливо також, щоб вони були розміщені і зафіксовані максимально рівно.

Порада: дозволено встановлювати додаткові опори на вентиль, якщо він має електроприводи.

Після закінчення монтажних робіт необхідно ще раз все перевірити ще раз. Наприклад, щоб на прохідних отворах не з'являвся відколи й подряпини, їх слід обов'язково захистити. Рекомендуємо знімати виробничу упаковку тільки перед установкою.

характеристики обладнання

Виділимо позитивні технічні характеристики кульового крана фланцевого типу:

• тривалий термін використання;
• забезпечує високу ступінь герметичності перекриття потоку;
• має невеликі габаритні розміри;
• надійна і проста конструкція;
• створює малий гідравлічний опір в системі;
• дозволяється монтаж в будь-якому робочому положенні;
• техобслуговування необов'язкове;
• відкриття і закриття вентиля не викликають складнощів;
• якщо кран має розбірний корпус, його можна відремонтувати своїми руками;
• при ручному управлінні вдається швидко перекрити потік рідини.

З недоліків виділяються:

• велика вага;
• висока ціна;
• необхідність використання довгих ручок при ручному управлінні.

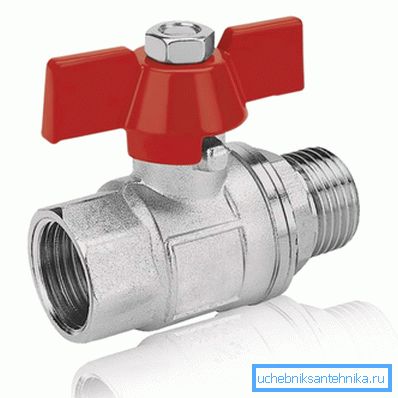

Особливості конструкції муфтового крана

1. Вироби набули широкого використання в промисловості.
2. Конструкція здатна витримувати тиск до 16 атм і температуру робочого середовища до 120 ° C.
3. Оптимальним матеріалом для таких кранів вважається латунь. З неї виготовляють не тільки корпус, але і куля.
4. Часто також використовують сплави і сталь з хромуванням, щоб не іржавіли.
5. Для зменшення опору потоку муфтовий варіант крана розроблений з такою умовою, що його внутрішній діаметр збігається з діаметром проходу трубопроводу.
6. Так як шток вентиля не стосується корпусу, виключається його прикипання. Забезпечують це фторопластові прокладки, що витримують високу температуру робочого середовища і високий тиск.

Як вибрати

1. Перед тим, як відправитися в магазин, виміряйте перетин трубопроводу, внутрішні розміри кульового крана повинні з ним збігатися.
2. Запишіть маркування старого крана або візьміть його з собою. У консультанта в магазині дізнайтеся додаткові деталі по обладнанню.
3. Візуально оціните якість виробу, наприклад, чи присутній на ньому торговий знак і докладна маркування. Дізнайтеся, чи є сертифікат якості на продукцію і інструкція виробника.
4. Додатково перевірте, чи існує переклад на російську в головній інструкції, що говорить про ліцензійну продажу імпортного товару.

Важливо: Якщо незрозуміло, як продукт потрапив на прилавок, буде корявий переклад, розбіжності в логотипах і написах, або відсутній не тільки дата випуску продукції, але і країна-виробник, то якість такого виробу дуже сумнівно.

1. Зверніть увагу на те, що на поверхні крана не повинно бути відколів і тріщин захисного покриття, напливів, нерівностей, відставання фарби на поворотній ручці. Якісний товар має однакову товщину стінок корпусу і симетричні деталі.

1. Магнітом перевірте, з якого металу зроблений кульової затвор. Ідеально - з латуні, підробка - сталь. Крім того, тьмяна дзеркальна поверхня кулі також підтверджує, що ви тримаєте в руках неякісний товар.
2. Корпус повинен бути з латуні, виняток - хромовані змішувачі. Підробка виконується з силуміну або оцинковки. Колір металу всередині вироби повинен бути світло-жовтим, покриття не повинно сцарапиваться.

Порада: Пам'ятайте просту річ - не може якісний виріб коштувати дешево.

висновок

Тепер ви маєте уявлення про фланцевих і муфтових кульових кранах, для чого вони потрібні і де використовуються. Після ознайомлення з їх робочими характеристиками, ви зможете усвідомлено підійти до вибору необхідного товару.

Відео в цій статті дасть можливість знайти додаткову інформацію за вищевказаною темі.
