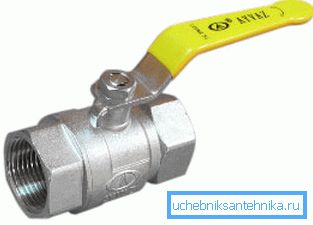

Газовий кульовий кран: особливості конструкції
Газопровід в обов'язковому порядку обладнується запірною арматурою. Вона необхідна для можливості ізоляції аварійних або потребують ремонту ділянок. Найкраще на сьогоднішній день з цим завданням справляються кульові крани для газу, про які і піде мова в даній статті.
Технічний опис
Перше, що слід розглянути, так це пристрій кульового крана.

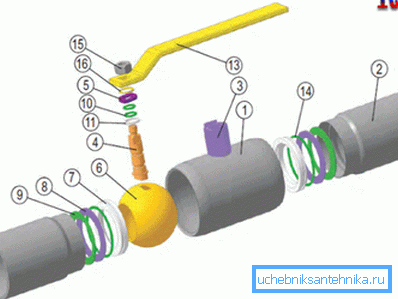

будова
| Позначення на малюнку | Назва |
| 1 | Корпусні частину. Найчастіше зустрічається з латуні або стали. |
| 2 | Патрубок. Може мати різьбове або приварне з'єднання. |
| 3 | Горлова частина. Пропускає через себе шток. |
| 4 | З'єднувальний шток. Пов'язує між собою рукоять і куля. |
| 5 | Шайба обмеження. |
| 6 | Запірний куля. Безпосередньо здійснює закриття і відкриття проходу. |
| 7 | Сідло. Позиціонує куля в потрібному місці. |
| 8 | Кільцева опора. Тримає сідло. |
| 9 | Пружина. |
| 10 | Кільцеве ущільнення. |
| 11 | Кільце. |
| 12 | Фланець. |
| 13 | Рукоятка. |
| 14 | Ущільнення сідла. |
| 15 | Яка фіксує гайка. Утримує рукоятку. |
| 16 | Стопор. |
Принцип роботи

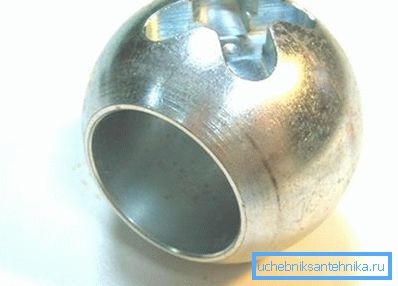

Найбільш важливою і основною деталлю даного газового крана є запірний куля, який має наскрізний отвір рівне діаметру з'єднувального патрубка і з'єднаний з рукояткою перемикання штоком.
Інструкція функціонування такого механізму елементарна:
- Людина легким рухом руки повертає рукоятку на 90 градусів.
- Шток передає даний рух кулі.
- Стінка змінюється на отвір, створюючи вільний прохід.
Порада: не рекомендується встановлювати ручку в напіввідкрите положення, так як це значно збільшує знос конструкції.
переваги
Кульова запірна арматура для газопроводу має цілу сукупність позитивних сторін:
- Відносно низька ціна. Досягається завдяки простоті конструкції, яка виключає використання дорогих компонентів.

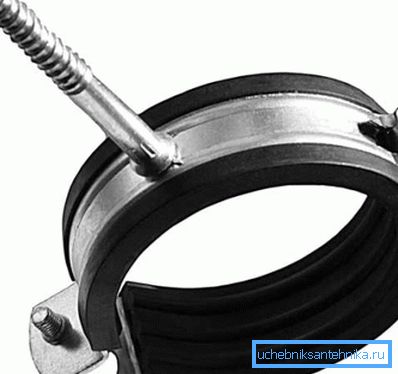

- Мала вага. Чи не ускладнює трубопровід, що дозволяє обмежуватися стандартними кріпленнями для труб.
- висока надійність. При виготовленні застосовуються тільки матеріали високої міцності.

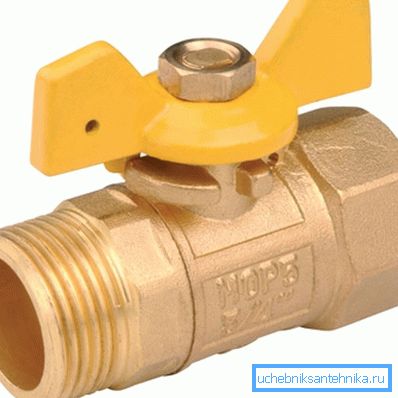

Порада: рекомендується вибирати матеріал крана в залежності від умов середовища, в якій ви плануєте його використовувати. Так, наприклад, латунні моделі відмінно впораються з корозійними процесами, а сталеві - витримають більш потужні механічні навантаження.
- Висока швидкість і простота експлуатації своїми руками. Досить виконати короткий поворот ручки, щоб змінити становище з «відкрито» в «закрито» і навпаки.
- Відсутність необхідності в технічному обслуговуванні. Таку запірну арматуру можна без побоювань встановлювати в важкодоступних місцях.
- Висока герметичність перекриття потоку. Закрите положення крана гарантує повну герметизацію газопроводу.
- Можливість монтажу навіть під водою. При цьому абсолютно виключено проникнення рідини всередину системи.
- маленькі розміри. Дозволяють не виділятися виробу на тлі самої труби і спрощують його монтаж, який легко виконують 1-2 людини.
- Привабливий зовнішній вигляд. Єдина виділяється деталь - це рукоятка, яка може бути виконана у вигляді метелика або витягнутого важеля. У будь-якому випадку технічний вузол виглядає цілком естетично.
- простота установки. Можливо як різьбове, так і зварене з'єднання.
Технічні дані
Розберемо параметри класичної моделі для установки на домашньому газопроводі:
| параметр | значення |
| Перетин | 1,5 см або? дюйма |
| Кількість витків на різьбовому з'єднанні | 6-7 |
| показник герметичності | клас А |
| Витримувана тиск | Не менш 6 МПа |
| допустима температура | Від -20 до +130 градусів Цельсія |
| Матеріал корпусу | Латунь марки ЛС-59-2 |
| Тип рукояті | метелик |
| Колер рукояті | Жовтий відповідно до правил позначення газопроводу |
| матеріал прокладки | Фторопласт |
| Різьбове з'єднання під манометр | G? / G? |
| Типи різьбових з'єднань | Внутрішня-зовнішня і внутрішня-внутрішня |
| Висота виробу | 5,8 см |
| Довжина з урахуванням рукояті | 6,7 см |
| Довжина корпусних частини | 6,7 см |
| Зовнішній діаметр | 3,3 см |
можливі різновиди
Слід також зазначити, що кульові газові крани можуть відрізнятися між собою за деякими особливостями, а саме:
- По можливості виконання ремонту. Бувають розбірні і суцільнозварні зразки.

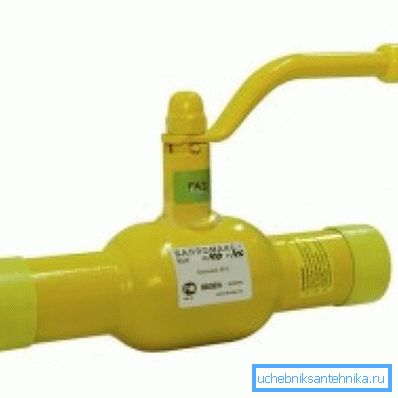

Порада: якщо ви виконуєте установку крана в важкодоступному місці, то краще зупинити свій вибір на суцільнозварний виробі з приварним з'єднувальним патрубком. Так ви досягнете максимальної герметичності, яка необхідна при умові важко виконуваним технічного обслуговування надалі.
- за проходу. Запірна арматура кульового типу може бути полнопроходной і неполнопроходной.
Крім цього існують моделі, що мають електропривод, що дозволяє автоматизувати процес його закриття і відкриття.
висновок

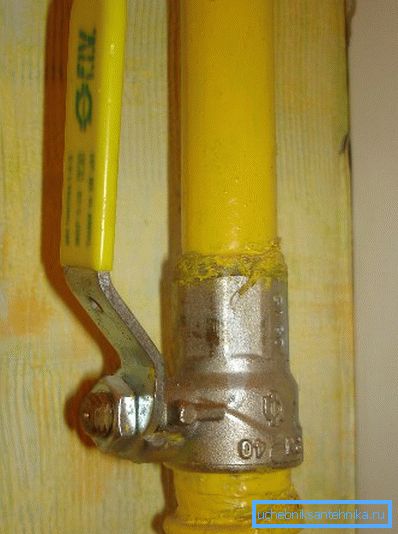

Газопровід необхідно обладнати надійними кранами на випадок необхідності в ізоляції окремих його ділянок. Особливо це стосується місць підключення до газових приладів, а також аварійно-небезпечних зон. Найкращим варіантом є кульова запірна арматура завдяки своїй високій надійності, простоті експлуатації і безлічі інших достоїнств (див.також статтю Для чого встановлюють кран Маєвського в опалювальних системах).
Відео в цій статті надасть вашій увазі додаткову інформацію, що має безпосереднє відношення до викладеним матеріалам. Вибирайте для облаштування газового трубопроводу тільки найкращі компоненти.
