Горловина криниці. облаштування

Щоб розібратися в тому, що таке, наприклад, горловина криниці К06, нам потрібно розуміти, з чого складається вся конструкція, і тільки тоді ми зможемо виділити її верхню частину. Хоча такі пристрої можуть бути з цегли і навіть пластика, ми все-таки звернемо увагу на вироби з бетону - вони зустрічаються найчастіше і, до того ж, більш зручні і прості при монтажі.

Саме про це піде розмова нижче, а крім того, ми як доповнення продемонструємо вам тематичне відео в цій статті.

Більше про колодязі

Примітка. У нашому випадку мова піде про оглядових колодязях, які призначені для водорозбору (НЕ водозабору), каналізації, комунікацій енергозабезпечення та зв'язку, а також для газопроводів.

Що таке горловина

• Згідно ГОСТ 8020-90 горловини колодязів виконуються з важкого (армованого) бетону, з маркою не нижче В22,5 (М300), водопроникність яких має значення W2, а морозостійкість F. Також, для монтажу металевого каркаса може застосовуватися арматура типу AI, A- III або Bp-I. Втім, згідно з цим же ГОСТ з аналогічних матеріалів повинні виготовлятися і інші бетонні елементи.

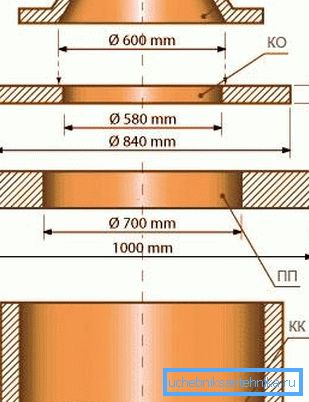

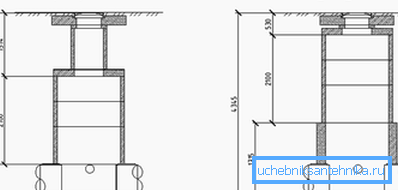

• У деяких випадках монтуються колодязі без горловини, тоді кільця шахти (КК) піднімаються до поверхні, де на них встановлюється плита перекриття (ПП), обсадні кільце, яке, по суті, і буде горловиною (КО) і металевий (бетонний) люк (ЛК ). У цих випадках слід виконувати всі вимоги ГОСТ 8020-90, так як іноді комунальні служби, бажаючи заощадити кошти на матеріалах, змушують будівельника своїми руками робити обсадні кільця з цементно-пісочного розчину або цегли, в результаті чого страждає конструкція в цілому.

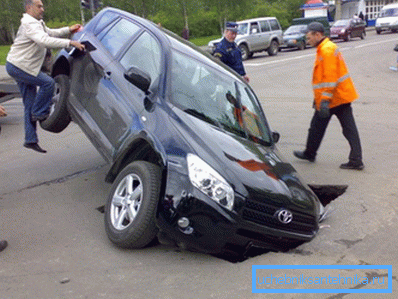

• Вся справа в тому, що заводські КО зменшують навантаження на конструкцію приблизно в 10 разів, коли по ній зверху проїжджає автотранспорт, рівномірно розподіляючи загальну масу по всіх точках. Але в тих ситуаціях, коли обсадних кільце саморобний, воно не має необхідної міцності і починає руйнуватися під впливом вологи і механічних навантажень. В результаті, при відсутності рівномірного розподілу, страждає плита перекриття, потім горловина або бетонне обсадних кільце і проїжджаючий транспорт може просто провалиться в шахту.
• Крім того, горловина може бути виконана з цегли (так її ціна буде менше), але в таких випадках цього краще не робити на жвавих трасах і вантажно-розвантажувальних майданчиках, тобто, в тих місцях, де є ймовірність великої механічної навантаження. Як правило, такі конструкції кладуться в місцях, де рух автотранспорту знижений, або його там немає взагалі. Проте, плита перекриття, обсадні кільце і люк повинні відповідати Держстандартом, інакше облаштування буде піддано небезпеці руйнування.

Таблиця деяких з видів наскрізних бетонних кілець

Як самому зробити каналізаційний колодязь

Отже, як ви зрозуміли, частина колодязя, звана горловиною є таке ж наскрізне бетонне кільце, тільки меншого діаметра, ніж шахтні експлуатаційні кільця. Тільки найчастіше вони мають невелику висоту і можуть служити в якості того ж обсадних кільця і ​​поверх них вже не потрібно встановлювати плити перекриття, а відразу монтувати люк. Плита перекриття з боковим або центральним отвором встановлюється, як правило, поверх шахти.

Якщо говорити про послідовність робіт, то весь процес починається з риття шахти, де буде облаштовуватися колодязь. У цих випадках ствол майже ніколи не буває дуже глибоким, в середньому, це може бути від півтора до трьох метрів, хоча в міських умовах накопичувальні і фільтраційні пристрої можуть виявитися набагато глибше.

Для установки КК потрібна подушка, яку зазвичай роблять з піску або щебеню, але якщо пристрій передбачається обладнати, як оглядове, то для нього необхідно бетонувати дно або класти туди ЖБ плиту.

Після цього в шахту опускаються КК, але садити їх слід на цементно-пісочний розчин, щоб виключити проникнення грунтових вод або, у всякому разі, зробити його мінімальним. Після цього, знову-таки на цементний розчин укладається плита перекриття, яка повинна відповідати розміру основного КК. А ось тепер, в залежності від потреби, ви будете вибирати висоту горловини або КО.

Хоча, з огляду на ту ситуацію, що це робиться на вашій ділянці і руху автотранспорту, а значить, і навантажень, там не передбачається, то КО можна зробити будь-якої висоти з цегляної кладки - це навряд чи можна розцінювати, як порушення техніки безпеки.

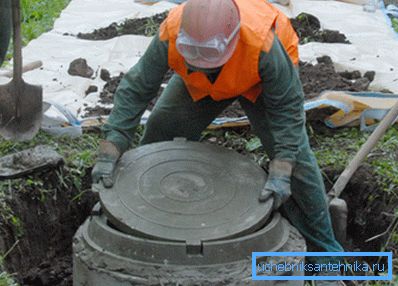

Після цього вам залишиться тільки встановити люк, який ви теж можете зробити самостійно, з дерева або бетону, хоча набагато краще брати заводське металевий виріб.

Крім цього, при плануванні каналізації не слід забувати, що найближчий колодязь повинен знаходитися не більше ніж в 12 метрах від будинку, але не ближче 3 метрів, щоб не чинити руйнівної дії на фундамент будівлі. При врізки труб в кільця місця входу (відстань між стінами труби і КК) слід закладати цементним розчином або плитковим клеєм для герметизації.

Примітка. Всі каналізаційні колодязі можна розділити за категоріями і це фільтраційні, оглядові, перепадні, поворотні і накопичувальні, де кожен має важливе значення. Проте, очищення системи можна виробляти з кожного з них, так як по суті, кожен є своєрідним септиком і там є перепад труб.

висновок

Як ви самі розумієте, інструкція з виготовлення (монтажу) подібних пристроїв не є чогось надто складного. Але тут слід враховувати, що навіть монтаж горловини, не кажучи вже про основні кільцях, вкрай складний у фізичному сенсі і для цього необхідний або підйомний кран, або бригада робітників. Практично всі заводські КК і більшість з КО забезпечені монтажними вухами для зачеплення строп.
