Як обладнати колодязь: матеріали, способи, пристрої

Багато жителів приватного сектора і власники дач копають колодязі самостійно. Це значно здешевлює будівництво, але при цьому процес залишається досить трудомістким і тривалим. Ми хочемо розповісти, яке обладнання для колодязів може спростити розробку породи і будівництво конструкцій споруди.

Устаткування для земляних робіт

традиційні інструменти

Історія будівництва колодязів бере початок в глибині століть, тому традиційні інструменти досить прості і нехитрі:

• Штикова лопата з короткою рукояткою (Часто називається саперної або Шанцевої) і гострим лезом. Використовується для зрізання шарів грунту і проходження породи в глибину, відноситься до основних інструментів;

• Совкова лопата з укороченим черешком для завантаження викопаного грунту в відра. Також є основним робочим інструментом для риття шахти;

• лом. Також обов'язковий атрибут земляних робіт, без якого часто обійтися неможливо. Як варіант - лом з привареним сокирищем, який дуже зручний для різання і крошения каменю, щільної глини та інших важкопрохідних порід;

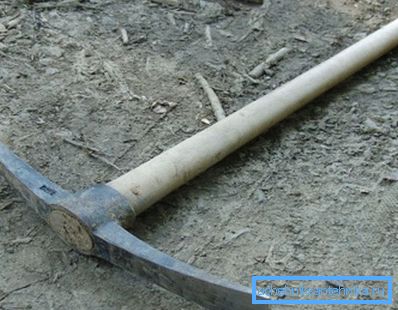

• Кірка. Як і лом, використовується для подолання важкопрохідних ділянок, для вилучення каменів і валунів і т.д .;

• набір відер. Зазвичай вистачає одного 10-літрового і одного 30-літрового відра. При використанні лебідки або ворота зручно працювати відром з ручками, прикріпленими до зворотної сторони дна, так як за них простіше перевертати ємність, не знімаючи її з троса;

• тринога. Необхідна для кріплення підйомного механізму: лебідки, талі, ворота і т.п. Може бути виготовлена ​​самостійно з колод або сталевих труб, а може бути придбана в готовому вигляді;

• Підйомний механізм. Використовується для підняття з дна шахти важких предметів, таких як відра з землею, відра з водою, каміння та інші. Але основне застосування в сучасних умовах - установка бетонних кілець для обсадження шахти;

• Набір мотузок і тросів. Необхідний інвентар, без якого працювати не вийде. Всі троси і канати повинні бути випробувані на міцність, але не повинні мати місць розриву і зв'язок;

• Чалки для кріплення кілець. Являють собою три або чотири пов'язаних в пучок відрізка троса або ланцюга з гаками на кінцях, який надягають на гак основного троса для фіксації кільця в горизонтальному положенні.

Зверніть увагу! За допомогою цього нехитрого набору можна виконати розробку колодязної шахти разом з її обсадкою, однак при виникненні ускладнень зі складом породи або її структурою робота може бути ускладнена аж до зупинки процесу розкопки.

Також досить проблематично справлятися з вичерпуванням води за відсутності електричного насоса для колодязя, особливо при будівництві колодязів досконалої конструкції або колодязів з шурфом. Але при всіх недоліках ціна всіх перерахованих інструментів дуже низька в порівнянні з електричними або механічними апаратами.

сучасні пристрої

З риттям шахти можна впоратися традиційними методами та інструментами, але не варто забувати, в якому столітті ми живемо: застосування сучасних пристроїв і механізмів здатне не тільки спростити і прискорити процес, але і підвищити якість результату.

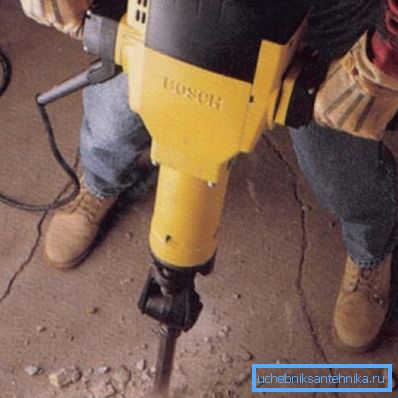

Перш за все, слід сказати про застосування електроінструменту для земляних робіт. Якщо на шляху прохідника зустрівся кам'янистий ґрунт, поклади будівельного сміття, валуни або просто міцні породи, то використання відбійника може в рази скоротити час і витрати праці на подолання таких перешкод.

Так як розміри колодязної шахти ускладнюють використання стандартного пневматичного відбійного молота (такий можна побачити в арсеналі асфальтоукладальників і ремонтників доріг), то в нашому випадку зручніше буде працювати електричним перфоратором відповідного розміру.

Також для робіт в шахті можуть стати в нагоді невеликі перфоратори, особливо для вилучення середніх і дрібних валунів зі стін. Такі є практично в кожному домашньому наборі інструменту, тому описувати їх докладно не будемо.

Наступний апарат, на якому хотілося б зупинитися - це електричний насос. При розкопці шахти настає момент, коли грунт починає насичуватися водою, але процес риття не закінчений. Вода починає серйозно ускладнювати роботу.

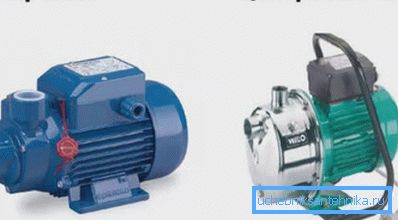

Для відкачування води з дна забою найзручніше використовувати електропомпу. Щоб сильно не витрачатися, досить придбати поверхневий агрегат вихровий конструкції, так як він найбільш дешевий і створює досить високий тиск. Також ефективні відцентрові насоси, але вони трохи дорожче, але при цьому продуктивніше і надійніше.

Після закінчення копки таким насосом зручно проводити розкачку колодязя, а також його можна використовувати для чищення шахти в подальшому.

Серйозно спрощують роботу різні підйомні механізми. Найчастіше можна зустріти електричні лебідки різних модифікацій: знімні, стаціонарні або виготовлені на базі треножном або іншої конструкції. Найзручніші моделі виконані у вигляді конструкції з рамою і маніпулятором, який дозволяє переміщати вантажі не тільки у вертикальному, а й в горизонтальному напрямку.

Також існують різні пристосування для виїмки грунту з дна шахти: ковші, грейфери, желонки, дночерпатели і інші подібні пристрої. Найчастіше в заводському виконанні вони дуже важкі і громіздкі для ручної праці або саморобної триноги, але є умільці, які зуміли адаптувати великий або зібрати дрібніший варіант грейфера.

Зверніть увагу! Що характерно, за допомогою дночерпателей можна викопувати грунт з-під води, що в разі копання криниць особливо зручно.

Устаткування для облаштування колодязя

Традиційно обладнання колодязя для води включає такі елементи:

1. Обсадна конструкція;
2. Оголовок з відповідною обробкою;
3. Навіс над оголовком;
4. Підйомно-спусковий механізм для відер;
5. Кришка для гирла колодязя, краще з замком;
6. Лавки і столик для зручності використання джерела;
7. Декоративні елементи і облицювання.

Обсадка колодязя проводиться за допомогою різних засобів, але найпопулярнішими в наш час стали залізобетонні кільця і ​​полімерні резервуари або труби. Використання кілець дозволяє обсаджувати шахту в процесі розкопки, що робить роботу на глибині набагато безпечніше, так як небезпека обвалення стінок шахти відсутня.

Краще використовувати кільця з фальцами на торцях, які дозволяють створити більш міцну, рівну і герметичну колону. Крім того, фальци не дозволяють кільцям зміщуватися в горизонтальному напрямку, що є однією з найбільш частих і руйнівних поломок конструкції шахти.

Як оголовка в цьому випадку служить верхнє кільце, яке має не дуже привабливий вигляд, тому потребує обробки. Для цих цілей використовують різні матеріали: дерев'яні бруси, колоди, дошки, вагонку, облицювальна цегла, натуральний і штучний камінь, полімерний сайдинг і т.д.

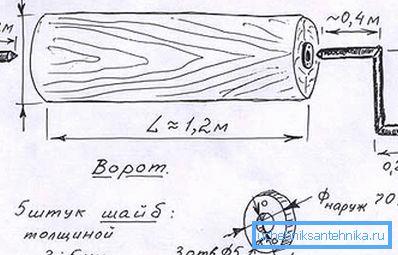

Не менш важливо спорудити підйомне устаткування для колодязя. Зазвичай його роблять з підручних засобів своїми руками, це може бути воріт з канатом або «журавель». Зробити воріт можна зі звичайного відрізка колоди, одного осьового штиря зі сталі і ручки для обертання механізму. Ось інструкція по його виготовленню:

Для цього з колоди товщиною 200 - 250 мм вирізують відрізок довжиною метр-півтора, який ретельно циліндрів рубанком.

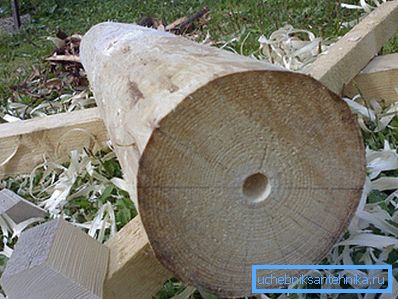

Потім з двох сторін в центрі торця свердлять отвори діаметром 18 мм на глибину близько 30 см.

В один отвір вставляють відрізок сталевого прута круглого перетину діаметром 20 мм так, щоб він виступав на 10 - 15 см. З іншого боку вставляють рукоять, яка є продовженням осі обертання.

Далі пристосування кріплять над гирлом і намотують на нього трос з гаком для підйому і спуску відер.

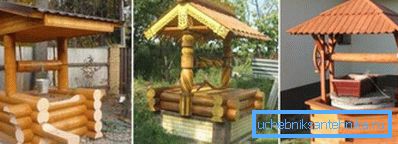

Крім ворота, гирло необхідно обладнати навісом для захисту від опадів і падіння в шахту різного сміття. Для цих цілей над оголовком споруджують двосхилий або шатровий дах на стовпах. Тут можна проявляти фантазію і творчий підхід, так як форма навісу може бути найрізноманітнішою.

Зверніть увагу! Намагайтеся витримати дизайн колодязного оголовка в одному стилі з основними будівлями на ділянці, це додасть вашому двору цілісність і завершеність форм.

висновок

Для будівництва і оформлення колодязів використовують різне обладнання, як традиційне, так і сучасне. Від вибору і грамотного використання цього обладнання залежить як процес розкопки і споруди конструкцій шахти, так і зручність експлуатації джерела. Відео в цій статті доповнить і проілюструє сказане.
