Як підключити водонагрівач до водопроводу - огляд варіантів

Гаряча вода в будинку є однією зі складових комфортного життя. На просторах нашої великої батьківщини далеко не скрізь є централізоване гаряче водопостачання, тому люди встановлюють локальні нагрівальні системи. Але придбання такого апарату відразу народжує наступне питання, як правильно підключити водонагрівач до водопроводу. Про все що, так чи інакше з цим пов'язано, ми і будемо розмовляти далі.

Важливо: подібні агрегати, в залежності від способу нагрівання поділяють на 2 великих напрямки. Це газова апаратура і електричні прилади. Так ось самостійний монтаж газового нагрівача, в простолюдді колонки, категорично заборонений. Тому далі ми будемо розглядати виключно апарати, що працюють на електриці.

види апаратури

Сучасний ринок настільки сильно насичений подібними агрегатами, що простій людині часом буває складно розібратися в цьому достатку.

Щоб не допустити помилки, адже ціна таких приладів може бути досить високою, потрібно, перш за все, чітко визначитися, для якої мети вам потрібен нагрівач і як часто ви плануєте ним користуватися.

Важливо: схема підключення водонагрівача до водопроводу в квартирі і в приватному будинку мало чим відрізняється. Зокрема агрегати використовуються одні й ті ж. Різниця може полягати тільки в кількості супутньої фурнітури.

• Дана апаратура буває проточного дії і накопичувального. Проточне обладнання, як видно з назви, працює тільки в той час, коли рідина проходить через агрегат. Заходить холодна вода, нагрівається в теплообміннику і виходить вже підігріта. Найпопулярнішими тут є газові колонки.

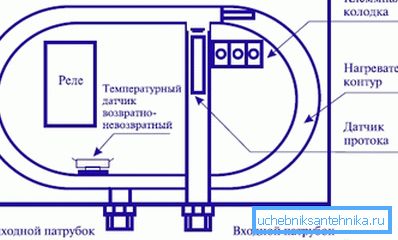

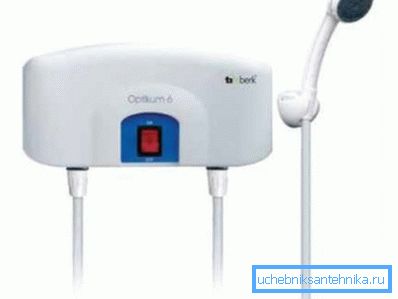

• Випускаються також і електричні прилади, що працюють за аналогічною проточною схемою. Вони мають компактні розміри і невеликий обсяг, але серйозним мінусом тут є значне споживання електроенергії та необхідність монтажу посиленою електропроводки.
• Набагато більшою популярністю серед електричних приладів користуються нагрівачі накопичувального типу, більше відомі як бойлери. Принцип роботи у них простий, в ємність встановлюються Тени і відразу нагрівається значний обсяг води, після чого вона витрачається в міру необхідності. Температура в бойлері постійно підтримується періодичним включенням тих же ТЕНів.

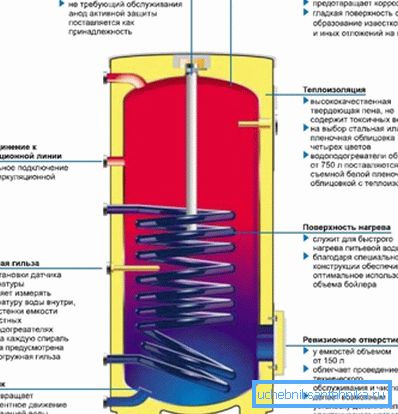

• Розповідь був би не повним, якби ми не згадали про апарати непрямого нагріву. Як правило, вони встановлюються на додаток до опалювального котла. По суті це ті ж бойлери накопичувального типу, тільки воду в них нагрівають не електричні ТЕНи, а змійовик або теплообмінник, живиться від опалювального котла.

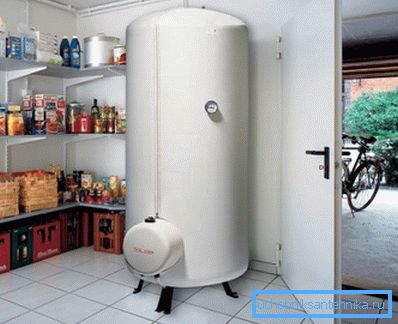

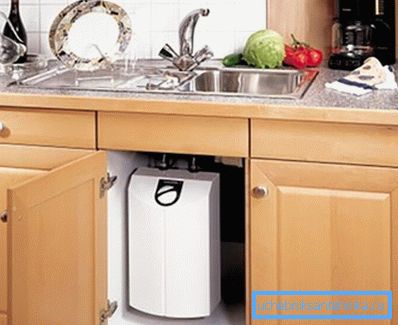

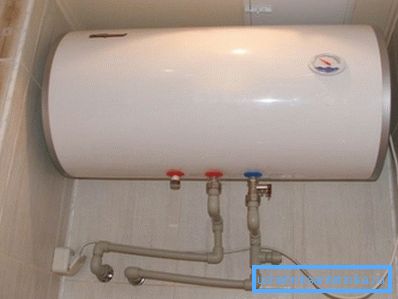

• Всі подібне обладнання може бути навісним і підлоговим. Ємність навісних бойлерів часто не перевищує 100 - 150 літрів, вони можуть монтуватися горизонтально або вертикально. Підлогові агрегати, як правило, мають великий обсяг і потужну, іноді комплексну, систему нагріву, хоча зустрічаються і компактні моделі, призначені для монтажу під мийку.

Важливо: будь-яка інструкція по монтажу горизонтальних, або вертикальних нагрівачів категорично забороняє змінювати напрямок установки. Іншими словами горизонтальні прилади не можна встановлювати вертикально, а вертикальні горизонтально.

Загальні принципи монтажу

Перш ніж купувати агрегат визначитеся, куди ви його будете ставити. Заміряйте, скільки у вас є вільного простору. Справа в тому, що бойлери рекомендується встановлювати як можна ближче до місця експлуатації.

Якщо це кухня, то краще монтувати, або над мийкою, або під мийкою. Цей же принцип поширюється і на ванну кімнату. Чим далі бак буде стояти від крана, тим більше будуть тепловтрати при транспортуванні. Також відразу краще розглянути зручність підключення до холодної магістралі і електромережі.

Порада: водонагрівач без підключення до водопроводу змонтувати можна, але для цього вам потрібно буде забезпечити агрегат альтернативної подачею води. В умовах дачі це може бути імпровізована водонапірна вежа з висотою 6 - 10 м. Для цілорічної експлуатації краще придбати насосну станцію.

Незалежно якого типу апарат ви вибрали, підключення електроводонагрівача до водопроводу починається з навішування його на стіну або установки підлогового агрегату в фіксоване стаціонарне положення. Горизонтальні бойлери найчастіше мають 2 точки кріплення, вертикальні 4.

Закріпити бак своїми руками в принципі не складно, головне не помилитися з перетином анкерних болтів. Плюс, така апаратура монтується тільки на потужні, несучі стіни. Висвердлюють отвори, встановлюються дюбеля і вкручуються анкера.

Монтаж системи накопичувального дії

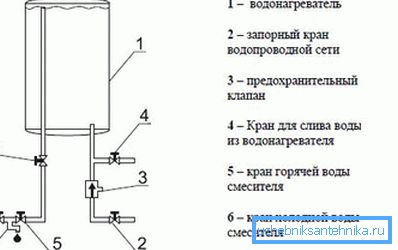

Базова схема підключення накопичувального водонагрівача до водопроводу складається з декількох етапів. Перш за все, визначитеся, якими трубами ви будете здійснювати з'єднання.

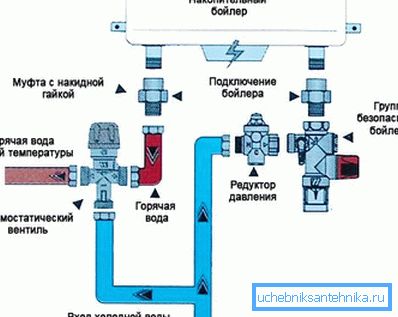

Стаціонарний жорсткий трубопровід з металу або поліпропілену надійний, але без належних навичок його важко монтувати. Ми радимо підключення водонагрівача до водопроводу робити гнучкими металопластиковими трубами або м'якими армованими шлангами. У першому випадку вам додатково будуть потрібні обтискні трубні фітинги. А в другому, тільки підмотка і ключі.

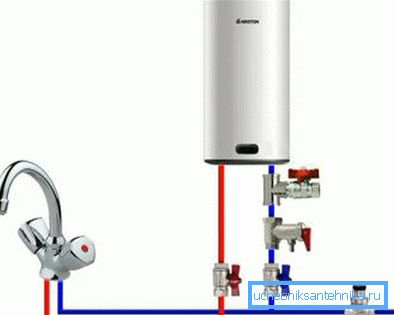

Перед тим як підключити накопичувальний водонагрівач до водопроводу, в патрубок для подачі холодної води на баку монтується запобіжний клапан. Всі солідні виробники спочатку комплектують свої агрегати таким клапаном. Але якщо в комплекті він не йде, то його потрібно обов'язково купити. Без такого клапана бойлер може просто вибухнути.

Порада: в системі водопостачання міських квартир часто трапляються значні перепади тиску, що досить небезпечно для будь-якого бойлера. Фахівці радять відразу врізати в лінію подачі холодної води спеціальний редуктор компенсуючий тиск.

Як на вході, так і на виході встановлюються кульові крани, за допомогою яких буде здійснюватися регулювання роботи бойлера. Коли труби підключені, потрібно відкрити обидва вентилі і наповнити бак. Про наповненості буде сигналізувати стійка струмінь, без повітряних пробок, з труби з гарячою водою. Після чого бойлер можна підключати до електромережі.

Схема підключення електроводонагрівача до водопроводу включає в себе ще один не менш важливий етап. Це підключення агрегату до електромережі. Відразу слід зазначити, що подібна апаратура має велику потужність і для неї, потрібно буде монтувати окрему лінію харчування. В іншому випадку ви ризикуєте спалити електропроводку в усьому будинку або квартирі.

В ідеалі, від щитка, прокладається окремий вхід з мідного кабелю відповідного перерізу і встановлюється вступної автомат відповідної потужності. Монтувати розетку чи ні, залежить від приміщення. На кухні її можна встановити, а у ванній кімнаті з її підвищеною вологістю, розетка буде зайвою.

Окрему увагу слід приділити заземлення, без нього ви піддаєте своє життя серйозній небезпеці. У приватних будинках його можна організувати своїми руками, забивши кілька півтораметрових металевих штирів в землю. А в міських квартирах заземлення є на корпусі розподільного щитка в під'їзді або підвалі будинку.

Важливо: підключати будь-який електричний бойлер можна, тільки якщо він повністю заповнений водою. В іншому випадку електроприлад просто згорить.

Таблиця рекомендованого перетину мідного кабелю для підключення різних агрегатів. Для алюмінієвої жили коефіцієнт збільшення буде 1,3 - 1,5.

Підключення проточного бойлера

Схема підключення проточного водонагрівача до водопроводу, не сильно, але все ж відрізняється від монтажу його накопичувального побратима. Перш за все, дії тут виконуються трохи в іншій послідовності. В першу чергу монтується і підключається електропроводка. Як згадувалося раніше, подібна апаратура вимагає більш потужної проводки.

Підключення проточного водонагрівача до водопроводу фахівці також рекомендують виконувати за особливою схемою. Її принцип схожий на монтаж радіаторів опалення з байпасом. Нагрівач врізається в лінію і додатково монтується труба із засувкою з'єднує розітнуту нагрівачем лінію, в обхід.

Таким чином, перекриваючи кілька засувок, воду можна пустити безпосередньо. В результаті з'являється можливість ремонтувати агрегат, що не відключаючи центральне водопостачання. Що стосується труб і арматури, то вони використовуються такі ж як і в накопичувальних бойлерах.

На відео в цій статті показані варіанти підключення.

висновок

На завершення слід зазначити, що проточний варіант електричного нагрівача вигідно ставити тільки для короткочасного використання в невеликих обсягах. Якщо вам необхідно багато теплої води, ми радимо віддати перевагу агрегатів накопичувального дії.
