Як вибрати насос для свердловини

Від вибору насоса залежить безперебійна подача води в будинок з необхідним напором і витратою. На ринку представлено багато різних їх моделей і типів, але перед тим, як вибрати насос для свердловини, слід дізнатися, які між ними існують відмінності.

Вибір насоса проводиться після закінчення буріння та експлуатаційної відкачки води. Для подачі води з побутових свердловин на воду використовуються відцентрові водяні насоси, які умовно можна поділити на поверхневі й заглибні.

Погружной відцентровий і вібраційний насос

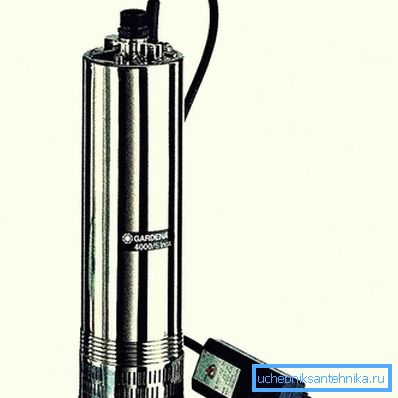

Для свердловин найчастіше використовуються заглибні відцентрові глибинні насоси з приводом від електродвигуна. Робоче положення такого агрегату вертикальне, сам же насос розташовується над електродвигуном. Їх встановлюють безпосередньо в свердловину для подачі води з глибини від 10 м і більше. Сучасні глибинні насоси мають компактні розміри, мають циліндричну форму і високий показник ККД.

Принцип роботи відцентрового насоса заснований на силовому взаємодії лопатей крутного робочого колеса з оточуючий їх потоком води.

Електродвигуни насосів асинхронні, в залежності від потужності насоса можуть бути однофазними і трифазними.

Занурювальні насоси виробляються з високоміцного чавуну, нержавіючої сталі і володіють високими експлуатаційними властивостями, можуть перекачувати високомінералізовані води з високим вмістом піску до 180 г / м³.

Вібраційний погружний насос, як правило, використовується в неглибоких (до 50 м) малодебітних свердловинах в піщаному грунті.

Принцип дії вібраційного погружного насоса заснований на роботі мембрани, яка засмоктує і виштовхує воду. В дію мембрану призводить металевий шток.

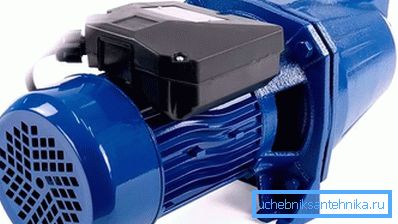

Поверхневий відцентровий насос

Поверхневі насоси для подачі води зі свердловини застосовуються рідко, так як мають обмеження по висоті всмоктування, яка не перевищує 8 м. Вони встановлюються на поверхні. За рахунок створення зниженого тиску в корпусі насоса відбувається всмоктування води, тобто її підйом до осі насоса. Якщо висота всмоктування буде більше 8 м, насос просто не зможе підняти воду, або може виникнути кавітація, яка різко знижує ККД насоса і призводить до руйнування лопаток робочого колеса та інших деталей.

Встановлювати поверхневий відцентровий насос можна тільки тоді, коли динамічний рівень води знаходиться не нижче 5 м від поверхні або свердловина обладнана самовиливом.

Але бувають випадки, коли діаметр експлуатаційної колони дуже маленький і не дозволяє встановити погружной насос, це свердловини, як правило, пробурені вручну, і часто мають невелику глибину. В цьому випадку потрібно обладнати приямок, куди буде встановлюватися насос. Дно приямку повинно бути вище рівня води в свердловині на 2-3 м.

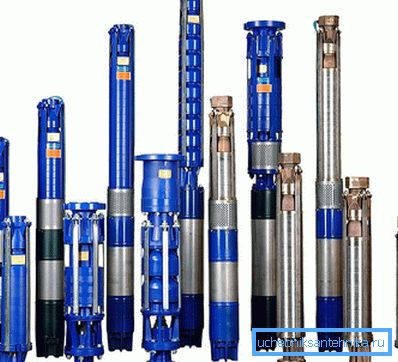

Вихідні дані, що визначають тип агрегату

Вихідними даними, визначальними тип обладнання та його параметри, є:

1. Динамічний і статичний рівень води в свердловині. Від цих параметрів залежить, на яку глибину буде опущений насос або усмоктувальна труба, а відповідно і натиск води. Статичний рівень встановлюється відразу після розтину водоносного горизонту, а динамічний - це рівень, який встановлюється в свердловині при максимальній відкачування води. Насос повинен встановлюватися нижче динамічного рівня мінімум на 2 м, краще, звичайно, брати з запасом, так як з часом він може впасти внаслідок кольматації свердловини або фільтра.
2. Внутрішній діаметр експлуатаційної колони. Від внутрішнього діаметра свердловини залежить O насоса. Діаметр експлуатаційної колони вказується в паспорті свердловини, який надається бурильної організацією. Діаметр насоса підбирається таким чином, щоб він був менше на 1-2 см діаметра експлуатаційної колони. При більшому діаметрі потрібно встановлювати центратори, інакше при роботі насос від вібрації може заглиблюватися об стінки свердловини, а при меншому діаметрі, ви просто не зможете опустити насос.
3. Питома і загальний дебіт свердловини. При розрахунку продуктивності насоса оперують дебітом свердловини. Продуктивність насоса не повинна перевищувати розрахунковий дебіт свердловини (він вказується в її паспорті). Інакше може виникнути ситуація, коли насос, відкачавши воду, буде працювати всуху, а в разі відсутності захисту від сухого ходу, він вийде з ладу.

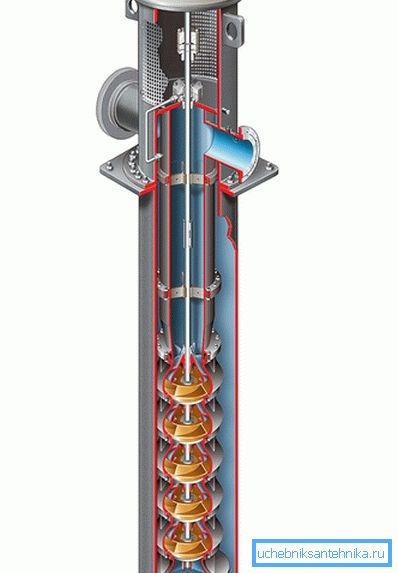

розрахунок продуктивності

Продуктивність насоса підбирається по максимальному годинною витратою. Згідно СНиП, норма витрати води на одну людину становить 200 л / сут, тобто для сім'ї з 3-4 чоловік буде достатньо насоса з продуктивністю 30-50 л / хв, в залежності від того чи є басейн, чи буде здійснюватися полив територій і насаджень. Для того щоб згладити пікові навантаження і, відповідно, не встановлювати високодебітние насоси, можна встановити гідроакумулятор.

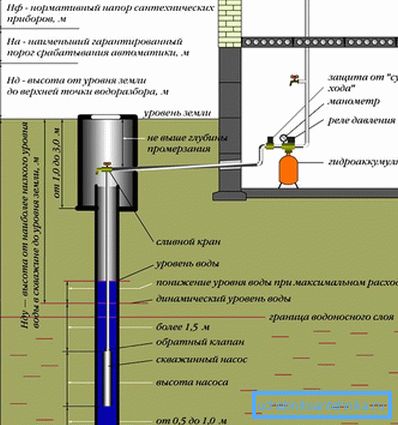

Розрахунок необхідного напору

Для правильного підбору насоса при запроектованої подачі води, необхідно підрахувати потрібний напір Н. Необхідний напір насоса визначається за формулою:

Н = Н_г+Н_д+Н_своб де -

· Н_г - геометрична висота підйому води, м;

· Н_д - втрати напору по довжині, м;

· Н_своб - вільний напір на виливши, приймається мінімум 5 м.

Геометрична висота - це різниця між найвищою точкою подачі води і глибиною або віссю насоса. Втрати напору по довжині розраховується за допомогою таблиць Шевельова, і залежать від витрати води і діаметра трубопроводу, а також його довжини і з якого матеріалу він зроблений.

При заниженому значенні O трубопроводу, втрати напору по довжині можуть становити 80% від усіх втрат, тому правильно підібраний O трубопроводу відіграє значну роль.

Знаючи необхідний натиск і витрату води, остаточне рішення щодо вибору насоса робиться виходячи з напірно-видаткової характеристики. Це крива, паспортна характеристика насоса, яка відображає залежність напору Н від витрати Q.

Існує залежність, через що при збільшенні витрати знижується напір, тому підбір насоса слід проводити в зоні таких режимів, при яких ККД максимально.

Який краще насос вибрати, багато в чому залежить і від того, як він буде експлуатуватися, а також чи буде застосовуватися автоматика для управління насосом і навіть від частоти включень насоса. Тому для того щоб продовжити термін служби обладнання, потрібно ретельно підходити до вибору насоса, спираючись на умови експлуатації та характеристики свердловини.
