Як вимірюються водопровідні труби: все, що потрібно знати

Сортамент водопровідних труб включає в себе вироби самих різних розмірів. Щоб не потрапити в неприємну ситуацію, коли куплені деталі не підходять по перетину або іншим параметрам до вже встановлених, кожному сантехніку важливо не тільки знати найбільш ходові діаметри труб, а й вміти правильно їх вимірювати. Саме цим питанням і буде присвячена наша стаття.

Габарити сантехнічного обладнання

Основні параметри

Перш ніж аналізувати розмірний ряд водогазопровідних виробів, який приводиться у відповідних ГОСТах і Сніпах, потрібно зрозуміти, якими параметрами ми будемо оперувати.

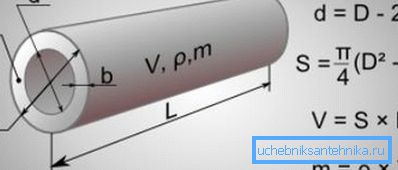

При вимірюванні даних деталей нам знадобляться такі величини:

• Д - діаметр. Являє собою відстань між найбільш віддаленими один від одного крапками на зовнішній поверхні.
• Ду - умовний прохід. Величина умовного проходу дорівнює діаметру внутрішнього каналу труби, округленого з певним ступенем точності до стандартного значення.

Зверніть увагу! У міжнародній маркування для позначення зовнішнього діаметра і умовного проходу використовуються символи D і Dn відповідно.

• s-товщина стінки. Чим вище це значення, тим міцнішою буде конструкція, і тим більший тиск витримає труба.

Крім того, щоб повною мірою оцінити можливості тієї чи іншої моделі, застосовується так зване стандартне співвідношення розмірів - SDR. Ця величина вираховується за формулою:

SDR = D / s

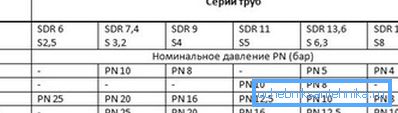

Як правило, величину SDR округлюють до табличних значень, що дозволяє легко підібрати матеріал з потрібною опірністю внутрішньому тиску.

Дюйми або міліметри?

Ще одним важливим моментом є визначення співвідношення між метричними і дюймовими розмірами труб. Здавалося б, немає нічого простішого - досить помножити діаметр труби в дюймах на величину одного дюйма (приблизно 25,4 мм) і ми отримаємо потрібний результат, але на практиці все дещо складніше.

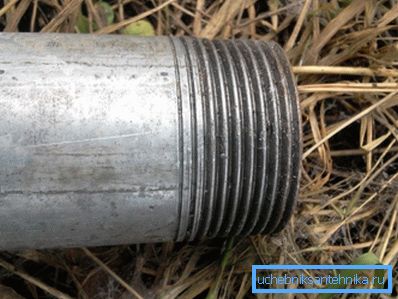

Вся справа в тому, що дюйми характеризують трубну різьбу, яка нарізається по зовнішньому діаметру, а при підборі труб (особливо коли проводиться заміна металевих виробів пластиковими) важливий діаметр внутрішній.

Так що професійні сантехніки використовують стандартні співвідношення:

• Водопровідна труба 1 2 дюйми - умовний прохід 15 мм, зовнішній діаметр від 20 до 22 мм.
• Водопровідна труба 3 4 -Проходьте в 20 мм, зовнішнє розтин від 25 до 27 мм.
• Дюймовий виріб - 25 і 32 мм відповідно.
• Водопровідна труба 1 + 1 2 - умовний прохід в 40 мм, в залежності від товщини стінки може мати діаметр від 45 до 50 мм.

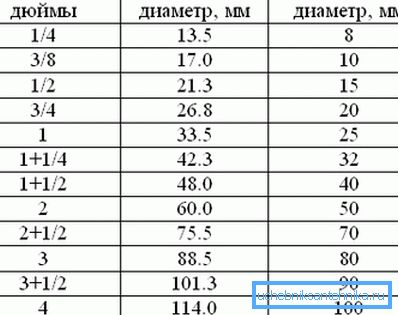

Також в нашій статті наводяться таблиці співвідношень дюймових і метричних габаритів найбільш часто використовуваних в роботі труб.

Пропускна спроможність

Іноді для підбору деталей, використовуваних при прокладці комунікацій, потрібно з'ясувати пропускну здатність труби певного діаметру.

Ця величина показує, який обсяг рідини може пройти по внутрішньому каналу за одиницю часу, і залежить від наступних чинників:

• Матеріал, з якого виготовлена ​​труба.
• Форма вироби (кругла / профільна).
• Діаметр умовного проходу.
• Загальна довжина контуру.
• Наявність ухилу і його ступінь.
• Тиск в системі.

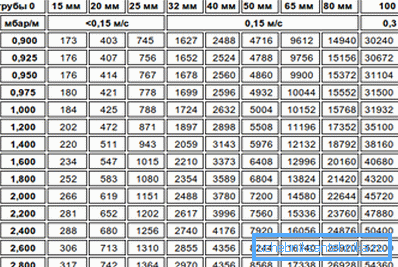

Для розрахунку цієї величини зазвичай використовуються досить громіздкі формули, тому сантехніки зазвичай або застосовують стандартні, перевірені часом рішення, або використовують табличні значення. Так, згідно з такою таблицею, пропускна здатність водопровідної труби 100 мм при швидкості руху рідини в 0,3 м / с і тиску в 90 Па / м складе близько 30 тис. Кг / год.

Зверніть увагу! Щоб не проводити обчислення своїми руками, можна завантажити спеціальну програму-калькулятор.

Методики обміру в домашніх умовах

Провести завмер труби своїми руками можна декількома способами:

• Якщо виріб має досить великий діаметр, то найпростіше скористатися гнучкою мірної стрічкою (відмінно підійде кравецькі метр). Обертаємо стрічку навколо труби і заміряємо довжину окружності в найширшій частині. Потім обчислюємо діаметр, розділивши довжину окружності на число «Пі», приблизно рівне 3,1416.

Зверніть увагу! Оскільки в побуті використовуються стандартизовані деталі, то інструкція рекомендує просто розділити довжину окружності на 3: точність буде цілком достатньою.

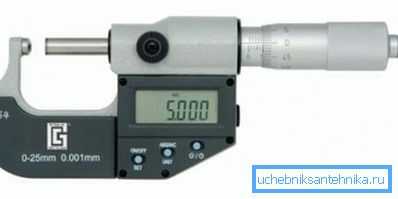

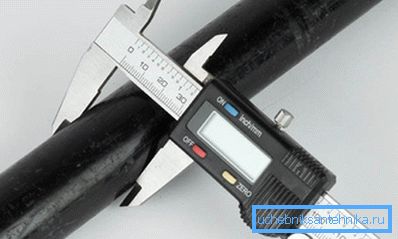

• Для роботи з трубами малого діаметру можна використовувати штангенциркуль або мікрометр. Якщо ви стикаєтеся з подібними завданнями на постійній основі, то краще придбати модель з електронним дисплеєм: ціна у неї трохи вище, ніж у стандартних вимірювальних приладів, але і користуватися їй незрівнянно зручніше.
• За допомогою штангенциркуля також можна визначити внутрішній діаметр вироби. Для цього на зрізі в декількох місцях заміряємо товщину стінки, обчислюємо середнє значення цього параметра і двічі віднімаємо його з встановленої величини зовнішнього діаметра.

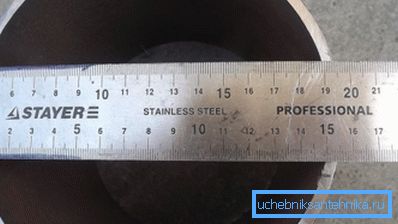

• Нарешті, для вирішення поставленого завдання можна скористатися графічними програмами. До труби, яку потрібно виміряти, докладаємо або лінійку, або об'єкт із заздалегідь відомими розмірами (наприклад, сірникову коробку). Виріб фотографуємо, а потім за допомогою комп'ютерних програм співвідносимо габарити еталона з габаритами труби.

Зверніть увагу! Найчастіше цю методику застосовують для масштабних об'єктів, а також для труб, доступ до яких отримати дуже складно.

висновок

Дізнатися, який виріб перед нами - водопровідна труба 50 мм, 60 мм або 1 1/2 дюйма - можна декількома способами. І чим точніше ми проведемо виміри, тим вище буде ймовірність, що для з'єднання або заміни буде підібрана відповідна деталь. Більш детально ознайомитися з принципами вимірювання трубної продукції можна на відео в цій статті.
