Як закріпити насос в колодязі за допомогою троса

Автономне водопостачання ділянки не обмежується пристроєм колодязя. Необхідно доставити воду в точки водорозбору по трубопроводу. Коли глибина джерела перевищує 7 м, слід використовувати занурювальний насос вібраційного або відцентрового типу.

Їх конструкція дозволяє піднімати воду з глибин до 90 м з необхідним напором, при цьому витрати електроенергії значно нижче, ніж у поверхневих агрегатів. Перевага заглибних насосів - відносна тиша під час роботи, так як вода служить природних звукоизолятором. чутно тільки, як клацає реле.

Крім того, таке обладнання захищене від морозів і може в будь-який час року показувати стабільну і злагоджену роботу. Основним питанням при експлуатації насосу для колодязя є правильний вибір моделі під свої потреби, а також правильний монтаж насоса в колодязі.

Характеристики насосу

З назви обладнання можна зробити логічний висновок, що воно повинно працювати зануреним у воду. Це дає можливість останньої охолоджувати його корпус і двигун. Коли рівень води в джерелі знижується до критичного, захисна система «сухий хід» відключає насос.

В колодязях можна застосовувати обладнання, розроблене виключно для такого типу джерел, а також свердловинне. Їх пристрій практично однаково, відрізняє їх тільки форма, ціна, вона трохи нижче, і розмір.

При цьому вузька форма і маленький діаметр свердловинного обладнання є скоріше недоліком для використання в колодязях. Наприклад, коли довжина насоса для свердловин складе 900 мм, важко буде витримати умови в неглибокому джерелі, які наказують, що в колодязі до дна насос не мають нижче 1 м. Але, це не заважає застосовувати їх навіть частіше, ніж стандартне обладнання.

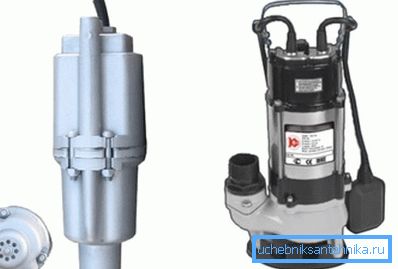

Типи насосів для колодязя ділять на:

• відцентрові;
• вібраційні;
• шнекові;
• вихрові.

Принцип роботи у них різний.

Вибираємо погружной насос

Попередньо слід знати, як розрахувати потужність насоса для колодязя. Наприклад, продуктивність обладнання повинна відповідати потребам у воді, при цьому вона може бути навіть злегка більшою за цим параметром.

Визначається необхідний витрата підсумовуванням споживання умивальника, кухонної раковини, пральної машини і душа. Крім того, можна сюди додати і користування води для поливу, раковини на кухні, ванній і пральної машини.

На другому етапі визначте реальний витрата в одиницю часу. Погодьтеся, малоймовірно, щоб усі точки водорозбору включилися на повну потужність одночасно. Для цього можна загальна витрата прийняти за 60-80%, і якщо продуктивність насоса виражено в м3 / год, значення в л / год слід помножити на 3,6.

монтаж насоса

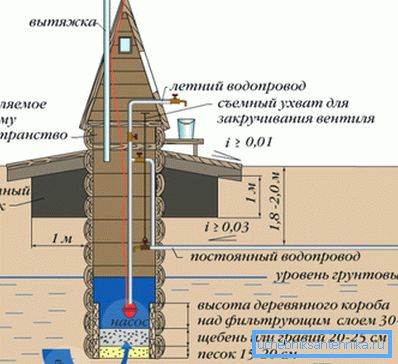

Якщо ви перед тим, як підключити насос в колодязі не розробили схему підведення до нього водопроводу, значить, прийшов час це зробити. Установка устаткування проводиться в останню чергу.

Можна сміливо сказати, що нічого складного підключення насоса до колодязя і прокладка трубопроводу не представляє. Необхідно тільки дотримувати загальновідомі правила і деякі нюанси. Краще, звичайно, коли ви візьмете до себе в помічники когось, щоб була певна страховка в діях.

пристрій водопроводу

Протягнути трубопровід слід обов'язково, навіть якщо ви не будете використовувати насос для подачі води в будинок. Не можна, щоб поруч з ним утворювалася калюжа, вода з якої може потрапити назад в шахту джерела. В крайньому випадку, відведіть воду на 2-3 м в сторону і зробіть кран, а місце біля нього забетонують і зробіть стік подалі від джерела.

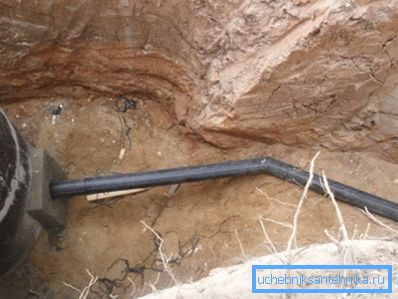

Для підведення водопроводу до будинку необхідно зробити траншею своїми руками або за допомогою техніки на глибині, яка не дозволить воді замерзнути в трубі взимку. Якщо умови ділянки не дозволяють, тоді доведеться зробити його утеплення з використанням пінопласту і мінеральної вати. Можна його також обмотати гріє кабелем, який не дозволить рідини замерзнути і зруйнувати трубопровід.

Щоб не ушкодилася пластикова труба подачі води, стежте, щоб в траншеї не було битого скла, гострих каменів і інших ріжучих предметів. Дно котловану засипте шаром піску і вистеліть геотекстилем.

установка

Пропонується інструкція, яка допоможе зрозуміти процес:

1. Приготуйте трос для підвішування, краще, щоб він був з нержавійки, але підійде і оцинкований, і капронову.

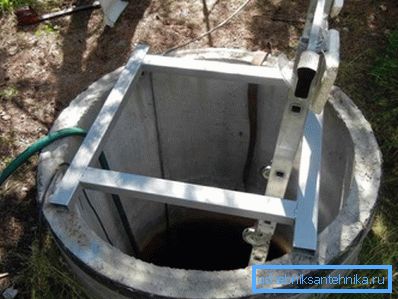

1. Зробіть кріпильну раму для підвісу. Для цього візьміть куточок з полицею 50 і зваріть з нього квадратний каркас, а потім встановіть його на оголовок колодязя.

1. Просвердлите в одному з куточків отвір для протягання троса і його фіксації.

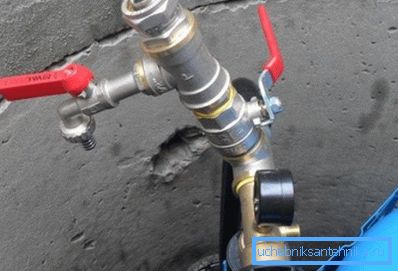

2. Підготуйте трійник для виведення з насоса в трубопровід.
3. Підключіть його до обладнання.
4. Відмотати електричний кабель на необхідну довжину.
5. Встановіть зворотний клапан на вихідний отвір насоса, в тому випадку, якщо він не був передбачений на виробництві. При цьому використовуйте пакувальний сантехнічний матеріал.
6. Приєднайте до зворотного клапану латунну або пластикову муфту.
7. З'єднайте трубу з муфтою.

1. Прикріпіть електричний кабель до водопровідної труби пластиковими хомутами або ізоляційною стрічкою з кроком 500 мм, тоді він не буде бовтатися в колодязі.

Порада: примотують кабель не щільно, а з невеликим провисом.

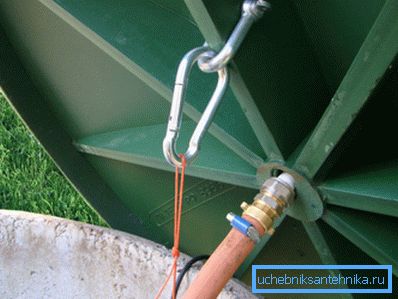

1. Протягніть страхувальний трос в вушка, розташовані на оголовке насоса, і закріпіть його.
2. Розкладіть всі деталі в пряму лінію, щоб у вас вийшло:

• труба;
• на ній електрокабель;
• поруч страхувальний трос.

1. Почніть не поспішаючи опускати насос, бажано, щоб у вас був при цьому процесі помічник.

Порада: піднімання, опускання, а також заміна насоса в колодязі проводиться тільки за трос, за кабель це робити заборонено.

1. Опустіть обладнання на потрібну глибину колодязної конструкції, нагадаємо, що воно не повинно бути ближче одне метра на дно джерела, закріпіть другий кінець троса на каркасній рамі. Протягніть кінець через отвір і зафіксуйте.
2. Приєднайте до обладнання вертикальний трубопровід з трійником. Щоб це зробити, потрібно опуститися в колодязь і з'єднати їх між собою американкою з сантехпастой і клоччям.

Порада: щоб не опускатися в колодязь для монтажних робіт, можна використовувати гнучкий шланг для насоса в колодязь або м'яку трубу, щоб проводити всі роботи зверху.

1. Електричний кабель можна вивести наверх, а можна і в траншею, якщо було прийнято у такий спосіб заводити його в будинок.

Коли насосне обладнання встановлено, можна продовжити прокладку трубопроводу через фундамент і підведення його до точки установки гідроакумулятора, фільтра і бойлера. По завершенню монтажних робіт траншею укутайте в геотекстиль і засипте піщаним шаром висотою 100 мм, а потім грунтом.

Додаткове обладнання

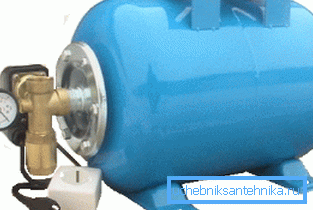

Ніхто не сперечається, що можна користуватися насосом для колодязя простим способом, натискати на кнопку, коли потрібна вода в будинку. Ще один варіант - зробити автоматизацію процесу, для чого буде потрібно гідроакумулятор і реле тиску.

Перший служить проміжною ланкою між споживачами і насосом. При цьому його використання істотно збільшує термін експлуатації обладнання. Можна підібрати такий обсяг ємності, щоб води з певним напором вистачало на кілька годин, а насос при цьому не діятиме.

Реле тиск служить для автоматичного включення помпи при критичному рівні води в гидроаккумуляторе. Після заповнення ємності воно відключить її.

висновок

Процес монтажу насосу в колодязь не викликає труднощів, необхідно лише дотримуватися при цьому певних правил. Крім того, необхідно перед цим передбачити варіанти відведення води з джерела, підготувавши всі заздалегідь.

Велику роль у збільшенні терміну експлуатації обладнання грають додаткові аксесуари - гідроакумулятор і реле тиску. У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
