Як завести воду в будинок з свердловини - весь комплекс

Автономне водопостачання - це потрібна, але при цьому дуже відповідальна річ. Вам належить не тільки розробити джерело, а й забезпечити безперебійну подачу води з потрібними параметрами тиску, хімічного складу і обсягу. Ми розповімо, як підвести в будинок воду від свердловини своїми руками, а також як підключити і налагодити необхідне обладнання.

Автономна система подачі води

З чого складається

Система автономного водопостачання - це комплекс засобів, що забезпечують підняття води зі свердловини, її транспортування, накопичення, створення необхідних параметрів тиску, а також управління та координацію роботи всіх елементів системи.

Сучасні технічні і матеріальні можливості дозволяють створити повністю автономну і керовану автоматикою систему водопостачання, тому ми розглянемо саме такий варіант комплектації.

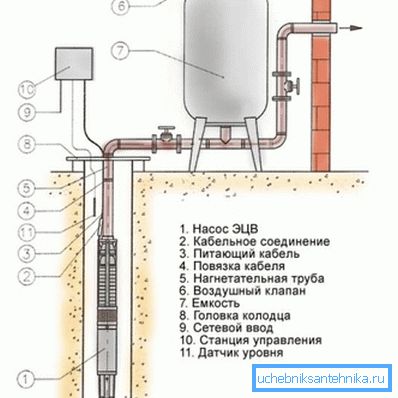

Отже, до складу свердловинного водопроводу входять:

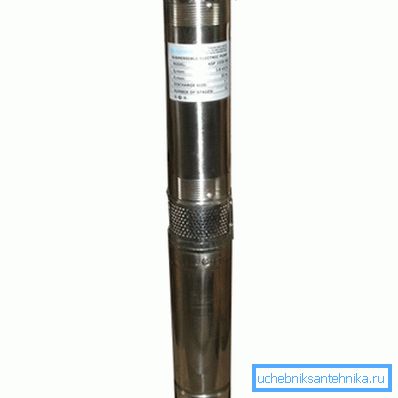

1. Глибинний насос для свердловини. Більшість свердловин мають глибину, більшу 8-ми метрів, тому використовувати припадає саме погружной агрегат;
2. Ніпель з двосторонньої зовнішньої різьбленням, зворотний клапан і муфта для з'єднання вихідного отвору насоса з підйомною трубою;
3. Водопідіймальна труба. Тут важливо підібрати виріб, здатне витримати тиск відповідно глибині свердловини, краще використовувати металопластикові або полімерні моделі, ми радимо труби з поліетилену низького тиску (ПНД);
4. Кабель електроживлення двигуна насоса і гермоввод (вологозахисний клемник);
5. Фітинг для переходу від вертикальної труби до горизонтальної. Це може бути коліно або трійник, в залежності від особливостей розведення труб;
6. Оголовок свердловини. Це виріб являє собою герметичну кришку на гвинтових затисках з висновком для труби і кабелю, а також з кріпленням для страхувального троса;
7. Горизонтальна труба для транспортування води від джерела до дому. Тут також краще використовувати ПНД-трубу того ж діаметру;
8. Набір фітингів для підключення ресивера: поворотні муфти, кутовий фільтр, ніпель. Залежно від особливостей конфігурації труб цей набір може змінюватися;
9. Гідроакумуляторний бак (ресивер) на 200 літрів. Краще використовувати пластикові вироби з мембраною, оснащені манометром і реле тиску;
10. Магнітний пускач, клеми якого замикають / розмикають ланцюг живлення насоса. Управляється пускач з допомогою оперативного струму від реле тиску ресивера. Встановлюють для пуску потужних насосів з великими пусковими струмами;
11. Станція управління насосом, що дозволяє виробляти ручний пуск і перезапуск приладу;
12. Датчик рівня води в свердловині і реле аварійного відключення насоса при падінні рівня води нижче допустимого.

Зверніть увагу! Насос і елементи керуючої автоматики повинні бути максимально якісними, тому економити і купувати вироби сумнівних виробників ми не рекомендуємо.

Занурення і підключення насоса

Перейдемо до справи.

Для початку слід зібрати систему підйому води на поверхню:

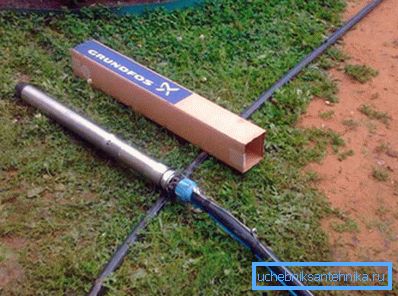

1. Беремо насос, і в його вихідний отвір укручуємо ніпель з зовнішньою різьбою. Потім на ніпель накручуємо зворотний клапан, а в нього укручуємо муфту для з'єднання з ПНД-трубою (муфта зазвичай використовується 32 / дюйм);

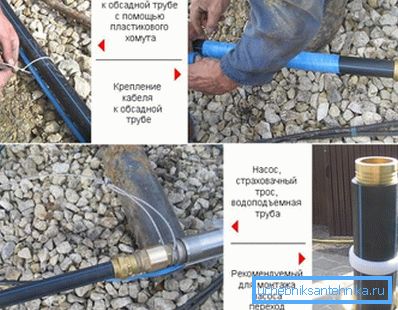

1. З'єднуємо муфту з водопідйомною трубою, попередньо відрізаною за розміром. Кабель живлення двигуна укладаємо уздовж труби і фіксуємо до неї ізолентою або хомутами через кожні 2 - 3 метри;

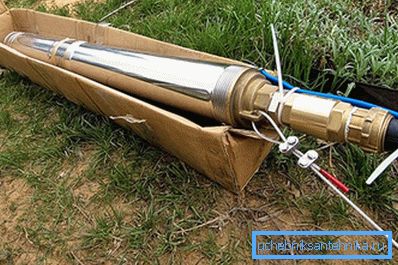

1. У кріпильні отвори на корпусі насоса протягуємо страхувальний трос (зазвичай йде в комплекті) і кріпимо його двома зажимами на болтах;

1. Беремо насос і за трубу акуратно опускаємо його в свердловину, намагаємося не торкатися стінок обсадної труби. Відстань до дна - не менше 1 - 2 метрів. Динамічний рівень води в свердловині повинен бути мінімум на 5 метра вище насоса;

1. Верхній кінець труби протягуємо в отвір оголовка свердловини і затискаємо, також чинимо з кабелем. Страхувальний трос кріпимо до спеціального кільцю на нижньому боці кришки оголовка;

1. Підключаємо кабель до мережі 220 В і виробляємо пробний пуск насоса. Якщо вода відразу не йде - потягніть її ротом з труби, можливо, не спрацював зворотний клапан через повітря в системі;

1. Якщо вода йде - значить, з першим етапом закінчено.

  Зверніть увагу! Якщо в конструкції насоса зворотний клапан вже передбачений, його краще продублювати латунним виробом, так як воно набагато надійніше: ціна гарного насоса занадто велика, щоб ризикувати.

підземний трубопровід

Тепер, власне, про те, як від свердловини завести в будинок воду. Для цих цілей краще використовувати трубу з поліетилену, так як вона продається в бухтах, і у вас є можливість вибрати відрізок потрібної довжини, щоб уникнути зайвих з'єднань.

Також стане в нагоді поворотне з'єднання для ПНД-труб і набір додаткових фітингів. Використовуйте тільки якісні вироби, ми рекомендуємо зупинити вибір на італійських виробників.

Отже, інструкція по прокладці труб від свердловини до будинку:

1. На глибину промерзання грунту (для кожного регіону своя, середня смуга Росії - близько 5 метра) викопуємо траншею від свердловини до будинку. Краще прокладати комунікацію по найкоротшій прямій лінії, так як тоді не знадобляться поворотні стикувальні вузли, та й витрата матеріалів буде нижче;

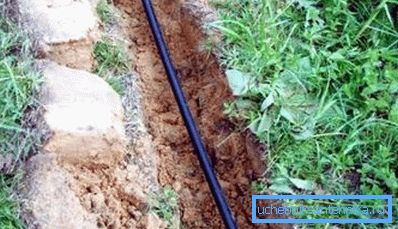

1. На дно траншеї підсипає шар піску висотою 10 - 20 см, з невеликим ухилом в бік свердловини (1% буде достатньо). На цю підсипку укладаємо трубу;

1. Один кінець шланга заводимо в кесон і з'єднуємо з допомогою коліна і фітингів з водопідйомною трубою;

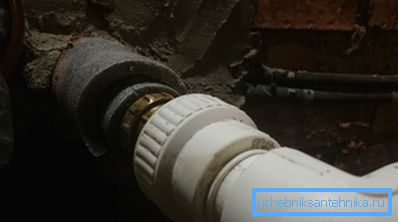

1. Другий кінець заводимо в спеціальний отвір в фундаменті будинку або цоколі, місце входу постачаємо втулкою з пластика і ретельно герметизируем силіконом або іншим герметиком;

1. Трубу засипаємо шаром піску так, щоб вона була вкрита на висоту 15 см, потім засипаємо траншею землею. Камені в землі потрапляти не повинні, трамбувати засипку можна.

1. У нижній частині труби краще передбачити дренажний кран для зливу води зі свердловини в разі консервації ділянки на зиму.

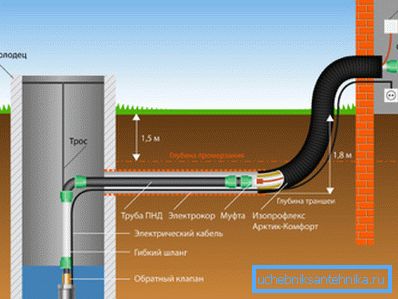

  Зверніть увагу! Якщо поглибити трубопровід нижче за рівень промерзання грунту не виходить, тоді його слід утеплити спеціальним кожухом з пінополістиролу, всередину якого краще вкласти нагрівальний кабель, який підключають до реле температури. Також надходять з ділянкою введення, що знаходяться на поверхні або близько від неї.

підключення ресивера

Як ми вже говорили, система водопостачання повинна не тільки доставити воду споживачеві, але і забезпечити прийнятні для нормальної експлуатації сантехнічного обладнання тиск і продуктивність. Насос здатний створити досить високий тиск, однак воно буде непостійним, і при різкому замиканні крана може статися гідроудар.

Крім того, якщо насос підключити до водопроводу безпосередньо, то при кожному відмиканні крана в будь-якому сантехнічному приладі (раковина, мийка, ванна, унітаз і т.д.) буде включатися двигун помпи. Це негативно позначиться на терміні служби двигуна, механіці насоса, а також вузлах відключення живлення на реле або пускачі.

Тому необхідний гідроакумулятор, який буде накопичувати воду під тиском і подавати її споживачеві. Коли тиск в баку пристрої впаде нижче певного рівня, спрацює реле тиску, яке замкне ланцюг живлення двигуна насоса, і він закачає необхідний обсяг води. Якщо ємність бака буде 100 літрів і більше, то для середньої за чисельністю сім'ї кількість запусків насоса буде невеликим, і він прослужить довго.

Як правило, обсяг бака ресивера розраховують виходячи зі співвідношення 20 л на кожен кран, в тому числі унітаз, полив рослин та інші.

Ми зупинилися на вводі труби в будинок. Йдемо далі:

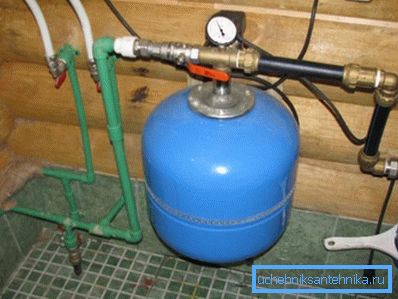

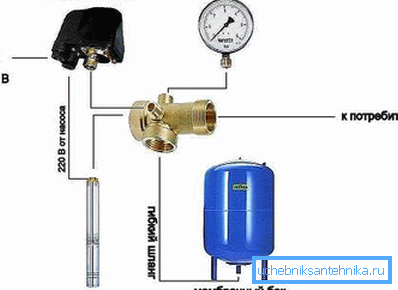

1. Введення труби з'єднуємо через муфту з пятівиводний штуцером. Муфту накручуємо на дюймовое отвір через ніпель з накидною гайкою;

1. На вхідний отвір ресивера накручуємо кутовий коліно, яке продовжуємо відрізком труби потрібної довжини. Якщо є можливість, замість труби і коліна використовуємо гнучкий шланг з краном;

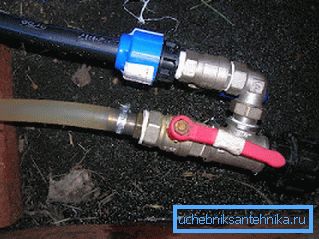

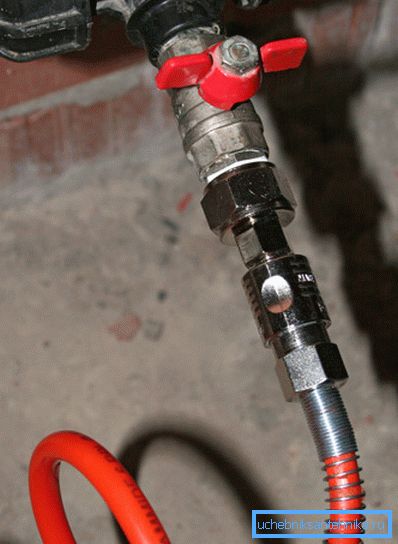

1. Кінець труби ресивера з'єднуємо через кульовий кран з накидною гайкою з будь-яким вільним дюймовим отвором штуцера. Якщо використаний шланг з краном, то його кінець просто накручуємо через перехідник ( «американка») на отвір штуцера;

1. До отвору? дюйма підключаємо манометр;
2. До незайнятому отвору? дюйма підключаємо реле тиску;

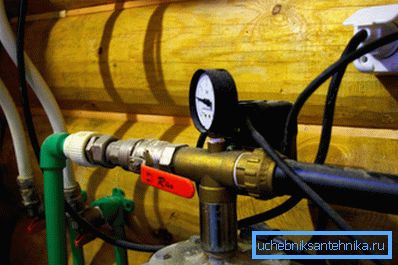

1. Час, що залишився незайнятим дюймовий отвір розподільної муфти з'єднуємо через кран з накидною гайкою з водопроводом, що йде до споживача;

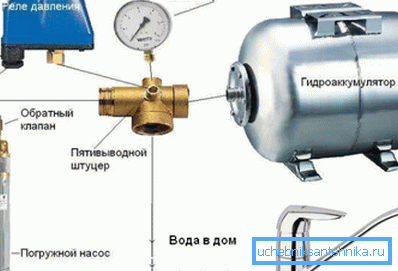

1. Кабель живлення насоса підключаємо до клем реле, які будуть виробляти пуск і відключення. Схема комутації проста і описана в інструкції до реле. Якщо необхідний пускач, тоді через реле виробляється запитка його котушки, а насос підключається до клем пускача;

1. Окремо заживлюємо кабель насоса через ручний вмикач, розрахований на пусковий струм двигуна з подвійним запасом;

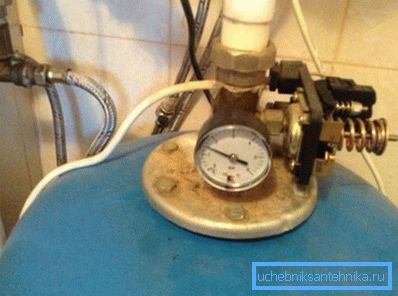

1. За допомогою ручного перемикача виробляємо запуск насосного обладнання і чекаємо, поки наповниться бак, і система автоматично відключить харчування двигуна помпи. Засікаємо по манометру тиск відключення. Потім відкриваємо кілька кранів і спускаємо воду до тих пір, поки система знов не запустить насос, також фіксуємо значення тиску;

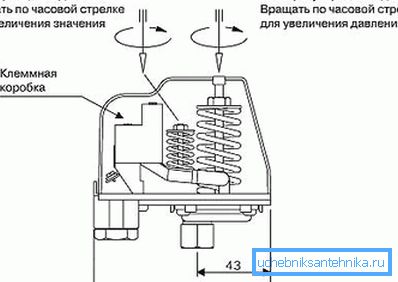

1. Звіряємо отримані значення з паспортними характеристиками ресивера, і, якщо необхідно, налаштовуємо реле.

висновок

Монтаж системи автономного водопостачання - завдання дуже відповідальна, що складається з безлічі етапів. Проте, весь комплекс робіт можна виконати самостійно, слідуючи пунктам нашого керівництва (дізнайтеся також як дістати зі свердловини насос).

На відео в цій статті процес показаний більш наочно.
