Як зробити бур для свердловини в домашніх умовах

Для того щоб обладнати на садовій ділянці автономну систему водопостачання зовсім не обов'язково споруджувати дорогу артезіанську свердловину, ціна якої може бути непорівнянна з потребами водозабезпечення. Більш розумно буде виготовити неглибоку свердловину на пісок, ресурсів якої цілком достатньо для водопостачання будь-якого дачної ділянки сезонний.

За умови, що грунтові води розташовані на невеликій глибині, а склад грунту на ділянці не містить скельних порід і складається переважно з піщаних і глинистих шарів грунту, таку свердловину можна виготовити самостійно за допомогою нескладних бурових пристроїв.

Ручне буріння свердловин

У цій статті йтиметься про те, як самому зробити бур для буріння свердловин глибиною до 20 метрів без використання спеціальної важкої техніки.

Читачеві буде запропонована інструкція з виготовлення трьох видів саморобних пристроїв для ручного буріння свердловин, які набули найбільшого поширення серед власників садових ділянок.

Крім опису в цій статті містяться креслення бура для свердловини своїми руками, за якими при наявності досвіду слюсарних робіт можна своїми силами виготовити нескладний буровий інструмент.

Ударно-канатне буріння

Цей вид бурових робіт зручний тим, що не вимагає виготовлення будь-яких спеціальних пристроїв, а бурову установку можна зібрати з підручних матеріалів. До того ж він дозволяє виконувати всі роботи самостійно без сторонньої допомоги.

Суть цього виду буріння полягає в наступному:

1. в свердловину з великої висоти скидається прив'язана до канату важка труба з загостреним торцем.
2. Під дією своєї ваги при падінні на дно свердловини стінки труби врізаються в тіло забою, і деяка частина грунту потрапляє в трубу.
3. Після цього трубу знову піднімають на певну висоту і різко скидають вниз.
4. Поступово свердловина поглиблюється, а грунт із забою накопичується в ударній трубі.
5. Після кількох ударів трубу витягують на поверхню за допомогою ручної або електричної лебідки для її очищення.
6. Після підйому ударної головки вона відводиться в сторону і очищається від бурової породи декількома ударами важкого молотка, а потім весь процес починається заново.

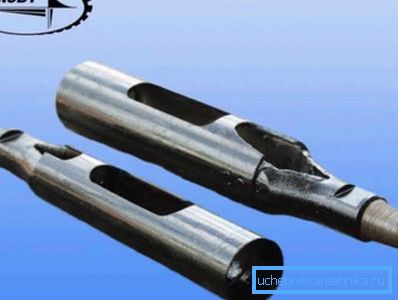

ударний бур

Таким чином, буріння триває до тих пір, поки не буде досягнута необхідна глибина свердловини.

Далі буде описано, як зробити бур для буріння свердловин ударно-канатним способом, а також як виготовити найпростішу бурову установку:

1. Над передбачуваним місцем буріння свердловини встановити триногу висотою 2-3 м.
2. На її вершині потрібно закріпити блок для каната, а до однієї або до двох опор прикріпити ручну або електричну лебідку.
3. Ударний бур є товстостінну трубу, яка своїм діаметром повинна відповідати діаметру стовбура майбутньої свердловини.
4. До верхнього кінця труби перпендикулярно її поздовжньої осі потрібно приварити смугу з товстого металу з отвором, діаметр якого повинен відповідати товщині підйомного каната. Отвір слід розташувати по осьовій лінії труби.
5. На нижньому торці труби необхідно виконати кільцеву або зубчасту заточку. Якщо є можливість, після заточки бажано загартувати торець в муфельній печі.
6. Для полегшення очищення від грунту у верхній частині труби можна зробити проріз або просвердлити кілька радіальних отворів.

   Порада! Якщо дозволяє потужність лебідки для прискорення роботи можна збільшити вагу ударного бура, встановивши в його верхній частині додаткові знімні металеві вантажі.

обертальний буріння

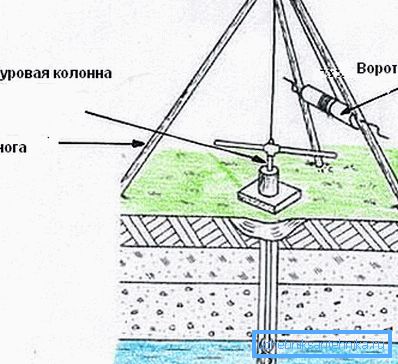

Цей вид робіт відрізняється тим, що робочий інструмент врізається в грунт і виймає залишкову породу під дією сил обертання. Для виконання цієї роботи задіюється, як правило, дві людини які розташовуються з двох сторін від бурової штанги і обертають її за допомогою воротка з довгого лома або сталевої труби.

Таким чином, неглибоку водяну свердловину на пісок можна виготовити за короткий час, не використовуючи ніякого додаткового обладнання. Все що для цього знадобиться це ручний бур необхідного діаметра, штанги для нарощування довжини робочого інструмента, дві труби для воротка достатньої довжини і кілька днів вільного часу.

спіральний бур

Для ручного буріння свердловин в легких, що не кам'янистих грунтах найчастіше використовується один з двох видів робочого інструмента: спіральний і ложкових бури.

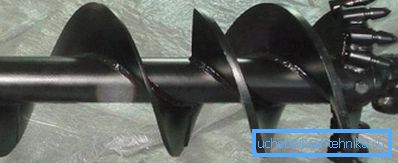

Спіральний (його ще називають шнековий) бур в робочому положенні являє собою вертикальну штангу з товстостінної труби, в нижньому торці якої встановлюється твердосплавний ріжучий інструмент. Уздовж штанги вгору від ріжучої кромки приварені спіральні смуги із загартованої сталі.

При обертанні ріжучакромка підрізає грунт, а спіральні смуги виштовхують його наверх, тим самим створюючи додатковий упор в напрямку буріння. В процесі роботи залишковий грунт зі свердловини накопичується між витками шнека, тому його необхідно періодично витягувати на поверхню для очищення.

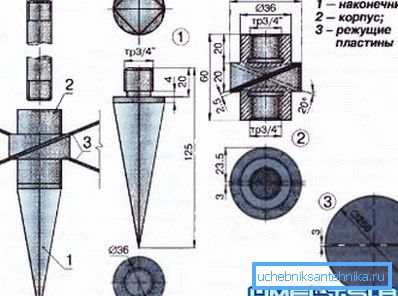

Перед тим як для зробити бур для свердловини потрібно підготувати товстостінну трубу необхідної довжини і металевий диск зі сталі товщиною 4-6 мм, зовнішнім діаметром рівним діаметру свердловини.

1. Нижній кінець труби необхідно загострити або вварити в нього заточений наконечник із загартованої сталі.
2. Металевий диск розпиляти навпіл і на ріжучої кромці кожної половинки виконати рівну або зубчасту заточку.
3. Половинки сталевого диска приварити до вертикальної штанги на відстані 125 мм від загостреного кінця з протилежних сторін під кутом 70 ° до її поздовжньої осі. Таким чином, кут між ними повинен складати 40 °.
4. У верхній частині штанги встановити різьбову муфту для нарощування її по довжині.

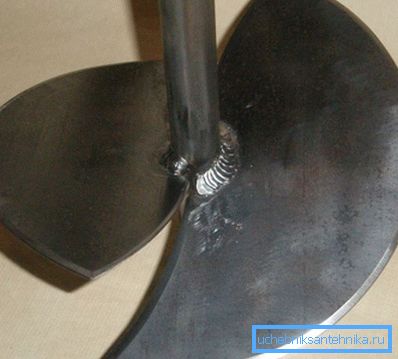

   Порада! Як деталей для шнека можна використовувати розрізаний навпіл пильний диск від циркулярної пилки відповідного діаметру.

ложковий бур

Для роботи в м'яких, стійких до осипання глинистих або піщаних грунтах можна використовувати бур-ложку. Він зручний тим, що розкриття ґрунту виконується не тільки нижній, а й бічний ріжучої крайкою, збираючи обрану породу всередині циліндра. Для його очищення також потрібно періодичне витяг робочого інструмента з свердловини на поверхню.

Щоб виготовити такий пристрій знадобиться товстостінна труба відповідного діаметру, зварювальний апарат та стандартний набір слюсарних інструментів.

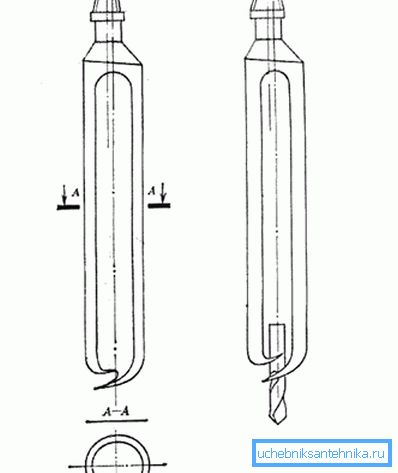

1. У відрізку труби необхідно зробити подовжню проріз відповідно до креслення.
2. За допомогою важкого молотка і брухту з плоским наконечником надати трубі необхідне перетин.
3. Виконати заточку нижньої і бічний різальних крайок.
4. У нижній частині труби по її поздовжньої осі приварити товсте свердло діаметром 18-36 мм.
5. До верхньої частини труби приварити вертикальну штангу. Поздовжня вісь штанги повинна бути зміщена в бік відносно поздовжньої осі робочого інструмента на 10-15 мм.

По можливості, рекомендується виконувати загартування ріжучих крайок будь-якого бурового інструменту.

   Порада! Ширина прорізу в трубі залежить від складу грунту і підбирається досвідченим шляхом. Чим сухіший і пухкий грунт знаходиться на ділянці, тим меншою ширини повинна бути проріз

висновок

Прочитавши цю статтю можна прийти до висновку, що при сприятливих геологічних умовах можна використовуючи саморобний обладнання виготовити неглибоку свердловину на власному садовій ділянці силами одного-двох чоловік.

Додаткову інформацію з цього питання можна отримати, подивившись відео в цій статті або почитавши схожі матеріали нашого сайту.
