Як зробити фільтр для свердловини самому

Для очищення забирається з свердловини води від твердих домішок використовуються спеціальні фільтри, які можуть бути виготовлені самостійно. Але перед тим, як зробити фільтр для свердловини, необхідно ознайомитися з наступними вимогами до цього пристрою:

• хороша пропускна здатність;
• стійкість до корозійного впливу;
• доступна вартість.

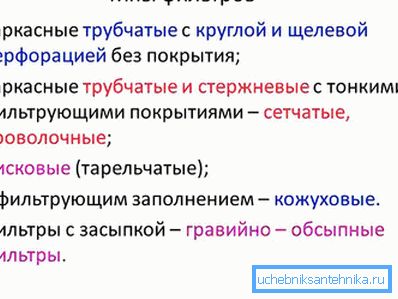

Крім цього, відповідно до використовуваним способом фільтрації, ці пристосування діляться на щілинні, дірчасті і гравійні.

Далі буде більш детально розглянуто кожен із зазначених видів, включаючи рекомендації по їх виготовленню.

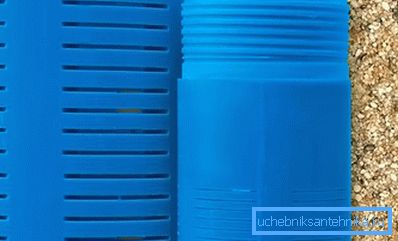

Щілинний фільтр з ПВХ

Фільтри цього типу виконуються у вигляді відрізка обсадної труби з пластика з поздовжньою щілинною перфорацією. Відзначимо, що крім свого основного призначення (затримання великих часток грунту) подібні пристосування сприяють зміцненню стінок свердловини.

Перед тим як виготовити фільтр, необхідно буде виміряти довжину відстійника, відповідну глибині свердловини, яка становить близько 1-1,5 м. Крім цього необхідно буде приготувати:

• відрізок пластикової труби;
• сітку латунну (або з «нержавійки»);
• болгарку (ножівку по металу);
• розмічальний інструмент (крейда або олівець).

Роботи починаються з розмітки і нарізки подовжніх щілин, які розташовуються або одна над іншою, або в шаховому порядку. Вибір ширини такої щілини залежить від якості ґрунту в місці установки фільтра (дрібнозернистий або крупнозернистий), а його довжина може становити від 2,5 до 7,5 см. З метою збереження кільцевої жорсткості труби на ній слід залишати цільні ділянки (без перфорації), які в подальшому можуть використовуватися для монтажу армуючого пояса.

Після підготовки щілин труба по всій довжині обмотується сталевим дротом (товщиною 3 мм) з нержавійки, витки якої укладаються по спіралі з кроком 20 см. Крім того, через кожні 40-50 см отримана обмотка точково припаивается. Поверх укладається фільтруюча сітка відповідного розміру, яка фіксується на трубі за допомогою тієї ж дроту, намотуваним з кроком 5-10 см.

В якості фільтруючого елемента використовується рулонний сітка з заздалегідь обраним розміром осередків (квадратного або галуном плетіння).

Фахівці запевняють, що для свердловинних систем найкраще підходять латунні сітки галуном плетіння, що володіють високими показниками проникності і міцності.

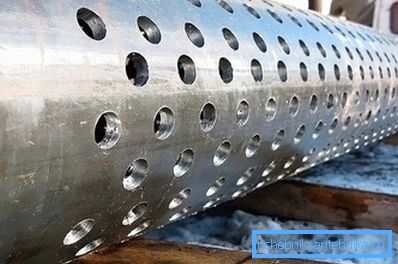

Фільтри дірчастого типу

Основні переваги конструкцій цього класу - їх низька собівартість, простота виготовлення і надійність. Для виготовлення дірчастого фільтруючого елемента необхідні такі матеріали та інструменти:

• відрізок труби потрібного діаметра;
• дриль з набором свердел;
• металева сітка потрібного розміру;
• розмічальний інструмент.

Роботи починаються з розмітки тієї частини труби, на яку передбачається нанести перфорацію (це приблизно четверта її частина, що розташовується безпосередньо в водоносної зоні).

Розмітку починають з ділянки труби, відступаючи від її краю на 10 см, при цьому відстань між отворами, що розташовуються в шаховому порядку, - 1-2 см.

З метою захисту перфорації від засмічення труба в робочій зоні вона обмотується спеціального фільтруючого сіткою, що монтується так само, як і в разі щілинного фільтра.

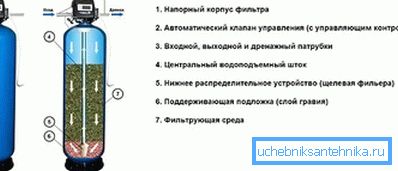

Фільтри з гравійної суміші

Цей спосіб фільтрації грунтових вод є найпростішим у виконанні і передбачає спорудження спеціальної перепони з дрібного гравію, що розміщується між грунтом і водозабірної трубою. Підготовка простору для розміщення гравійної суміші виробляється при бурінні свердловини, коли в придонному її зоні робиться невелике трапециевидное розширення.

Для його засипки підбирається гравійна суміш. Запам'ятайте, як правильно її підібрати: частинки суміші повинні в 5-10 разів перевищувати середній розмір гранул породи. Після відповідного відбору така «калиброванная» суміш поміщається в свердловину і утворює фільтраційний шар товщиною не менше 5 см. Зробити це зручніше за допомогою мішка з геотекстилю, опускається в нішу на довгих мотузках (вони потім просто обрізаються).

В результаті таких нескладних операцій на дні свердловини шахти утворюється фільтруючий шар, що затримує частинки піску і мулу. У разі дотримання наведених вище рекомендацій ви зможете забезпечити високу якість фільтрації, нічим не поступається фільтрам промислового виготовлення.
