Як зробити кесон для свердловини - поради і практичне

Після розробки джерела води його слід правильно обладнати. Головне завдання для регіонів з континентальним кліматом - це захист свердловини від зимових морозів і весняних паводків, тому ми вирішили розповісти, як зробити кесон для свердловини, так як він вирішує цю задачу на «відмінно».

кесон

призначення

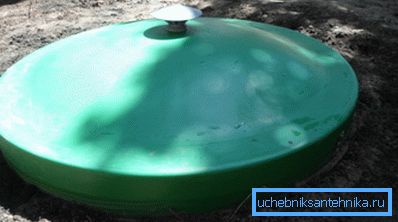

Перше і найбільш важливе призначення кесона - це захист внутрішнього простору від грунтових та паводкових вод, а також від атмосферних опадів. Друге призначення - захист оголовка від промерзання в зимовий період.

Всі ми знаємо з курсу фізики, що вода замерзає при нулі градусів за шкалою Цельсія, і після замерзання текти по трубах не може. Більш того, при кристалізації вода розширюється і розриває будь-яку ємність, в якій знаходиться, тому неутеплені свердловина може бути зруйнована морозом.

Для захисту конструкції і устаткування від дії низьких температур слід утеплити ту її частину, яка знаходиться вище за рівень промерзання грунту. З цією роллю відмінно справляється невелике приміщення, обладнане навколо гирла свердловини і утеплене хорошим теплоізоляційним матеріалом.

Крім морозу існує й інша небезпека: проникнення осадової, паводкової або грунтової води в водоносний горизонт. Найчастіше це відбувається внаслідок нещільного тампонування затрубного простору свердловини, або ж його відсутності, адже вода легко проникає в зазор між обсадної трубою і стінкою ствола шахти. Далі вона стікає по зовнішній стороні обсадної труби вниз, заражаючи водоносний пласт верхової брудом.

Тут знову-таки може допомогти будівництво приміщення навколо і над оголовком свердловини, яке зможе стримати тиск паводка і дощів, а також не допустити затоплення гирла об'єкта.

Зверніть увагу! Зробити кесонне спорудження цілком можна своїми руками, адже воно не вимагає занадто великої відповідальності і акуратності, а також не має складної конструкції, тому в разі допущених помилок нічого страшного не станеться.

Конструкція і різновиди

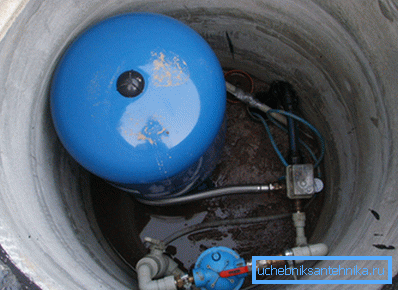

Конструкція кесонного споруди не регламентована і може мати практично будь-яку форму. Розміри приміщення вибирають такими, щоб в нього влізло обладнання кесона для свердловини, і зміг поміститися хоча б одна людина для ремонту та обслуговування об'єкта.

При високому рівні ґрунтових вод стіни кесонного споруди повинні бити додатково гідроізольовані для захисту від напірної води, а всі стики повинні бути ретельно герметизовані і ущільнені. Якщо рівень води в грунті не високий, досить захистити конструкцію від капілярної вологи і зробити щільну дах з герметичним люком.

Зверніть увагу! Як правило, спорудження опускають нижче рівня промерзання грунту на 50 - 200 см, щоб забезпечити запас на випадок аварійно-низьких морозів. Також трохи нижче висоти промерзання будуть розташовуватися водопровідні труби, а їх підключення зручніше проводити на деякій висоті над підлогою.

Ніяких додаткових вимог до конструкції кесона не висувається, тому зробити його можна з самих різних матеріалів із застосуванням різних технологій будівництва.

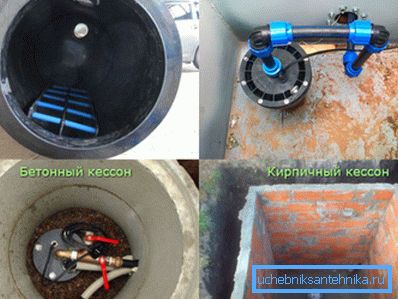

Розрізняють такі основні різновиди:

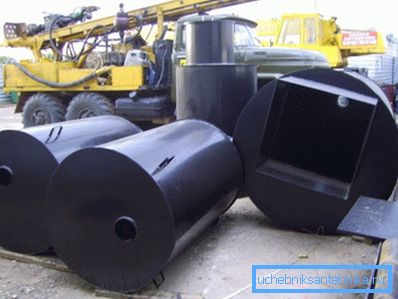

1. Кесон для свердловини з металу. Металеві кесони для свердловин виконують шляхом зварювання електродуговим зварюванням циліндричного або прямокутного приміщення навколо оголовка обсадної труби. Найбільш застосовні циліндричні конструкції, зроблені зі сталевої труби великого діаметра і листів стали для формування дна і даху: вони довговічні, міцні, надійні, але бояться корозії і погано зберігають тепло;
2. Цегляне приміщення. Відмінний, надійний і теплий варіант, однак ціна на цеглу і його укладання робить цей спосіб не найпопулярнішим серед власників свердловин;
3. Кесон для свердловини з бетонних кілець. Одне з найбільш надійних і міцних споруд, проте, наявність стиків між кільцями трохи знижує герметичність конструкції, а вага бетонних кілець вимагає наявності підйомної техніки і роздуває вартість навантаження і транспортування ЗБВ;
4. Монолітне бетонне спорудження. Найбільш прийнятна різновид по співвідношенню ціна / надійність, так як не має стиків і пов'язана арматурним каркасом, а виготовлення не вимагає роботи фахівців або покупки готових виробів;
5. Пластикова ємність. Найбільш відповідний варіант для зон з високими ґрунтовими водами, так як повністю герметичний і не схильний до корозії. Недолік - невисока міцність і хороша теплопровідність.

Виготовлення монолітного кесона

Якщо ви готові попрацювати самостійно, вам допоможе наша інструкція по збірці бетонного кесона:

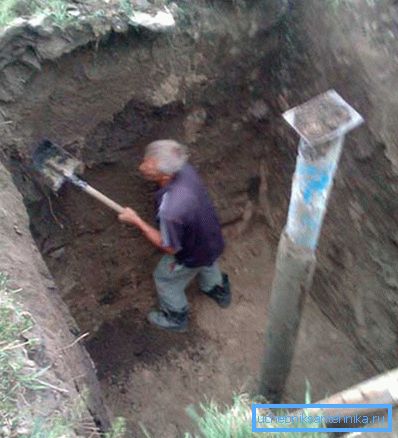

1. В першу чергу викопуємо яму за розмірами майбутньої конструкції і застилає її будівельним поліетиленом. Якщо всередині планується розміщення обладнання, то мінімальні розміри - 1.5х1.5х2.4 м. Глибину робимо з урахуванням підсипки з гравію заввишки 20 см, рівень підлоги повинен бути нижче рівня промерзання на два метри;

1. Ущільнюємо підсипку і починаємо будувати арматурний каркас для стін. Використовуємо прути діаметром 12 мм, ширина сітки - 30х30 см, відстань до стінок ями - не менше 70 мм. Прути в'яжемо сталевим дротом або зварює;

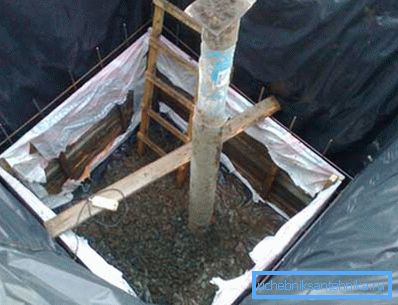

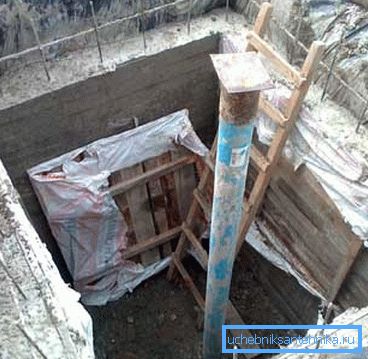

1. Зі старих дощок і листів фанери будуємо опалубку на відстані 50 мм від арматурного каркаса стін. Щити обтягуємо поліетиленовою плівкою зсередини і збиваємо в формі куба без дна і даху, в місцях входу комунікацій вставляємо гільзи із пластику або металу. Краще зробити всю опалубку відразу, щоб залити конструкцію за один захід;

1. Заливаємо в опалубку бетон марки М400 або вище, краще додати гідрофобні присадки. Для ущільнення використовуємо вібраційний інструмент, верхню кромку стін вирівнюємо за рівнем (простіше зробити на етапі будівництва опалубки);

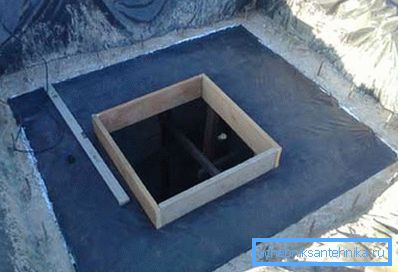

1. Чекаємо затвердіння бетону, потім демонтуємо опалубку і приступаємо до будівництва даху. Для цього на рівні верхньої кромки стін нашого споруди робимо настил з міцних дощок (товщина - 50 мм), який спирався на бруси перетином 150х150 мм або сталеві труби. Настил застилає подвійним шаром поліетилену і залишаємо як зовнішню опалубку стіни ями, в центрі даху вставляємо короб для люка;

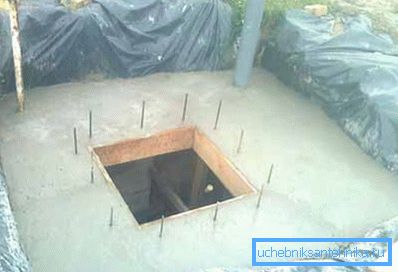

1. Укладаємо арматурну сітку, яку пов'язуємо з каркасом стін, і заливаємо плиту. Вставляємо гільзи для виведення вентиляції та поливального крана. Після застигання бетону демонтуємо опалубку, короб і настил з дощок, а отвір для люка обкладає цеглою на висоту 3-х рядів;

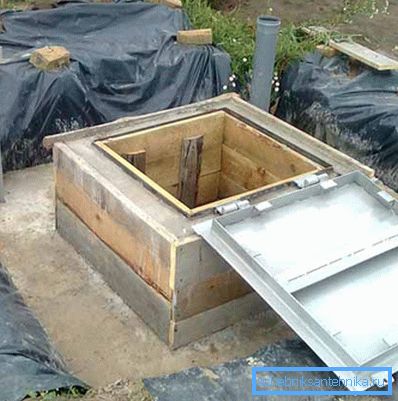

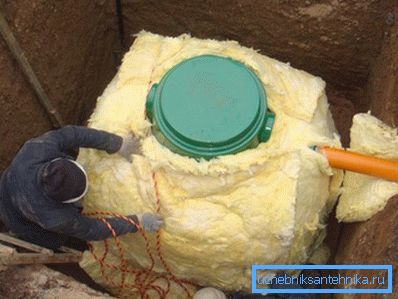

1. Надземну частину будови ретельно гідроізоліруем мастикою або проникаючим складом, а навколо бетонної коробки робимо невелику утеплену вимощення. Але ми рекомендуємо поглибити дах під землю, а стіни і стеля утеплити зсередини п'ятисантиметровим шаром пінополістиролу. Далі встановлюємо герметичний люк і трубу для вентиляції, яку накриваємо кришкою;

1. Місця входу труб ущільнюємо розчином і монтажною піною.

Зверніть увагу! В кінці будівництва, коли бетон повністю набере міцність, дах споруди свердловини слід покрити хорошим шаром бітуму і накрити поліетиленом зі стін. Потім можна кесон прикопати шаром глини.

висновок

Якщо ви хочете побудувати надійну і довговічну систему водопостачання в умовах російського клімату, вам не обійтися без кесона. Дотримуючись нашого керівництва, ви зможете побудувати один з найнадійніших його видів - монолітний кесон. Для тих, кого цікавлять подробиці, додається відео в цій статті.
