Як зробити саморобний бур для буріння свердловин для м'якого

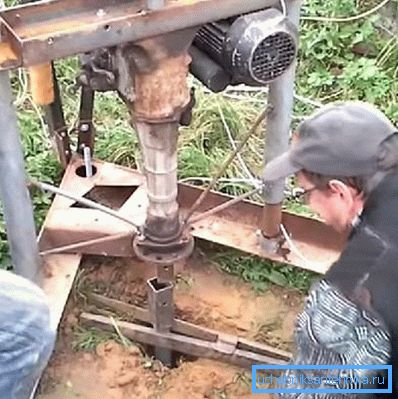

Для буріння неглибоких свердловин в м'якому грунті можна використовувати саморобний пристрій. При цьому максимальна глибина стовбура може бути не більше 20 м. Виготовити його можна маючи невеликі навички роботи зі зварювальним апаратом.

конструкція

1. Один з конструктивних елементів - роз'ємна бурова труба. Її довжина буде збільшуватися в міру збільшення глибини свердловини.

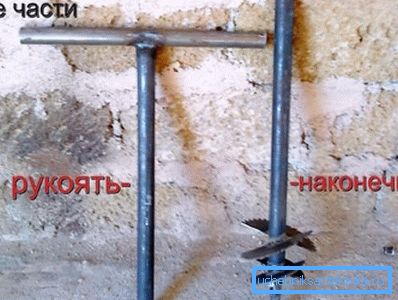

2. Наступна важлива частина - ручка, яка дозволяє обертати трубу своїми руками або з помічником за допомогою фізичних зусиль.
3. Головний елемент такого ручного інструменту - бур, виготовити який можна кількома способами.

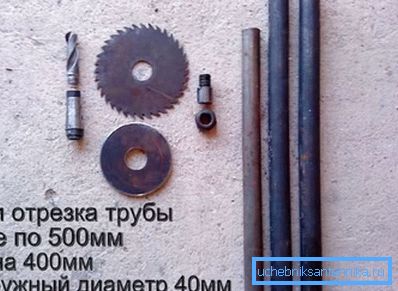

Порада: вирішили зробити бур, яким можна бурити саморобні свердловини для води самостійно, обов'язково використовуйте метал. При цьому у вас повинні бути навички роботи зі зварювальним устаткуванням.

Робимо бур самостійно

Нижче пропонується інструкція перевіреної в роботі конструкції. При роботі дотримуйтесь правил техніки безпеки.

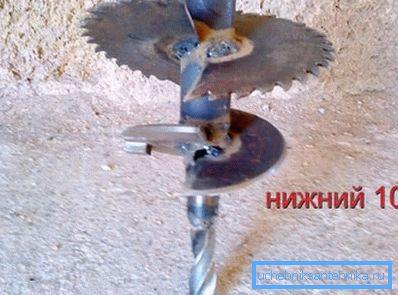

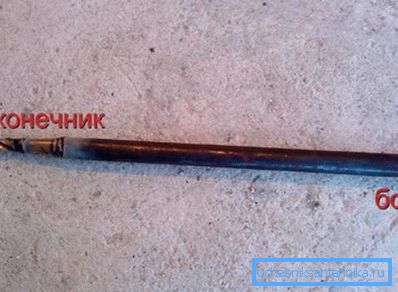

Найпростіший варіант - спіральний бур, для якого підбирається металевий стрижень, кінець якого добре загострюється. Для цього від вістря наконечника відступите 200 мм і приварите 2 ножа.

Виготовити їх можна з половинок сталевого диска, діаметр якого 100-150 мм. Приварите ножі до металевого стрижня під невеликим кутом, не більше 20? до горизонталі, розташувавши половинки навпроти один одного. Підсумковий кут між ними складе 40 ?.

Добре заточите ріжучі кромки ручного бура, тоді процес буде відбуватися швидко і без труднощів.

До речі, при виготовленні спірального бура на заводі, використовують спеціальну інструментальну сталь. Її спочатку нагрівають, а потім закручують в спіраль і загартовують. При цьому крок спіральних витків дорівнює їх діаметру.

Робочий процес

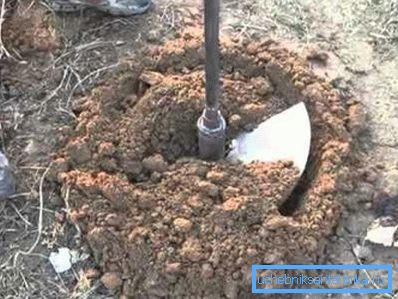

Від обертання рукояткою саморобний інструмент починає врізатися в шар грунту загостреними ножами. Потім його потрібно витягнути разом із зрізаною грунтом наверх. Землю висипають в стороні від місця буріння свердловини, наприклад, в тачку, щоб потім вивезти з ділянки. Після чого процедуру повторюють знову.

У міру того, як саморобна свердловина на воду буде збільшувати свою глибину, виробляєте збільшення штанги інструменту. Основні елементи закріплюйте між собою різьбовим або втулкові з'єднанням.

Для страховки від роз'єднання складових елементів, фіксуйте їх додатково шплинтами. При піднятті подовженого інструменту наверх, знімайте додаткові ланки штанги.

Порада: використовуйте спіральний бур для глинистих ґрунтів або з дрібним гравієм, який трапляється на шляху його вглиб свердловини.

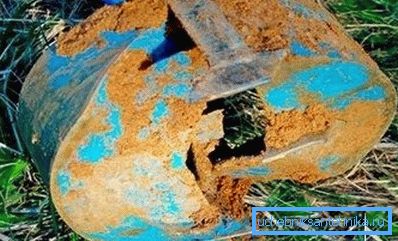

Конструкція бура ложкового типу

Якщо грунт стійкий до осипання, наприклад, суглинок, мокрий пісок, краще застосовувати бури-ложки. Виготовити його можна самостійно з циліндра, у якого в бічній поверхні необхідно зробити подовжню проріз.

Буває, що її форма може бути спиралевидной. Довжина бура-ложки традиційно не перевищує 700 мм.

Усередині яку видобувають порода тримається за рахунок стиснення і прилипання. Тому для більш сипучих грунтів застосовують більш вузький проріз в інструменті.

Зробити циліндр можна з листової сталі, яку необхідно згорнути по заданому діаметру. Можна взяти відповідний шматок металевої труби, яка спочатку має циліндричну форму.

Під час роботи бур-ложка виймає грунт горизонтальними нижніми крайками і вертикальної кромкою. Глина, пісок накопичується всередині циліндра. Іноді можна внизу приварити просте свердло по металу, але воно повинно бути розташоване строго по осі штанги.

Особливість інструменту в тому, що якщо осі штанги і свердла збігаються, то лінія осі корпусу разом з ріжучої кромкою зміщується на 1-1,5 мм щодо її.

За рахунок такого взаємного розташування осей інструмент може пробурити отвір більшого діаметру, ніж у нього самого. Це відбувається за рахунок прибирання грунту з бічних стін свердловини, завдяки поздовжньої ріжучої кромці. Періодично необхідно піднімати інструмент наверх для очищення.

Знайте, що ложковий бур нормально проходить через обсадні труби, які ставлять з метою недопущення обвалу шахти свердловини.

Чи вигідно ручне буріння

Його перевагою є:

• низька ціна робіт;
• використання ручного насоса в період відключення подачі електричної енергії;
• збереження ландшафту на заміській ділянці, так як на нього не буде заїжджати спеціальна бурова техніка.

недоліки:

• обмеження по глибині свердловини;
• неможливість використання в щільних грунтах.

Використовувати саморобні бури можна не тільки для виготовлення свердловин. Вони добре себе показали при установці заборів, пристрої стовпчастих фундаментів, посадці рослин та для інших садово-будівельних робіт. З вищесказаного стало зрозумілим, що виготовити такого «помічника» під силу будь-якому господареві приватного будинку, якщо буде відповідний інструмент і деякі навички роботи з ним.

висновок

Коли на заміській ділянці грунт м'який, можна пробурити водяну свердловину і простим саморобним інструментом. Для його виготовлення знадобитися матеріал, який завжди знайдеться в господарстві, а також зварювальний апарат.

Бур після цього можна використовувати і для інших робіт на ділянці. У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
