Який потрібен кабель для свердловинного насоса
Як правило, кабелю для свердловинних насосів в заводській комплектації устаткування недостатньо для підключення до джерела живлення і його доводиться нарощувати додатковим шматком. Знайти точно таку ж маркування вкрай складно, тому найчастіше доводиться використовувати інші марки, але тут є свої правила, які допоможуть вам при виборі.
Про деякі особливості і специфіку електричних проводів для таких цілей ми поговоримо нижче, а також подивимося як доповнення тематичне відео в цій статті.

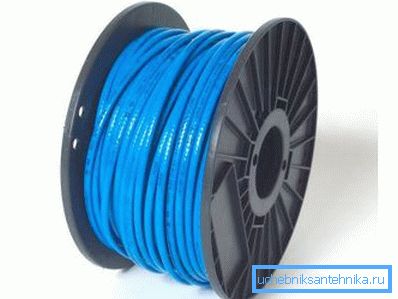

вибираємо кабель
Примітка. У більшості випадків виробники заглибних насосів пропонують свої кабелі для збільшення довжини, але їх ціна занадто висока, тому, найчастіше вдаються до інших варіантів. У таких випадках підходить будь-який захисний кабель ВВГ або ПВС потрібного перетину. Хоча багато хто стверджує, що найкращим вирішенням проблеми буде марка ТМЛ, хоча на практиці, на думку автора цієї статті, різниці не існує.
Довжина кабеля
- Для того щоб правильно підібрати переріз кабелю, вам необхідно знати відстань, на яке ви збираєтеся його подовжити і потужність експлуатованого насоса. Якщо з потужністю все зрозуміло (вона написана в техпаспорті і на самому агрегаті), то довжина визначається від автомата (джерела живлення) до самого насоса (не до місця з'єднання).
- Найчастіше, на такий параметр, як довжина не звертають уваги, так як додатковий шматок не перевищує двох-трьох десятків метрів, але так буває не завжди. Для заглибних насосів протяжність кабелю не повинна перевищувати 6% від максимально допустимого занепаду напруги.
Розрахувати це можна, використовуючи формулу L = (V *? V) / (I * 2 * 100 * (PF *? / Q)).
- Тут L є максимально допустимою довжиною;
- V - номінальною напругою (В);
- ?V - втрата напруги максимум (%);
- I - номінал насосу (А);
- p - 0? 02Ом / мм3 (Питомий опір для міді);
- q - перетин поперечне (мм) для кабелю;
- PF = 1.
вибір перетину
Як уже було згадано, кабель для свердловинних насосів підбирається по співвідношенню перетин / потужність, але щоб це було простіше, можна скористатися таблицею, наведеною нижче.
| Потужність двигуна | Перетин кабелю (мм2) | |||||||
| 41 | 41,5 | 42,5 | 44 | 46 | 410 | 416 | ||
| кВт | л. с. | Довжина кабелю (м) | ||||||
| 0,25 | 0,33 | 70 | 105 | 170 | ||||
| 0,37 | 0,50 | 60 | 90 | 140 | ||||
| 0,55 | 0,75 | 45 | 70 | 110 | 180 | |||
| 0,75 | 1,0 | 35 | 50 | 85 | 140 | 210 | ||
| 1,1 | 1,5 | 25 | 35 | 60 | 95 | 145 | 240 | |
| 1,5 | 2,0 | 30 | 45 | 75 | 115 | 190 | 305 | |
| 2,2 | 3,0 | 30 | 50 | 75 | 125 | 200 |
Таблиця для однофазних (230В, 50Гц) заглибних насосів
| Потужність двигуна | Перетин кабелю (мм2) | |||||||||||
| 41 | 41,5 | 42,5 | 44 | 46 | 410 | 4z16 | 425 | 435 | 450 | 470 | ||
| кВт | л. с. | Довжина кабелю (м) | ||||||||||
| 0,37 | 0,50 | 300 | ||||||||||
| 0,55 | 0,75 | 250 | 380 | |||||||||
| 0,75 | 1,0 | 195 | 295 | |||||||||
| 1,1 | 1,5 | 145 | 215 | 360 | ||||||||
| 1,5 | 2,0 | 105 | 160 | 265 | 425 | |||||||
| 2,2 | 3,0 | 70 | 110 | 160 | 290 | 440 | ||||||
| 3,0 | 4,0 | 55 | 85 | 145 | 220 | 330 | ||||||
| 4,0 | 5,5 | 40 | 60 | 105 | 165 | 250 | 415 | |||||
| 5,5 | 7,5 | 45 | 75 | 120 | 180 | 300 | 480 | |||||
| 7,5 | 10 | 35 | 55 | 95 | 135 | 220 | 340 | 585 | ||||
| 9,2 | 12,5 | 47 | 75 | 115 | 190 | 300 | 470 | |||||
| 11 | 15 | 40 | 85 | 95 | 160 | 260 | 405 | |||||
| 13 | 17,5 | 60 | 85 | 140 | 225 | 350 | 490 | |||||
| 15 | 20 | 50 | 75 | 125 | 195 | 305 | 430 | |||||
| 18,5 | 25 | 58 | 100 | 155 | 245 | 340 | 485 | |||||
| 22 | 30 | 49 | 85 | 130 | 205 | 285 | 410 | 570 | ||||
| 30 | 40 | 36 | 63 | 95 | 152 | 210 | 305 | 425 |
Таблиця для трифазних (400В, 50Гц) заглибних насосів
Здавалося б, навіщо приділяти так багато уваги для підбору перетину кабелю, і навіщо тут взагалі потрібна інструкція? Насправді це впливає тривалість експлуатаційного ресурсу і на роботу самого агрегату (дізнайтеся тут, як зробити фільтр для свердловини).
Справа в тому, що при заниженому перетині опір підвищується, отже, відбувається нагрів металевих (у даному випадку, мідних) жив від чого гріється ізоляція і термозбіжна муфта.
Такий процес може привести до ураження електричним струмом або просто до висихання ізоляції, що призводить її в непридатність. Крім того, енергію, витрачену на нагрівання, недоотримує двигун, значить, він буде не в змозі видавати покладену потужність.
При підключенні може виявитися, що кабель насоса для свердловини складається з трьох або з чотирьох жив, але це в основному залежить від того, однофазний насос або трифазний.
Так, для трифазного харчування вам однозначно потрібно чотири жили, тоді як для однієї фази можливі варіанти - все буде залежати від автоматики. Ця автоматика (реле тиску і датчика сухого ходу) можуть випускатися, як один блок, але можуть підключатися автономно, хоча цей фактор на кількість жив не впливає - буває по-різному.
з'єднання
Примітка. Термозбіжна муфта являє собою трубку певного діаметр, яка при нагріванні стягується і після охолодження залишається в тому ж положенні. Виробляються такі муфти з поліолефінів (органічних речовин і синтетичних полімерів), даючи в результаті міцний і еластичний матеріал.
Для з'єднання двох шматків кабелю своїми руками в першу чергу слід звернути увагу на те, як робити скручування на жилах, щоб вони не перегоріли і не розірвалися при натягу.
На верхньому малюнку показано три види скруток, використовуваних в таких випадках, але найбільш часто застосовують два перших способи - простий і бандажні. Практика показує, що вони досить міцні на розрив і ніколи не викликають іскріння.
Не забувайте про те, що перш, ніж приступити до зрощення кабелю, необхідно надіти термоусадки - товсту трубку на сам кабель, а тоненькі муфточки на кожну жилу окремо.

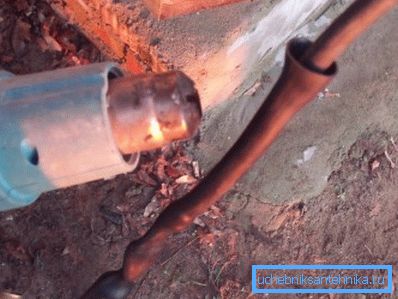

Після того як ви це зробили, акуратно підрізати всі дроти по необхідної довжині, зачищаєте кінці, приблизно по 50-60 мм і робите зрощування. Після цього зарухалися маленькі муфточки на скручування і запаюють їх, а потім паяете верхню термоусадку, як це показано на фото вгорі.
З'єднання без муфти
Справедливості заради, слід врахувати, що не завжди для нарощування кабелю на заглибних насосах необхідно використовувати термоусадочну муфту і скручування, але це стосується виключно свердловин. Справа в тому, що оголовок свердловини дуже часто проводиться з клемної колодкою всередині, за допомогою якої можна зробити зрощування (див.також статтю Види свердловин і їх особливості).
Робиться це досить легко і просто - кінці кожної з жил зачищаються приблизно на 10 мм і вставляються в отвори один навпроти одного. Тут дуже важливо, затиснути болт з необхідним зусиллям, тому що, перетискаючи його, ви можете розплющити провід по меленьким жилах, створивши, таким чином, слабкий ділянку в перерізі.
Примітка! Якщо ви затисне болт недостатньо сильно, то в колодці може виникнути іскріння, що призводить до окислення, а іноді і оплавлення колодки.
У більшості випадків сантехніки не користуються клемної колодкою, застосовуючи для нарощування термоусадочну муфту. При цьому вартість збільшується на копійки, а надійність з'єднання зростає в рази.
висновок
На закінчення хотілося б сказати про те, що нагрівання термозбіжних муфт на кабелі насосу вам не знадобиться спеціальних інструментів, типу паяльника або паяльної лампи. Полімер можна гріти відкритим вогнем і для цього достатньо навіть звичайних сірників і сухий тріски у вигляді скіпи (дізнайтеся також як зробити бур для свердловини своїми руками).
Успіхів!
