Який потрібен кран пе для підземної установки
Для водопроводу або газопроводу найзручніше врізати кульовий кран підземної установки з пластика. Така конструкція може забезпечити досить довгий період експлуатації, причому, без всяких проблем з технічним обслуговуванням.
Є багато варіантів матеріалів для такої запірної арматури, але пластик найбільш зручний, так як абсолютно не боїться вогкості і корозії. Ми розповімо, як його встановити і продемонструємо тематичне відео в цій статті.
крани ПЕ
опис
- Поліетиленові труби обходяться набагато дешевше металевих, тому більшість населених пунктів і різних промислових об'єктів не обходяться без комунікаційних трас з цього матеріалу. Крім того, ціна ПЕ крана набагато менше, ніж у сталевого аналога, але термін експлуатації при цьому незмірно більше, що теж грає далеко не останню роль у виборі матеріалів для трубопроводів.
- Широке застосування подібного механізму також обумовлено його досить широким діапазоном діаметрів - його можна монтувати на труби перетином від 20 до 315 мм і працювати він може при температурі від -20 ° C до +40? C, це прийнятно для будь-якого регіону РФ при підземній установці.
- Крім того, кульовий кран для підземної установки можна монтувати, що не облаштовуючи для цього спеціальний колодязь - для його регулювання досить вивести механізм управління назовні, а сам вузол можна засипати землею. Відстань до поверхні грунту від труби може складати від 1650 мм до 2750 мм.

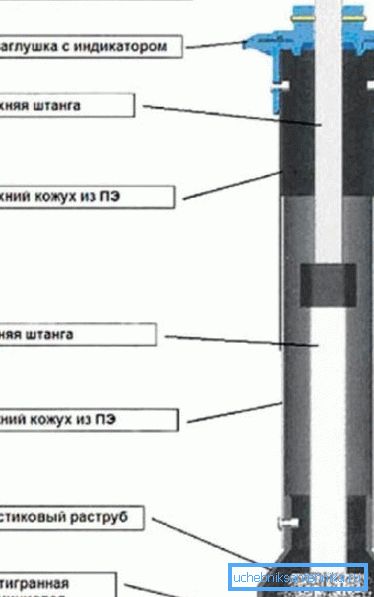

- Прут телескопії подовжується за рахунок квадратної полого профілю, на кінці якого приварюють шестигранную втулку, яка встановлюється на вісь крана і обертається за допомогою квадратного / шестигранного металевого прута.
- Виготовляють кульовий підземний кран з полімерних матеріалів (Конструкція призначена для зварювання встик, або для муфтового з'єднання труб). Патрубки виходу на даному механізмі робляться з ПЕ 100 SDR11 - цього цілком достатньо для газопроводів з тиском 10 бар і водопроводів з тиском 18 бар.
Примітка. На подовжувач встановлюють захисний поліетиленовий кожух з двох тонкостінних труб. Вони можуть вільно переміщатися одна в іншій.
Технічні характеристики деяких кранів
| Вид. застосування | Для газу 10 бар, для води 16 бар |
| SDR | SDR11 |
| матеріал | ПЕ80 / ПЕ100, ПЕ2406 / ПЕ3408 |
| Відкриття / закриття | ? повороту |
| температура | Від -29 до 600С |
| Тип проходу | повнопрохідний |
| Тип допоміжного штока | телескопічний подовжувач |
| Тип продувки | Без продувок, 1 продування, 2 продувки |
| Сварка корпусу і розтруба | Електрозварювання або муфтова |
| норми випробувань | EN 1555, ANSI / ASTM B16. 40 |
Таблиця для SDR11

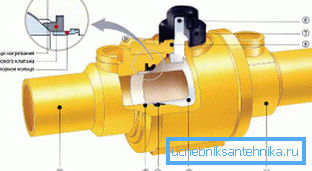

| № | ім'я | З чого зроблений |
| 1 | корпус | Поліетилен (ПЕ) |
| 2 | розтруб | Поліетилен (ПЕ) |
| 3 | куля | Поліпропілен (ПП) |
| 4 | Місце для кулі | NBR (гума) |
| 5 | опорне кільце | Поліпропілен (ПП) |
| 6 | шток | Ацетал |
| 7 | З'єднувач | Поліпропілен (ПП) |
| 8 | кільце підшипника | NBR (гума) |
| 9 | кільце адаптера | NBR (гума) |
Кульові крани ПЕ
| Діаметр (мм) | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 | 20 | 0,560 |
| Маса, кг) | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 | 25 | 0,560 |
Габарити. стандарт
| Діаметр (мм) | вид |
| 63 | без редуктора |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | З редуктором |
| 225 | |
| 250 | |
| 280 | |
| 315 (Повно-прохід.) | |
| 355 | |
| 400 |
ПЕ кран без продувки
| Діаметр (мм) | вид |
| 63 | без редуктора |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | З редуктором |
| 225 | |
| 250 | |
| 280 | |
| 315 (Повно-прохід.) | |
| 355 | |
| 400 |
З одного продувкою
| Діаметр (мм) | вид |
| 63 | без редуктора |
| 90 | |
| 110 | |
| 125 | |
| 140 | |
| 160 | |
| 180 | |
| 200 | З редуктором |
| 225 | |
| 250 | |
| 280 | |
| 315 (Повно-прохід.) | |
| 355 | |
| 400 |
З двома продуваннями
нюанси монтажу
Примітка. У Російській Федерації на даний момент водопровідний або газовий підземний кран не має достатньо широкого застосування. Проте, дуже багато будівельних організацій виявляють здоровий інтерес до таких конструкційних приладів.
Справжня запірна арматура в наземному або підземному (з використанням колодязів) виконанні може бути використана в газовому господарстві. Але, в той же час інструкція не рекомендує використовувати колодязі на протязі траси.
Вся справа в тому, що правила роботи в цих резервуарах і рекомендації по їх розкриттю значно ускладнює експлуатацію запірної арматури такого типу.
ВАТ Газпром розроблені певні технічні норми, в яких монтаж запірної арматури з поліетилену (ціна в розрахунок не береться) переважно проводиться без колодязів.
Колодязна установка рекомендована лише в тих випадках, коли трубопровід встановлений на великій глибині, яка не дозволяє використовувати телескопічний привід для регулювання.
Існує стандарт СТО ГАЗПРОМ 2-2.1-093-2006, в якому демонструються (ілюструються) рішення з проектування, будівництва та реконструкції поліетиленових трубопроводів для газових магістралей.
Там описані найрізноманітніші варіанти установки ПЕ кранів кульового типу, які можуть бути виконані:

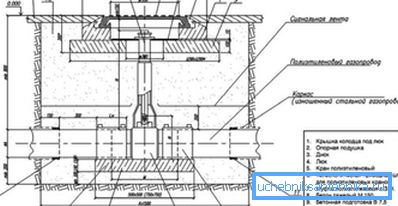

- Безпосередньо на проїжджій частині (посеред дороги);
- Безпосередньо на проїжджій частині (посеред дороги) і на пішохідних тротуарах, а також в парковій зоні;

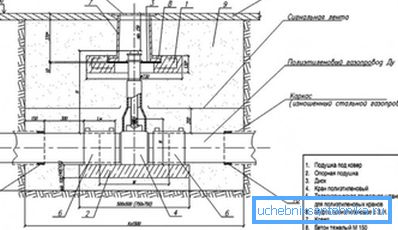

- Під килим (дерен) в парковій зоні або лісосмузі.
висновок
Монтаж ПЕ кранів своїми руками для домашнього водопроводу на даний момент кілька скрутний, тому що для цього немає спеціального обладнання, яке поставляється через мережу будівельних магазинів.
Якщо говорити про пластик, то для приватного сектора перевага віддається поліпропілену і на даний момент цей матеріал цілком задовольняє потреби мешканців приватного сектора.
