Інструмент для буріння свердловин - різновиди і особливості

Якщо ви вирішили пробити власну свердловину, то для цих цілей вам знадобиться певне обладнання і інструменти. Звичайно ж, найбільш простий спосіб - найняти професійних бурильників, які володіють всім необхідним. Але можна впоратися із завданням і самостійно.

У даній статті, проілюстрованою фото, мова піде про інструменти, які слід використовувати, якщо ви своїми руками будете бурити свердловину.

Основні пристосування для буріння

Відзначимо, що деякі інструменти можна зробити і самостійно, якщо їх ціна в магазині вас не влаштовує. Детальна інструкція, як зробити деяке обладнання, а також як його використовувати, доступна на нашому сайті.

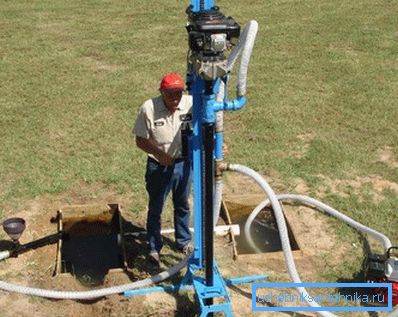

Сьогодні досить часто використовуються бурові верстати для буріння свердловин, але їх використання виправдане тільки в тому випадку, якщо вам потрібно пробитися на велику глибину.

Серед іншого інструментів варто відзначити шарошки для буріння свердловин, які не тільки пробиваються на певну глибину, але і паралельно здійснюють промивку свердловини. Такий тип інструменту рекомендується застосовувати на кам'янистих грунтах.

Розширювачі для буріння свердловин використовуються в тому випадку, якщо потрібно зробити не тільки глибокий, але і великий по діаметру ствол під трубу.

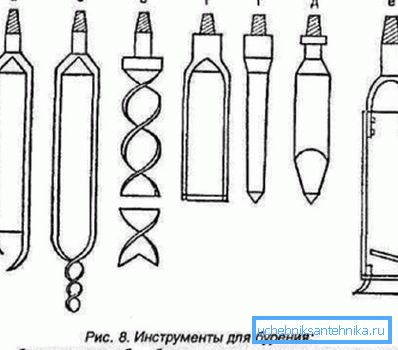

Тепер же давайте розглянемо окремі частини обладнання і інструменти, затребувані при бурінні свердловин.

бурова ложка

Такий інструмент застосовується при роботі на певних грунтах:

• глинистих;
• піщаних вологих;
• суглинних;
• пісках, до складу яких входить галька, гравій.

Особливість ложки полягає в тому, що їй притаманні два типи руху:

• поступальний;
• обертальний.

Бурова ложка являє собою особливий циліндр, що складається з наступних частин:

• головка з різьбленням;
• діаметр різьби відповідає діаметру штанги, на яку вона накручується;
• ріжучакромка;
• корпус - з поздовжнім розрізом;
• один край зігнутий всередину;
• другий заточений і виконує функції леза.

Грунт при бурінні потрапляє всередину циліндра і накопичується там до вилучення його зі стовбура.

Порада. Ложки мають різний діаметр і підбираються залежно від того, який саме діаметр труби ви плануєте встановити - 70, 140 або 198 міліметрів. Вибираючи ту чи іншу ложку, пам'ятайте, що діаметр повинен бути на 10 міліметрів менше діаметра обсадної труби.

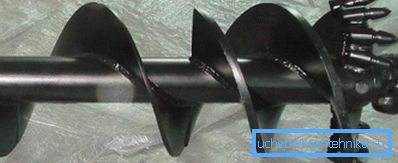

Спіральний бур і змійовики

Даний тип обладнання використовується в тому випадку, якщо необхідно пробити свердловину ну грунтах наступного типу:

• глинистих;
• суглинних;
• пісках з гравієм або шлаком.

Суть пристрою змійовика наступна:

• головка з різьбленням для з'єднання зі штангою;
• спіральний виток;
• на кінці витка передбачено спеціальне лезо.

При обертанні змійовик повільно вгризається в ґрунт, лезо починає зрізати землю, яка піднімається вгору по витків. Грунт накопичується на витках і вилучається з них після того, як змійовик буде витягнутий.

Відома багатьом желонка

Призначення даного обладнання полягає в тому, щоб піднімати на поверхню грунт.

Її рекомендується застосовувати на грунтах двох типів:

• пухких;
• сипучих.

Порада. Виготовити такі інструменти, як желонка або бур можна самостійно, маючи необхідний міцний метал. Або замовити виготовлення в слюсарній майстерні, що в будь-якому випадку обійдеться вам дешевше, ніж покупка інструментів в магазині.

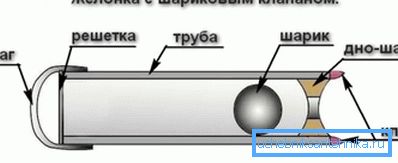

Желонка для свердловини являє собою пристрій наступного типу:

• шматок сталевої труби;
• діаметр труби залежить від передбачуваного розміру свердловини;
• внизу передбачений ріжучий черевик - кільце із загартованої сталі і лезо, розрізання грунт;
• також внизу є клапан, який забезпечує фіксування грунту всередині труби;
• після підняття желонки на поверхню клапан відкривається і грунт висипається.

Порада. При роботі на пливунах найкраще користуватися шатровим або тарілчастим плоским клапаном.

Штанги для обертання або ударів

Даний тип інструменту є спеціальні штангові труби, відмінно переносять навіть підвищені навантаження, серед яких:

• стиснення;
• вигин;
• розтягнення;
• скручування.

Також замість труб можуть використовуватися такі вироби, як:

• сталеві прути квадратного перетину;
• сталеві прути круглого перетину;
• водопровідні труби з посиленою стінкою.

Інструменти для обертального буріння

Окремо розглянемо ще кілька інструментів, які використовуються при обертальному способі буріння свердловин, який має на увазі:

• обертальний рух;
• необхідний натиск на грунт.

Для подібного типу буріння використовується спеціальний вертлюг, до якого також підключені:

• ротор;
• бурової насос;
• шланг.

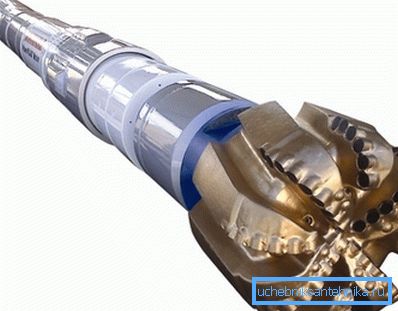

Порада. Якщо потрібно забезпечити обертання долота в самій шахті, то в такому випадку вам знадобляться гвинтові забійні двигуни для буріння свердловин.

В такому обладнання велика роль покладається на ротори - саме вони передають обертання всій колоні. Для цього застосовується лебідка, а швидкість обертання безпосередньо залежить від передавальних механізмів. Хоча є ротори, які здатні працювати індивідуально, тобто без використання лебідки.

Суть застосування вертлюга полягає в тому, що він забезпечує з'єднання:

• бурової колони;
• талевої системи.

Як результат такого з'єднання, відбувається обертання колони і здійснюється поставка так званого промивного розчину.

Внизу монтується спеціальний перехідник, що забезпечує надійне з'єднання всього пристрою з іншими інструментами, які здійснюють буріння.

Для подачі розчину для промивання використовується звичайний гнучкий шланг, за допомогою якого рідина закачується в труби. Подача рідини здійснюється під тиском, для чого використовується спеціальний насос.

Порада. Щоб запобігти коливання тиску при подачі рідини або ж хоча б мінімізувати його ймовірність, рекомендується застосовувати компенсатори. Вони встановлюються безпосередньо на насос і пом'якшують гідравлічні поштовхи.

На завершення

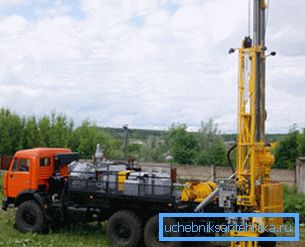

Це основний набір інструментів, за допомогою яких можна виконати буріння свердловини. Великі установки оснащуються приводами дизельного, електричного і газотурбінного типу.

У представленому відео в цій статті ви знайдете додаткову інформацію з даної теми.
