Кабельний колодязь: особливості будови і технологія монтажу

Для забезпечення доступу до провідників, телефонних мереж і іншим магістралях з метою огляду і ремонту встановлюють бетонний або пластиковий кабельний колодязь. І якщо раніше для виготовлення подібних споруд застосовувалися важкі модулі із залізобетону, то сьогодні їм на зміну поступово приходять легкі корпуси з технополімера.

Нижче ми розповімо про особливості конструкції цих виробів, опишемо їх основні переваги і технологію монтажу.

особливості пристрою

конструкція

Як ми зазначили вище, телефонні колодязі кабельної каналізації та інших провідників використовуються при прокладанні комунікації.

Вони виконують дві основні функції:

• По-перше, установка подібного пристрою забезпечує доступ до прокладених провідників без проведення земляних робіт. Щоб перевірити стан проводів, з'ясувати наявність пориву або провести ремонт, немає необхідності викопувати траншею. Досить відкрити люк і спуститися в камеру колодязя.
• По-друге, сучасні кабельні колодязі зв'язку мають досить простору внутрішню камеру, в якій можна розміщувати пасивне обладнання.

Виходячи їх цього, застосування подібних виробів здійснюється при прокладці практично будь-який комунікаційної мережі.

На сьогоднішній день існує безліч модифікацій подібних колодязів.

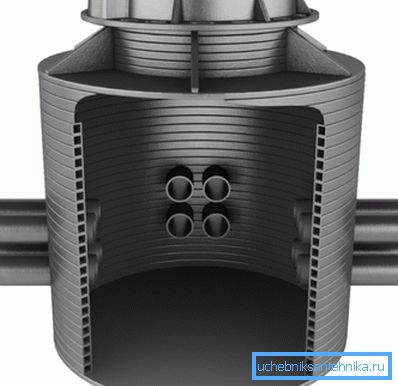

Однак загальна схема їх конструкції залишається незмінною:

• Основу становить корпус великого обсягу, виготовлений з бетону або пластику (ПВХ, полістирол, поліетилен і т.д.). Як правило, пластикові моделі випускаються з ребрами жорсткості, що забезпечують запас механічної міцності.
• На поверхні монтується лючная частина. Люк зазвичай включає в себе підставу і кришку колодязя, яка або відкидається, або відгвинчується.

Зверніть увагу! Деякі колодязі для кабельної каналізації комплектуються двома люками: зовнішнім і внутрішнім. При цьому на внутрішньому люку встановлюється запірна система з секретом, яку можна відкрити тільки спеціальним ключем.

• Корпус з люком колодязя з'єднує горловина. Конструкція горловини також може бути різною, проте в будь-якому випадку її роблять досить просторій для того, щоб можна було спуститися до проводів.
• Ряд моделей випускається без горловини взагалі. В цьому випадку люк монтується відразу на корпусі.

Основні різновиди

Що стосується типології, то на сьогоднішній день промисловість випускає досить багато модифікацій виробів даного типу.

Нижче ми наведемо лише найбільш затребувані:

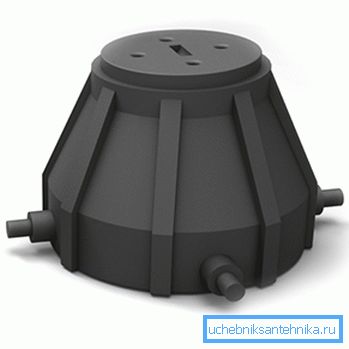

• ККТ-1 і ККТ-2 - використовуються в якості універсальних оглядових колодязних систем. Застосовуються для прокладки стандартних малопарних комунікацій в приватних секторах (ККТ-1) і для розміщення пасивного обладнання (ККТ-2).

• КОД - використовуються для прокладки оптоволоконних мереж. Камера колодязя призначена для установки оптичних муфт, а також для зберігання запасу оптоволокна.
• ККТМ - колодязь для малопарних телефонних мереж. Може випускатися як з циліндричним корпусом (ККТМ-1), так і з розширеним донизу для розміщення різних приладів (ККТМ-2).

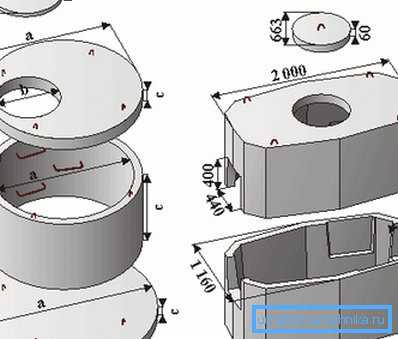

• ККС - серія бетонних колодязів для кабельного зв'язку. Всі вироби відрізняються високою міцністю і запасом надійності. Можуть застосовуватися як в зонах житлової забудови, так і на промислових підприємствах.

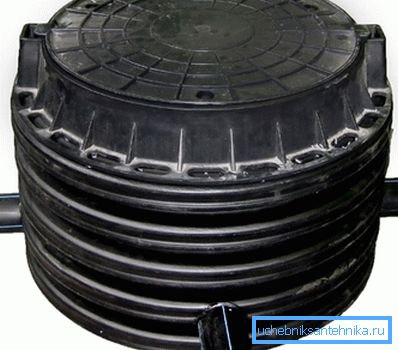

Крім того, особливе місце в даному списку займають кабельні колодязі для силових кабелів. Їх конструкція забезпечує максимальний рівень електробезпеки за рахунок застосування сучасних ізоляційних матеріалів.

Переваги пластику над бетоном

Незважаючи на всю різноманітність, вироби з пластику сьогодні поступово витісняють бетонні колодязі в багатьох сферах.

Причин цього кілька:

• По-перше, вони мають менший питому вагу при порівнянних механічних характеристиках.
• По-друге, їх конструкція характеризується високою герметичністю.
• Застосовувані матеріали відрізняються хімічною інертністю (НЕ деградують під впливом грунтового розчину), довговічністю і екологічністю.

Зверніть увагу! Низька пористість забезпечує стійкість до негативних температур протягом приблизно 50 років. При цьому даний термін не залежить від кількості циклів замерзання, що дуже важливо для середньої смуги Росії з нестабільним кліматом.

• Пластичність матеріалу дозволяє виробляти колодязі практично будь-яких типорозмірів, а також забезпечує реалізацію різних інженерних рішень (муфти кріплення, технологічні отвори і т.д.).
• Ціна пластикових колодязів також цілком доступна.

технологія монтажу

Щоб колодязь кабельного зв'язку прослужив якомога довше, його необхідно правильно встановити.

І при наявності певних навичок це цілком можна зробити і своїми руками:

• На першому етапі викопуємо котлован, габарити якого відповідають габаритам колодязя.
• На вирівняне дно котловану засипаємо шар піску, ущільнюючи його ручними або електричними трамбівками. В кінцевому підсумку товщина шару повинна скласти не менше 15 см.

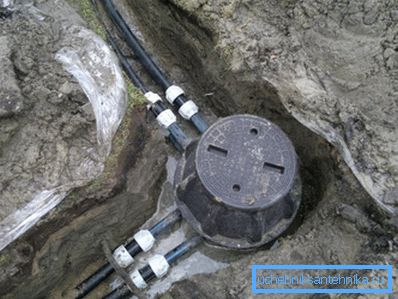

Зверніть увагу! У місцях з високою вологістю ґрунту або близьким заляганням грунтових вод інструкція рекомендує облаштовувати під виробом бетонну основу товщиною до 150 мм.

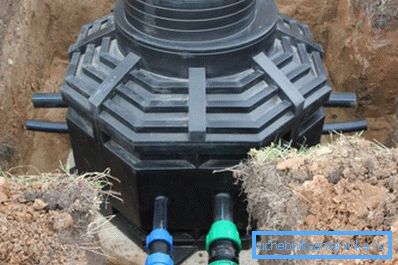

• Колодязь встановлюємо на підготовлену основу.
• Щоб запобігти його «спливання» при обводнюванні грунту, заливаємо бетонний «якір». Для заливки використовуємо бетон марки В15 і вище.
• При наявності в конструкції, так званої привантажувальної камери, заповнюємо бетоном і її.
• Після остаточного вирівнювання починаємо засипку зазору між стінками котловану і колодязем. Засипаємо піщано-грунтову суміш шарами по 20 см, з обов'язковим ущільненням.
• Якщо горловина знаходиться в зоні транспортних навантажень, заливаємо бетонну вимощення. Для цього по периметру лючной частини встановлюємо опалубку, в яку заливаємо бетон.
• Замість вимощення можна використовувати дорожню плиту з отвором відповідного діаметру.

висновок

Використовувати бетонні та пластикові кабельні колодязі стоїть хоча б для того, щоб заощадити сили при прокладці комунікацій. Правильно підібравши конструкцію і встановивши її згідно з наведеними вище рекомендаціями, ми зможемо з одного боку, забезпечити доступ до кабелів, а з іншого - надійно захистити їх від зовнішніх впливів. Відео в цій статті містить більш детальну інформацію про конструкцію і особливості експлуатації подібних виробів.
