Каналізаційний колодязь - різновиди і особливості

Що собою являє каналізаційний колодязь, для яких цілей він використовується і що необхідно врахувати при його виборі? Ці питання є актуальними і донині, так як без повноцінної системи утилізації стічних вод і відходів про комфорт проживання в заміському будинку не може бути й мови.

Для того щоб зовнішня каналізація на дачі або в котеджі відрізнялася ефективністю і надійністю, її потрібно не тільки правильно встановити, але і коректно підібрати. У цій статті ми розглянемо, що собою являє каналізаційний колодязь, збудований на основі бетонних кілець.

Вибір такої конструкції невипадковий, оскільки, незважаючи на те, що на ринку з'являються полімерні і пластикові аналоги, саме залізобетонна конструкція повсюдно встановлюється за містом.

Класифікація відповідно до призначення

Каналізаційний колодязь застосовується для організації поворотів, перепадів труб і інших елементів в складі каналізаційної системи.

Відповідно до призначення, колодязі підрозділяються на наступні різновиди:

• оглядові;
• промивні;
• накопичувальні (вигрібні);
• перепадні;
• контрольні;
• дощові;
• спеціального призначення.

Розглянемо докладніше кожен з перерахованих типів.

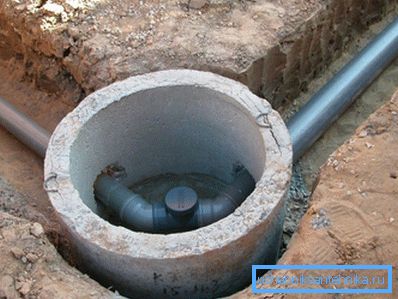

1. оглядові колодязі встановлюються в найбільш протяжної частини трубопроводу, а також при перепадах рівня внаслідок особливостей рельєфу грунту і при повороті системи.

За допомогою даної споруди, можна оглянути трубопровід на предмет засмічення і при необхідності провести чистку.

1. промивної колодязь монтується в найвищій точці мережі і використовується при профілактичної промивці трубопроводу.

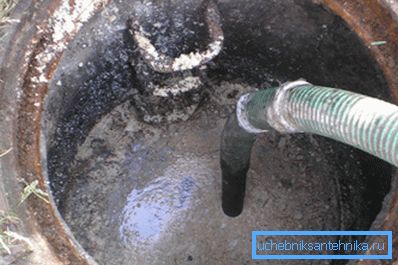

2. Обсяг каналізаційного колодязя вигрібних типу застосовується для збору відходів. Інструкція установки даної споруди така:

• Накопичувач стоків необхідно розташовувати на території, прилеглій до будинку.
• Споруда повинна знаходитися далі 10 метрів від водопроводу і далі 20 метрів від водозабірної шахти або свердловини.

• Відстань від вигрібних колодязя до будинку або інших житлових споруд має становити 10 метрів. Ця вимога покликане виключити ймовірність підтоплення та руйнування фундаменту будинку і господарських будівель при аварійних ситуаціях.
• Відстань від споруди до паркану на ділянці має становити від 1 метра і більше.
• Розрахунок обсягу каналізаційного колодязя визначається в залежності від середньої норми відходів і від глибини залягання грунтових вод.

1. перепадні колодязь застосовується на ділянках трубопроводу з різким зниженням рівня. Основним призначенням споруди є забезпечення скидання швидкості течії стічних вод.

Висота колодязя перепадні типу становить не більше 4 метрів. Таке обмеження пояснюється необхідністю в щадному впливі падаючої води, так як падіння води з більшої висоти протягом багатьох років може привести до руйнування всієї споруди.

1. контрольний колодязь за призначенням схожий з оглядовим аналогом. Єдиною відмінністю є те, що він встановлюється на ділянці об'єднання двох або більше мереж. Також, такі конструкції актуальні при переході з однієї товщини труб на іншу.
2. дощові колодязі призначені для збору стічної води з дренажних систем.

1. Спеціальний каналізаційний колодязь необхідний в тому випадку, якщо каналізаційна система перетинається з магістральними трубопроводами.

Важливо: Перш ніж спуститися в шахту водоканалізаційного колодязя, необхідно переконатися в тому, що загазованість повітряного середовища в нормі і зміст потенційно небезпечних газів відсутній. Щоб виміри були максимально точними, застосовується газоаналізатор для каналізаційних колодязів.

конструкційні особливості

Колодязь каналізаційної системи складається з трьох основних конструкційних елементів:

• днища;
• Лазової частини;
• сполучної частини.

Важливо: Якщо діаметр трубопроводу становить 30 см, застосовуються метрові кільця для колодязя, в той же час лаз не повинен бути менше 70 см. При використанні труб більшого діаметру, стандартне днище діаметром 1 метр застосувати не вийде. Для правильного монтажу в днище пробиваємо отвір необхідного діаметра.

Ще не так давно колодязі будували виключно з використанням цегли і бетону. Процес був трудомісткий, що негативно позначалося на собівартості системи в цілому. Крім того, побудовані таким чином споруди були не самими довговічними і вимагали періодичного ремонту.

На зміну неефективним технологіями прийшли промислово виготовлені залізобетонні конструкції. Собівартість каналізаційних систем, побудованих із застосуванням залізобетону, стала на порядок доступніше, а експлуатаційний ресурс значно виріс. І що найголовніше, терміни реалізації будівництва каналізації скоротилися в рази!

Із залізобетонних конструкційних елементів можна збирати каналізаційні системи різних конфігурацій і різного ступеня складності. Це багато в чому пояснюється тим, що ЗБВ мають чіткі стандартні значення, і асортимент таких виробів включає десятки різних модифікацій, з яких можна вибрати той чи інший варіант.

Порада: Укладаючи каналізаційний трубопровід, не слід робити різкі повороти. Наприклад, кут між вхідний і вихідний трубою не повинен бути менше 90? . Також, для того щоб виключити ймовірність деформації трубопроводу, радіус повороту повинен бути більше діаметра труби.

До елементів каналізаційних колодязів відносяться такі залізобетонні вироби:

• кільця добірні;
• плита дорожня з верхнім розташуванням;
• плита перекриття, використовувана в каналізаційних системах з трубами великого діаметру;
• горловина;
• кільце стінове;
• днище у вигляді цільної залізобетонної плити.

До речі, аналогічні компоненти застосовуються для будівництва залізобетонних колодязів тепло- і водопостачання.

Застосовуючи перераховані залізобетонні деталі можна створити каналізаційні типові колодязі для різних комунікацій, що використовуються при транспортуванні побутових і виробничих рідин. Важливою перевагою залізобетонних колодязів є простота і ефективність влаштування гідроізоляції.

Важливо: Не дивлячись на те, що залізобетонні каналізаційні колодязі можуть застосовуватися повсюдно без будь-яких істотних обмежень, в умовах вічної мерзлоти ці конструкції неактуальні. Тому в північних регіонах слід вдатися до використання інших технологій.

Відповідно до експлуатаційних вимог, проводиться два типи залізобетонних елементів:

• Модифікації з бетону середньої проникності, пристосовані для використання на звичайних грунтах при будівництві закритих трубопроводів і оглядових колодязів.
• Модифікації з бетону малої проникності, адаптовані для використання на будь-яких типах грунту при будівництві закритих трубопроводів, колекторів, оглядових колодязів, септиків і т.д.

основні переваги

• Промислове виробництво залізобетонних кілець методом вібропресування - це доступна ціна і довговічність всіх компонентів конструкції.
• Завдяки спеціальним виступам на кільцях, забезпечується оптимальна цілісність конструкції в зборі. У підсумку, колодязі демонструють стійкість до рухів грунту, що позитивно позначається на ступеня водонепроникності збірного споруди.
• Завдяки наявності монтажних отворів і виступів, забезпечується простота побудови та встановлення колодязя своїми руками.
• У більшості випадків можна замовити залізобетонні кільця з самого початку готовими отворами, в які можна встановити труби діаметром від 20 до 60 см.

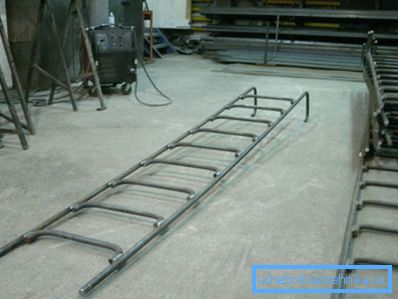

• Простота експлуатаційного обслуговування - це якість, яке вигідно відрізняє використання колодязя із залізобетонних кілець. Справа в тому, що на внутрішніх стінках вироби передбачені спеціальні металеві скоби, за якими можна спуститися в порожнину колодязя.
• Всі промислово виготовляються елементи каналізаційних систем виробляються з дотриманням вимог ГОСТу. Для забезпечення максимальної міцності кілець, при виробництві застосовується спеціальний бетон з дрібнозернистої засипанням, що в поєднанні з армуючими стрижнями забезпечують кращі характеристики міцності якості.

висновок

Як ви змогли переконатися, вибрати і застосувати за призначенням каналізаційний колодязь зовсім нескладно. Головне правильно розрахувати обсяг споруди відповідно до продуктивності використовуваної каналізаційної системи.

Більше корисної та цікавої інформації ви зможете знайти, подивившись відео в цій статті.
