Капітальний ремонт свердловин: що це таке

Як і будь-яке обладнання, рано чи пізно, в ході своєї експлуатації свердловини вимагають ремонту. При цьому, він може бути запланованим, тобто поточним і капітальним - призначеним для усунення серйозних неполадок.

При цьому зазвичай здійснюється підземний ремонт свердловин - і капітальний ремонт свердловин не є винятком.

Плановані ремонтні операції

Спочатку розберемося з тим, що таке поточні ремонтні роботи.

особливості процесу

Поточний ремонт - це нижченаведені заходи.

1. Відновлення ефективної працездатності гирлового і свердловинного обладнання.
2. Роботи по зміні різновиди режиму експлуатування.
3. Очищення елементів устаткування, стінок забою і самої свердловини від різноманітних відкладень (гідратних пробок, парафіну, піску, мулу, продуктів корозії та ін.).

Повний список ремонтних робіт, які відносяться до планових заходів, представлений в «Правилах проведення ремонтних робіт в свердловинах», за 01/11/97 г.

Інструкція розділяє поточні ремонтні операції на такі різновиди: профілактичні та відновлювальні.

1. Перший тип є планово-попереджувальним ремонтом. Його призначення - запобігти зниженню ефективності служби свердловин, викликане поточними проблемами їх експлуатації. Профілактичні ремонти плануються заздалегідь і здійснюються за графіком.
2. Відновлювальна різновид поточного ремонту пояснюється раптової повної або часткової зупинкою експлуатації свердловини, внаслідок відмови її обладнання.

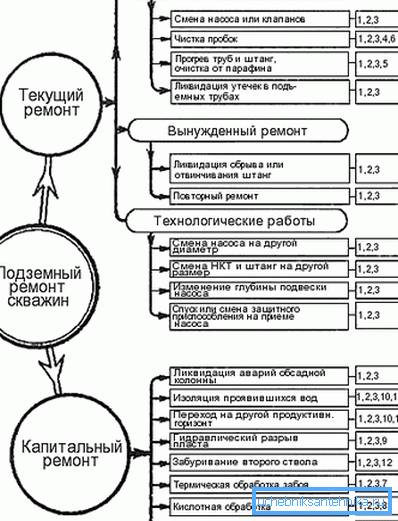

Плановані ремонтні операції можуть включати в себе такі типи робіт.

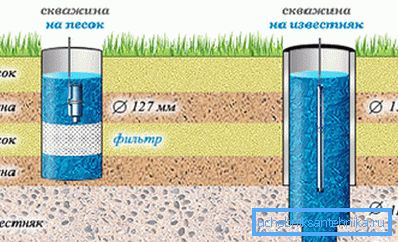

1. Очищення свердловин своїми руками від піщаних пробок за допомогою желонки або промивання.
2. Заміна насоса.
3. Знищення обривання штанг або їх одвороту.
4. Заміна штанг і труб.
5. Зміна параметрів занурення НКТ.
6. Заміна або очищення пісочного якоря та ін.

Ще один різновид заходів

Крім поняття «капітальний-поточний ремонт свердловин», є і термін «скважино-операція». Такі заходи покликані підвищити віддачу пластів, що розробляються води, нафти і газу. Вони фахівцями також відносяться до ремонтних робіт.

Зверніть увагу! Свердловин-операція - це комплекс дій по введенню в пласт реагентів, які ініціюють хімічні, фізичні та біохімічні реакції, які спрямовані на збільшення коефіцієнта витіснення видобувного ресурсу.

Капітальні види ремонтних робіт на свердловинах

Тепер про те, що включають в себе призначення та види капітального ремонту свердловин.

різновиди операцій

Подібні операції - це заходи, які пов'язані:

• з відновленням роботи обсадних труб і колон;
• заміною або повним ремонтом цементних кілець;
• відновленням привибійної зони;
• усуненням наслідків серйозних аварій;
• підйомом або спуском різного устаткування при роздільному типі експлуатації або закачування.

Конкретно, такі роботи можуть включати в себе наступні операції.

1. Ізоляційні заходи, наприклад, ізоляція промивання флюїдів або пластової води (стічної, прісної).
2. Відключення свердловини.
3. Переклад обладнання на інший об'єкт.
4. Ремонтні заходи: нарощування бетонного каменю, облаштування другого за рахунком стовбура, райбірованіе або відновлення герметичного стану обсадних колон.
5. Спеціальні види впливу на привибійну пластову зону. Ці методи можуть бути хімічними, фізичними або фізико-хімічними.
6. Капітальний і підземний ремонт свердловин часто складається з ловильних робіт.
7. Окреме місце займає ліквідація свердловин, внаслідок будь-яких причин.

відновлювальні роботи

Найчастіше, такі заходи складаються з ловильних робіт. Нужда в них виникає, коли відвертається або обривається підземне оснащення, кабелі, штанги, НКТ і т.д. Обриваючись і б'ючись об забій, елементи обладнання мнуть і розклинюють обсадні труби, колони.

Це нерідко призводить до несправності свердловини.

1. Щоб виправити наслідки подібної аварії, треба спочатку заглушити свердловину.
2. Потім в неї спускається «друк», призначена для дослідження ділянки відриву.

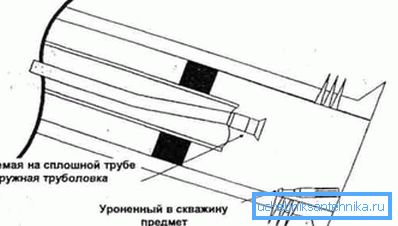

3. На її алюмінієвому або свинцевому диску, який притискається до точки обриву, проявляються сліди відірваного елемента. Вони допомагають дізнатися характеристики відриву і його місце розташування в обсадної трубі. Після цього фахівці можуть підібрати потрібне пристосування. Це може бути «павук», овершот, труболовок, відвідної гак, ловильний дзвін.

1. Захоплення пристроєм відірваної частини, не у всіх випадках закінчується повним ніж вийняти і очищенням свердловини. Виходячи з цього, доводиться застосовувати гідравлічні домкрати. Вони допомагають по частинах діставати відірвані елементи обладнання.
2. Коли і така спроба очищення свердловинного стовбура закінчується відривом спущеного пристосування (наприклад, бурильної труби), як правило, робиться новий ствол. Його починають експлуатувати окремо, стара свердловина не чути.

Складні також операції з ізолювання обсадних труб і колон, в яких виникають дефекти через зім'яло або корозії. Значна ціна і у одвороту або вилучення труб, які схоплені цементом. Їх необхідно обурівать спеціалізованими долотами коронкового типу або трубними фрезами.

При сильному обводнюванні свердловинного стовбура з'являється потреба в ізоляції пропластками або ділянки, крізь який вода прорвалася. Подібне вторгнення відбувається по зазору за трубами, в результаті часткового руйнування цементного каменю.

Підготовка до ремонту

1. Спочатку потрібно ретельно обстежити свердловину за допомогою геофізичних методів, щоб виявити причини проблем.
2. Тільки після обробки отриманих даних слід планувати і проводити конкретні заходи по ремонтним роботам.
3. Є багато технологічних прийомів, за допомогою яких можна здійснити ремонт свердловини. Конкретний спосіб вибирається, виходячи з міркувань доцільності.

Зверніть увагу! Капітальний і поточний ремонт свердловин повинні регламентуватися проектними документами та інструктивними картами. Вони вказують послідовність заходів, що застосовується оснащення і технічні засоби.

1. Ефективність ремонту повинна визначатися при порівнянні підсумків обстеження об'єкта до робіт і після, а також порівняння його обводнення, рівня продуктивності та ін.
2. У міру зношування свердловини, необхідність в її ремонті розтане. Таке завдання вирішити традиційними способами, часом, стає складно. Виходячи з цього, на даний момент були розроблені нові технічні прийоми, які зменшують трудові і фінансові витрати на ремонтування свердловин.

Новітні технології ремонту

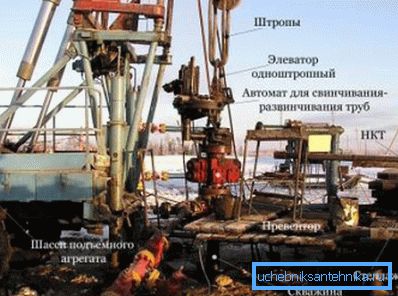

Класичний спосіб відновлення працездатності об'єктів - це застосування компресорно-насосних труб. Однак зараз розроблено і застосовується нове обладнання для капітального ремонту свердловин.

З його допомогою здійснюються нижченаведені методи робіт.

1. Канатний спосіб.
2. Метод, який використовує кабель-трос.
3. Технологія із застосуванням гнучких типів труб.
4. Шланг-канатний спосіб.
5. Шланг-кабельна методика.
6. Даний спосіб заснований на застосуванні канатів для доставки на свердловини забій або до ізольованої ділянки особливих контейнерів-желонок.
7. Вони можуть доставляти до місця ремонту тампонується матеріали, хімічні реагенти, вибухові склади і елементи для торпедування, монтажу «пакеров», що стріляють снарядів тампонажного типу.
8. Канати використовуються і для спуску желонок механічного типу. Щоб подібне пристосування спрацювало, потрібна його опора про дно свердловини.
9. Дана технологія не замінює всі типи робіт, необхідних, коли здійснюється капітальний ремонт свердловин. Виходячи з цього, застосування її лише частково полегшує і робить менш дорогими ремонтні роботи.

Канатна техніка

Кабель-трос

1. Подібна технологія використовує канати з вмонтованими в них електропроводами.
2. Вони служать для повідомлення ремонтному контейнеру електричних імпульсів. Таким чином, можна управляти його роботою.
3. Наприклад: відкривати клапана або підривати вибухові склади, які поширюють тампонується матеріал. Кабельні троси можуть доставляти в стовбур свердловини контейнери, які мають вагу до 0.2 тонни.

Зверніть увагу! Канатні, а також кабельно-канатні заходи повинні здійснюватися в повністю заглушеній свердловині. Роботи проводяться за допомогою лебідки, яка встановлена ​​на спеціальному вантажному автомобілі - аналогу мобільного геофізичної картонажної станції.

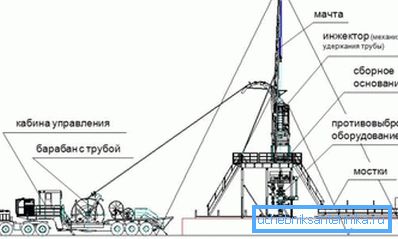

Застосування гнучких трубок

1. Даний спосіб здійснення ремонту полягає в тому, що з барабана, що має перетин в кілька метрів, розмотуються гнучкі труби. Вони доставляються в стовбур свердловини через особливе випрямний пристрій, який встановлюється в гирлі. Трубки, що мають перетин до 25 міліметра, робляться з особливої ​​гнучкого виду стали. Вони змотуються на барабані, який розташовується на трайлер.
2. На гирлі об'єкта монтується особливий механізм. Він в примусовому порядку штовхає труби в стовбур свердловини, одночасно їх випростуючи. Швидкість спуску / піднімання трубок становить 50 см / с. Дана обставина значно полегшує спускового / підйомні заходи, які замінюються безперервною подачею або підйомом трубної колони.
3. Доставлені в тіло свердловини трубки застосовуються для закачування кислотних складів, повітря, різних робочих газів, промивання свердловинного стовбура від розчиненої у воді глини, пробивання пробок з піску і т.д. Вони можуть служити і приводом для невеликих турбобуров.
4. Гнучкі трубки можна доставляти через компресорно-насосні труби в таких типах свердловин: газліфтних, фонтанних і нагнітальних, без їх піднімання. Дана обставина важливо особливо, коли черевик спускаються НКТ оснащений пакером.

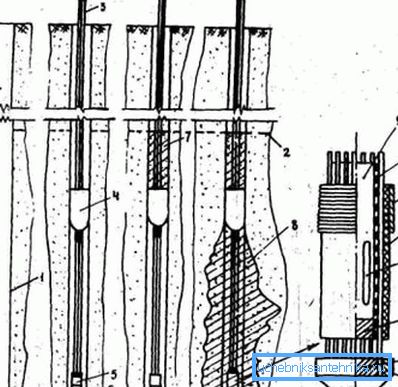

Шланг-канати і кабелі

1. Ремонт свердловин, із застосуванням шлангів-канатів, схожий на попередній спосіб. Однак гнучкі сталеві трубки в цьому випадку замінює шланг, що має металеву оплетку. Вона повідомляє пристосуванню потрібний рівень міцності на розривання, внаслідок впливу сили тяжіння, а також зовнішнього і зовнішнього тиску.
2. Зараз проводяться шланг-канати, що мають перетин до 6 см. Вони можуть витримувати розривні навантаження до 300/350 кН і здатні працювати при внутрішньому тиску до 15/20 МПа.
3. Шланг-канати змотуються на лебідкові барабани, потрібної ємності. Внутрішні кінці пристосувань мають зовнішнім виводом. Через нього можна качати рідини і при обертанні барабана.
4. Шлангові канати подаються до гирла, і потім штовхаються в стовбур об'єкта тяговим пристроєм ланцюгового типу - «рольгангом».
5. На робочому кінці ремонтного пристосування можна монтувати забійний двигун гідравлічного типу (турбобур) для пробивання пробок з піску, свердління цементних стаканів і т.д.
6. Через шланг транспортується необхідна ремонтна рідина, виходячи з різновиду вироблених відновлювальних робіт. Це може бути кислотний склад, ПАР або цементна суміш.
7. У металеву оплетку каната можна вбудовувати від одного до трьох ізольованих електропровідних кабелів для передачі імпульсів забійним пристосуванням або передачі від них оповіщають сигналів на поверхню.
8. В даному випадку, шланговий канат перетворюється в шланг-кабель. Він істотно збільшує можливості застосування такого пристрою при ремонтних операціях.

Зверніть увагу! Застосування шлангів-кабелів дає можливість уникнути етапу розгвинчування і свинчивания труб. Завдяки цьому, час, що витрачається на спускові і підйомні заходи, скорочується в кілька разів. Це вберігає працівників від важких трудових витрат і робить ремонтні роботи більш безпечними.

висновок

Капітальний ремонт свердловин є відповідальним і серйозним комплексом робіт. Оптимальне рішення - доручити їх фахівцям, які здійснять операції коректно і зі знанням справи. Ознайомтеся з відео в цій статті. Воно дасть вам можливість отримати додаткові знання по темі.
