Картридж для крана - проста, але важлива деталь

Жоден будинок не обходиться без змішувача - саме це нехитрий пристрій дозволяє домогтися потрібної температури води. Змішування води забезпечує нескладний пристрій, яке називається картриджем. Періодично виникає необхідність заміни картриджа, його адже його ресурс обмежений, тому інформація про пристрій і самостійної його заміні зайвої точно не буде.

види картриджів

Виділити можна 2 типу картриджів - кульового типу і дискового.

Принцип дії їх схожий, але конструкція істотно відрізняється:

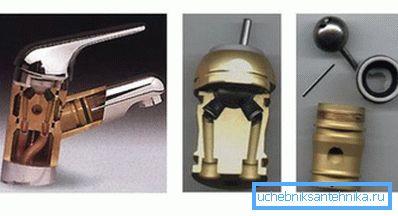

• картридж для кульового крана являє собою кулю з 3 отворами. Два з них призначені для надходження відповідно холодної і гарячої води, 1 - для подачі води після змішування. Під час регулювання температури куля повертається в сідлі, регулюючи таким чином ступінь відкриття кожного з отворів;

• дисковий картридж працює за таким же принципом, тільки замість кулі з отворами використовуються 2 пластини з отворами, верхня може переміщатися в 2 напрямках, за рахунок чого і відбувається регулювання змішування і напору води з крана.

Що стосується експлуатаційних характеристик, то виділити лідера складно - ціна і ресурс можна порівняти у обох варіантів, а пояснити велику поширеність дискових моделей можна більшою складністю виробництва кульових картриджів. Через це не всі виробники сантехніки мають дозвіл на виробництво кульових моделей

пристрій картриджа

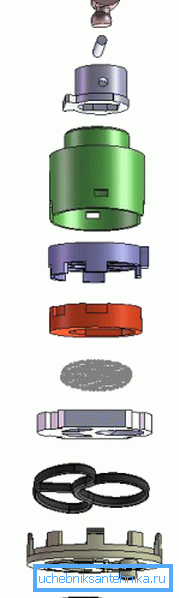

Дисковий картридж включає в себе кілька гумових прокладок, пару дисків з отворами для пропуску води, шумогасітель і сам корпус:

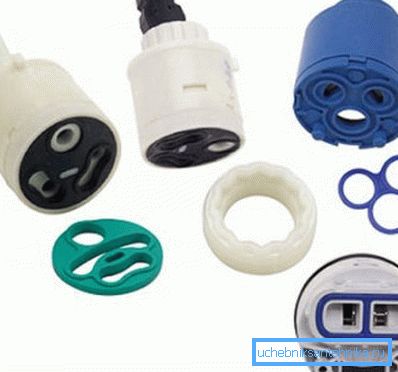

• нижня частина корпусу картриджа (денце) контактує з дном змішувача через гумову прокладку, це необхідно для того, щоб змішувач чи не підтікає. Якщо герметичність цього вузла не забезпечена, доведеться подумати, як зняти картридж з крана, і замінити прокладку;

• далі йде саме денце з отворами, поверх якого розміщується ще одна гумова прокладка;
• потім поверх прокладки на денці встановлюється пластина з 3 отворами. За рахунок відповідних виступів і пазів на платівці і денці пластинка залишається нерухомою при роботі змішувача;

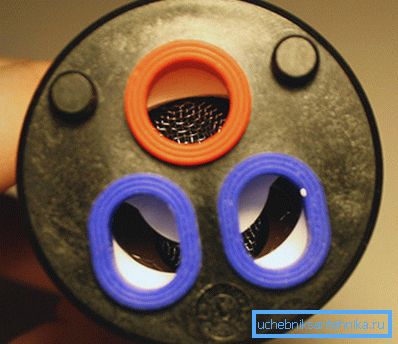

• в порожнині для змішування розташовується металева сітка. Багато хто помилково називають її фільтром, але насправді її призначення - придушення шуму;

• поверх нерухомою пластинки розміщується рухлива керамічна пластинка;

Зверніть увагу! Відсутність прокладки між керамічними пластинками не повинно бентежити, герметичність стику досягається за рахунок шару мастила і рівності поверхні пластинок, вони буквально «прикипають» один до одного. Якщо поверхні пластинки пошкоджена, то доведеться задуматися про те, як поміняти картридж в крані.

• над рухомий пластиною встановлюється повідець (за рахунок виступів при повороті поводок переміщує і верхню пластинку);
• потім верхня частина корпусу приховує описану конструкцію і з'єднується з дном;
• втулка, вісь і шток забезпечує роботу системи в цілому.

Принцип роботи

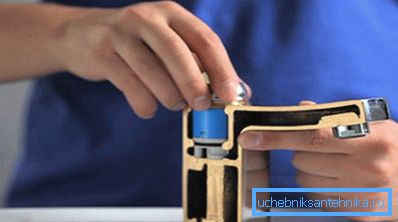

Одноважільний змішувач по функціональності нічим не відрізняється від звичайної 2-вентильной конструкції. При повороті рукоятки в горизонтальній площині регулюється температура води, при підйомі рукоятки змінюється напір потоку.

У центральному положенні верхня пластинка знаходиться в такому положенні, що доступ відкритий і для холодної і для гарячої води. При повороті до упору вліво або вправо перекривається один з отворів.

При підйомі рукоятки змішувача та ж верхня пластинка переміщається щодо ніжней.І отвір на ній поєднується з отвором на нижній, відповідно змінюється і натиск води. При цьому вода проходить через металеву сіточку-шумогасітель. У деяких моделях замість цієї сіточки можуть використовуватися пластикові виступи.

Проблеми з картриджем і його заміна

Рано чи пізно будь-який картридж доведеться міняти, адже в ньому є елементи, що рухаються. Досить часто причиною заміни стає знос, а засмічення або проблеми з гумовими прокладками. У будь-якому випадку, з проблемою можна впоратися своїми руками.

Можливі несправності змішувача

Найчастіше доводиться стикатися з такими проблемами:

• можливе невелике зменшення напору навіть при повністю відкритому крані. Основна причина в такому випадку полягає не в картриджі, а, швидше за все, в тому, що просто забився аератор - достатньо почистити його зубною щіткою. Дещо рідше причиною зниження напору може стати тверде включення, застрягле в отворі в картриджі;
• засмічення картриджа може стати причиною того, що вода з крана сочиться постійно, через забруднення рухлива пластина просто не може повністю перекрити отвір, через яке надходить вода в гусак;
• також ознакою виходу з ладу картриджа можна вважати неможливість відрегулювати температуру води, мимовільна зміна температури води;
• часто можна чути скарги на те, що став прокопувати кран - замінив картридж не допомогло, причина, швидше за все криється в ущільнювальної прокладки, яка повинна герметизувати стик між дном змішувача і картриджем. Вона досить тонка, тому навіть невелика корозія корпусу змішувача може стати причиною того, що повної герметичності досягти не вдається.

Сам по собі картридж - дешева деталь, тому, якщо він пропрацював близько декількох років, то при найменших ознаках несправності його потрібно просто замінити на новий. Вартість моделей з прийнятним співвідношенням ціна / якість починається вже від 250 рублів. Якщо ж в змішувачі встановлений кульовий картридж, то його можна відремонтувати самому.

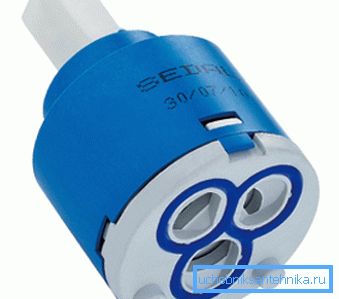

Заміна дискового картриджа

Багатьох ставить в тупик питання, як замінити картридж в крані, насправді ж вся операція займе хвилин 10-15. Розбирати і ремонтувати сам картридж не має сенсу, тому все, що знадобиться - розібрати змішувач і замість зіпсованого встановити новий картридж. (Див. Також статтю Пристрій змішувача для раковини: особливості.)

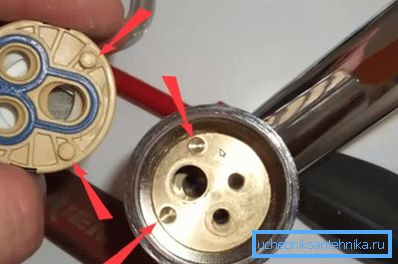

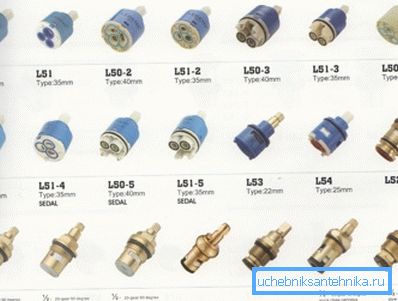

Незважаючи на один і той же принцип роботи, конструкція картриджів різних виробників відрізняється, наприклад, він може бути з плоским денцем або на ніжках, та й розміщення ніжок може відрізнятися. Тому при відвідуванні сантехнічного магазину краще взяти з собою старий картридж.

Зверніть увагу! Якщо розташування ніжок на денці не співпадатиме, то картридж гарантовано буде протікати, адже не вдасться досягти герметичності між картриджем і дном змішувача.

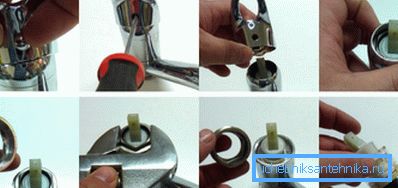

Розбирання крана з картриджем виконується в такій послідовності:

• спершу відключається подача води в змішувач;

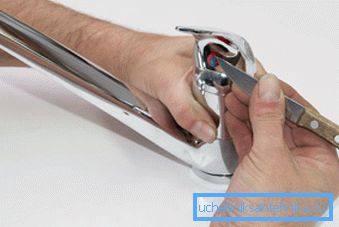

• потім, акуратно підчепивши ножем або викруткою, потрібно видалити заглушку на змішувачі. Вона пофарбована в синій і червоний колір для того, щоб не сплутати в який бік потрібно повертати рукоятку;

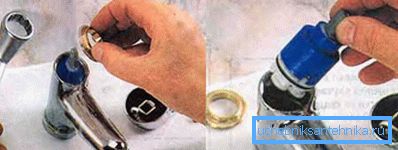

• після знадобиться 6-гранний торцевий ключ, під знятою накладкою буде видно гвинт, його потрібно видалити. Після цього можна зняти ручку і відкрутити вручну декоративний фартух - під ним стане видно латунна гайка, відкрутити яку можна тільки за допомогою розвідного ключа;

• на цьому питання як розібрати кран з картриджем можна вважати вирішеним. Для того, щоб видалити старий потрібно просто потягнути його на себе, можливо, злегка похитуючи з боку в бік.

Перед установкою нового картриджа не зайвим буде очистити гніздо і перевірити стан прокладок. Збірка змішувача виконується у зворотній послідовності.

Зверніть увагу! Іноді за роки експлуатації всі елементи змішувача спаялися в одне ціле. Якщо немає бажання міняти весь змішувач, то можна спробувати використовувати WD-40 - засіб для видалення іржі і окислів з поверхні металу.

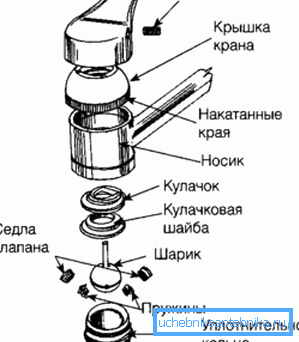

Ремонт кульового картриджа

У цьому випадку заміна картриджа в крані не знадобиться, а проблеми з його роботою можна буде вирішити простий чищенням і заміною прокладок.

Інструкція з розбирання змішувача залишається тією ж, після цього потрібно:

• витягти кульку, оглянути отвори в ньому і видалити можливий накопичився в них сміття. Також потрібно оглянути поверхню кулі, вона повинна бути ідеально гладкою;
• потім замінюються гумові прокладки.

Зверніть увагу! Якщо на поверхні кулі є напливи, то заміна ущільнювачів не допоможе - змішувач все одно буде протікати.

Підведення підсумків

У будь-якому картриджі для змішувача є рухомі елементи, а значить тертя рано чи пізно зробить свою справу і картридж доведеться міняти. На щастя, варто такий пристрій недорого, а з заміною впорається навіть сантехнік-новачок, досить просто слідувати запропонованої інструкції. (Див. Також статтю Як вибрати раковину: особливості.)

Відео в цій статті можна використовувати як наочний посібник допоможе замінити картриджі в змішувачі.
