Кесон для свердловини: цілі споруди, матеріали, порядок

Що означає слово кесон стосовно свердловині на воду? З чого може бути виготовлено цю споруду? Скільки коштує кесон для свердловини? Чи складно встановити його своїми руками?

На ці питання ми постараємося відповісти в статті.

Що це таке

Кесон на свердловину є герметичною або частково герметичну ємність фабричного або кустарного виготовлення, яка монтується в гирлі свердловини. Її дно заглиблюється нижче рівня промерзання, кришка забезпечується люком і максимально утеплюється. Таким чином, в розрізі кесон виглядає як різке розширення стовбура перед виходом на поверхню.

Навіщо потрібна ця конструкція?

Вона вирішує відразу кілька технічних завдань.

• Утеплення. При простоюють насосі вода стоїть в трубі, що подає без руху. Зрозуміло, що в зимові холоди вона швидко перетвориться на лід з цілком передбачуваними наслідками для обладнання. Свердловина з кесоном не боїться заморозків: при належному утепленні кришки температура в замкнутому просторі, частково втопленому нижче рівня промерзання, завжди буде вище нуля.

Корисно: з тих же міркувань труби подачі води зазвичай прокладається в грунті, нижче горезвісного рівня промерзання грунту.

• Поверхневий шар грунту - найбільш вразливий. Вітрова та дощова ерозія, життєдіяльність черв'яків і комах, гниття органіки роблять його вкрай нестабільним. Разом з тим обсадная труба волею - неволею повинна закінчуватися нижче поверхні грунту: як ми пам'ятаємо, її потрібно завести в будинок на досить значній глибині. Стінки нашої конструкції допоможуть запобігти осипання і просідання грунту біля гирла.

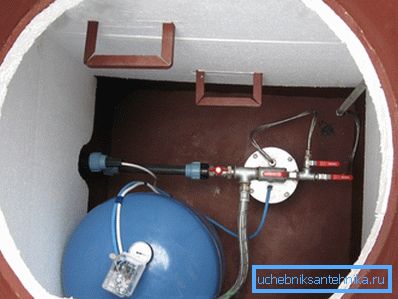

• Кесони для свердловини часто служать місцем установки додаткового обладнання, яке в іншому випадку займало б місце в будинку. У них можуть бути змонтовані:

• Зворотній клапан. Він обов'язково встановлюється після насоса і запобігає злив води з системи водопостачання зі свердловини при його зупинці.
• Фільтр грубої очистки, який захищає водопровід від забруднення і псування запірної арматури взвесями. Відцентрові насоси свердловин цілком можуть підняти разом з водою неабияку кількість абразивних часток, які пройшли більш грубий фільтр в обсадної колоні.
• Гидроаккумулятор, згладжує піки споживання води і дозволяє насосу простоювати, економлячи його ресурс.
• Автоматика управління насосом.

• Нарешті, в неглибоких свердловинах, пробурених на пісок (до верхнього водоносного шару), часто використовуються поверхневі насоси, що піднімають воду за рахунок створюваного в трубі розрідження. Такий насос теж цілком логічно встановити в безпосередній близькості до гирла свердловини: його ефективність буде максимальною, а рівень шуму в будинку - практично нульовим.

Чи можлива свердловина без кесона або будь-яких його аналогів?

Так.

Але з декількома застереженнями.

1. Це можливо або при сезонному використанні, або в теплих регіонах країни. Подає воду труба прокладається по поверхні грунту або з символічним заглибленням; як максимум - вона утеплюється зовнішньою оболонкою з пінопласту, спіненого поліетилену і т.д.
2. Зворотний клапан в цьому випадку встановлюється відразу після насоса, перед фитингом-перехідником на трубу подачі води. Гідроакумулятор - в будинку, благо він може бути змонтований в будь-якій точці водопроводу.

Цікаво: замість гідроакумулятора часто використовується накопичувальна ємність. Для забезпечення достатнього напору вона монтується на горищі будинку. Це рішення, серед іншого, дозволяє без дискомфорту переносити тривалі відключення електроенергії.

альтернатива

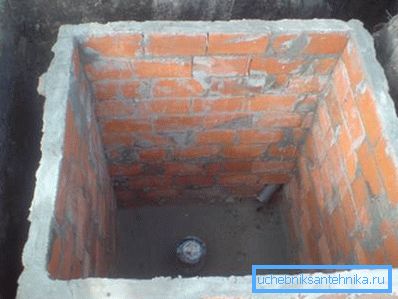

Проста альтернатива кесон - приямок, неглибокий колодязь зі стінками, посиленими залитим на місці залізобетонним монолітом або цегляною кладкою. Приямок споруджується досить просто; витрати при цьому куди менше, ніж на покупку готового рішення.

Чим, в такому випадку, виправдовується покупка кесона?

1. Скороченням витрат часу на облаштування свердловини.
2. Кращою гідроізоляцією, що може бути важливим при високому рівні поверхневих ґрунтових вод.

Матеріали і їх особливості

З чого робляться кесони для свердловин?

залізобетон

Набір властивостей цього матеріалу, скажімо чемно, неоднозначний. На одній шальці терезів - найвища міцність і довговічність залізобетону.

На іншій - набір особливостей, які роблять його застосування досить сумнівним підприємством:

• Висока теплопровідність. Залізобетонна конструкція потребує додаткового утеплення.

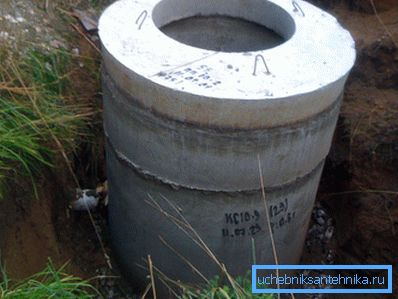

• Гігроскопічність. Бетон поглинає воду; кристаллизуясь всередині конструкції, вона різко знижує її ресурс. Крім того, стики між кільцями, з яких збирається кесон, часто дають текти.

Втім: якісна гідроізоляція (в цій якості зазвичай використовується бітумна мастика) вирішує цю проблему.

• Величезну вагу, згодом призводить до просідання грунту і деформації трубопроводу, а то і його пошкодження.

сталь

Сталевий кесон під свердловину куди легше бетонного. На цьому список достоїнств закінчується.

На жаль, недоліки теж є.

• Теплопровідність стінок ще вище, ніж в попередньому випадку. Утеплення обов'язково.

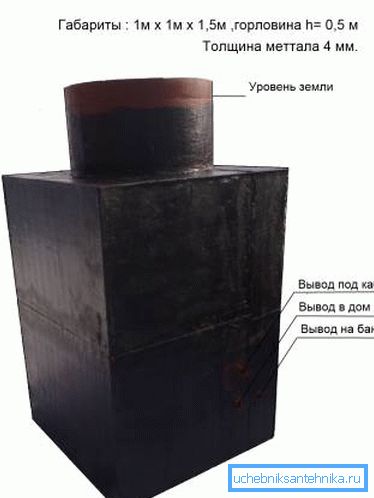

• Сталь - матеріал, що боїться корозії. Антикорозійний захист зазвичай являє собою покриття зсередини і зовні все тієї ж бітумною мастикою; воно досить ефективно, але легко порушується при механічних впливах.

пластик

Останні роки кесон для свердловин все частіше виготовляється з поліетилену або поліпропілену. Пластикові вироби користуються набагато більшим попитом, ніж конкуруючі рішення, і неспроста.

Список їх достоїнств і справді вражає.

• Мала вага. Для установки не потрібно оплачувати послуги підйомного крана: двоє людей легко піднімуть і встановлять конструкцію.
• Довговічність. Термін служби оцінюється як мінімум в 50 років.
• Непогані теплоізоляційні якості. Навіть без додаткового утеплення введення в пластиковому кесоні НЕ замерзне.
• Повна відсутність гігроскопічності або корозії. Перебування в вогкості не приносить пластику ніякої шкоди.

Єдиний недолік матеріалу - недостатня жорсткість. Як вирішується ця проблема - ми дізнаємося трохи пізніше.

вартість

Вартість кесона для свердловини визначається:

1. Матеріалом - його типом і товщиною. Так, 3-міліметрова сталь обходиться на 20% дешевше 4-міліметрової.
2. Розмірами. Зрозуміло, що з їх збільшенням ціна зростає.

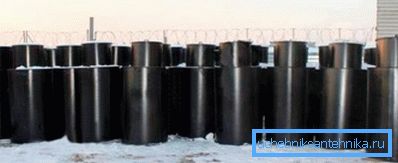

Велика частина виробів укладається в діапазон 10 - 20 тисяч рублів. При цьому найбільш низьку вартість мають пластикові вироби; сталь на другому місці; аутсайдер в цьому списку - залізобетон.

монтаж

Інструкція по власне установці кесона - загальна для всіх застосовуваних матеріалів.

Розрізняються лише способи герметизації з'єднання з обсадної трубою і зворотної засипки.

• Відривається котлован, розмір якого на 10-20 сантиметрів більше кесона.

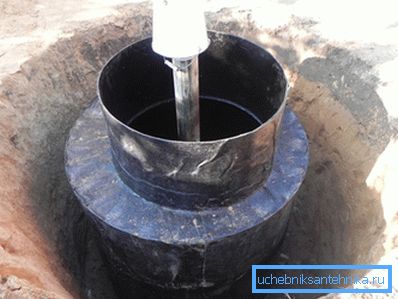

• Конструкція опускається гільзою на обсадних труб, після чого та обрізається за місцем.

• У разі залізобетонного виробу з'єднання з обсадної трубою герметизується цементним розчином з добавкою рідкого скла. З'єднання сталевого кесона зі сталевою трубою проваривается суцільним швом; пластикова труба з'єднується з пластиковим корпусом за допомогою спеціального оголовка з герметизацією силіконовим герметиком.
• Труба подачі води і кабель живлення виводяться через гільзу в стіні - теж, зрозуміло, із забезпеченням герметичності.
• Котлован засипається. У разі сталевого або залізобетонного кесона для зворотної засипки використовується вийнятий раніше грунт; пластик засипається піщано-цементною сумішшю в пропорції 5: 1. При зволоженні засипка утворює міцний саркофаг, який захистить стінки від деформації і буде перешкоджати видавлювання конструкції грунтом.

висновок

Додаткову інформацію про те, що таке кесон для свердловини і яким він може бути, читачеві запропонує відео в цій статті. Успіхів!
