Кільця колодязів: особливості, характеристики, монтаж

Самостійне будівництво колодязя простіше і зручніше проводити за допомогою залізобетонних колодязних кілець. Само собою, ці кільця бувають різні, і ми хочемо розповісти, які вироби краще вибрати, як опустити кільця в колодязь і як їх краще зафіксувати в колону.

залізобетонні кільця

призначення

Залізобетонні кільця для конструкцій колодязів являють собою вироби з армованого бетону важких марок циліндричної форми з порожнечею всередині. Якщо сказати простіше, то кільце нагадує короткий відрізок труби, довжина якого приблизно дорівнює діаметру.

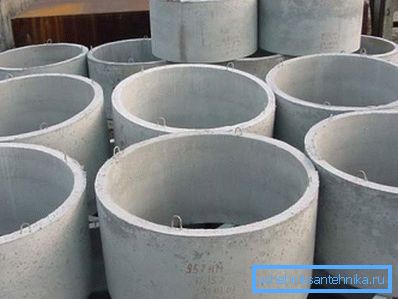

Кільце колодязя призначене для будівництва обсадної колони стовбура шахти:

• каналізаційного,
• дренажного,
• оглядового,
• або водопровідного колодязя,
• а також для будівництва септиків,
• різних колекторів,
• і інших підземних резервуарів.

Іншими словами, ЖБ кільця використовують для будівництва збірних залізобетонних конструкцій, причому найчастіше це вертикальні колони, складені з стоять один на одному виробах, скріплених між собою скобами, розчином або власною вагою.

Найбільш часто подібні вироби використовують для будівництва наступних споруд:

• Колодязі для видобутку питної води. Тут потрібні найбільш якісні вироби як по міцності і надійності, так і за складом, адже вони будуть контактувати з харчовим продуктом;
• Каналізаційні колодязі. Для будівництва цих споруд допускаються вироби нижче якістю, так як глибина таких резервуарів невелика, а контакту з питною водою немає;
• Зливові і оглядові дренажні колодязі. Те ж, що і з каналізаційними;

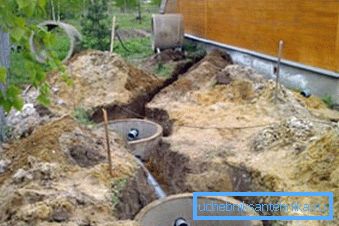

• септики. Тут висуваються підвищені вимоги по міцності і надійності з'єднань, так як в даному резервуарі знаходяться нечистоти, проникнення яких за межі конструкції неприпустимо;
• Колектори зливової каналізації та дренажної системи. До цих споруд пред'явлені високі вимоги по водостійкості і міцності.

Зверніть увагу! Отже, можна сказати, що залізобетонні кільця використовують для будівництва різних гідротехнічних споруд і зміцнення вертикальних стволів колодязних шахт.

Характеристики

ЗБВ для будівництва колодязних стовбурів мають широкий діапазон характеристик. До основних з них відносять висоту вироби, його внутрішній діаметр, а також масу, обсяг і товщину стінок.

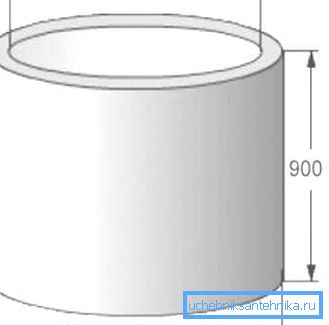

Перші дві характеристики вказані в маркуванні кільця. Вона складається з букв КС і двох чисел. «КС» розшифровується як «кільце стінове», а числа вказують на внутрішній діаметр (перше по порядку) і висоту деталі (друге число). Наприклад, виріб з маркуванням КС 10-9 має внутрішній діаметр 10 дециметрів і висоту 9 дециметрів.

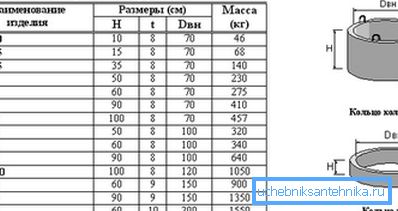

За розмірами ЗБВ можуть бути дуже різними: висота коливається від 1 до 12 дм, внутрішній діаметр - від 7 до 25 дм. Для будівництва водонакопичувальними колодязів найчастіше використовують вироби з маркуванням КС 10-9, так як вони мають оптимальну ширину, а 90 см висоти дають в результаті масу від 550 до 630 кг, що також цілком прийнятно.

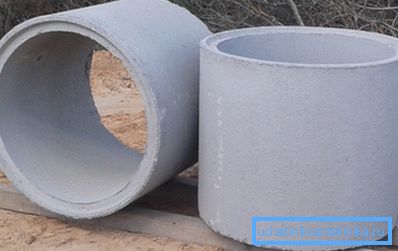

Товщина стінки може коливатися в межах 8 - 10 см, крім того, торці кільця можуть бути рівними або мати замок у вигляді фланця. Замки дозволяють робити більш міцні конструкції і уникати горизонтальних зсувів колони під час пученія грунту.

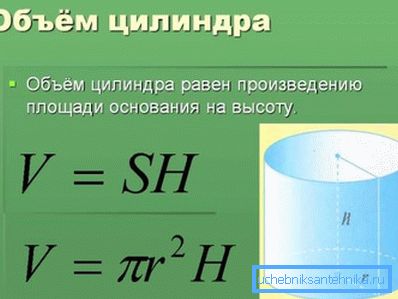

Обсяг вироби можна легко визначити за формулою:

V = S * h, де V - об'єм, S - площа підстави циліндра, h - висота циліндра.

Висота вказана в маркуванні, але як визначити площу підстави? елементарно:

S =? R2, де? = 3.14, R =? D, D - діаметр, вказаний в маркуванні.

В результаті отримуємо: V = 0.785 * D2 * h, причому D - перше число в маркіровці, h - друге число в маркіровці деталі.

Для прикладу розрахуємо, скільки літрів в кільці колодязя КС 10-9:

V = 0.785 * 1 * 0.9 = 0.7065 куб. м. = 700 л.

У деяких виробах висота може бути дорівнює 89 см, відповідно обсяг буде трохи нижче.

Такий же розрахунок можна застосовувати для обчислення обсягу води в водоприймальної частини стовбура, тільки замість висоти кільця слід підставити висоту водяного стовпа, яку легко визначити, опустивши в колодязь мотузку з вантажем і відміряють потім довжину мокрому частини.

збірка конструкцій

Тепер ми хочемо розповісти, як слід працювати з бетонними кільцями під час будівництва колодязя. Як вже було сказано, використовують для цих цілей різновид з маркуванням КС 10-9.

Наявність замку не обов'язково, багато монтажники схиляються до рівним торцях, так як якість замків часто не на висоті, і через це вироби стають нерівно, крім того, ціна деталі з фальцами вище приблизно на 500 рублів. Нарешті, скептики стверджують, що силу пученія грунту не зможе стримати ніякої замок або інше кріплення, так як вона може досягати декількох тонн на квадратний метр поверхні конструкції.

Якщо ви плануєте будувати криницю своїми руками, вам стане в нагоді інструкція по збірці ЗБВ:

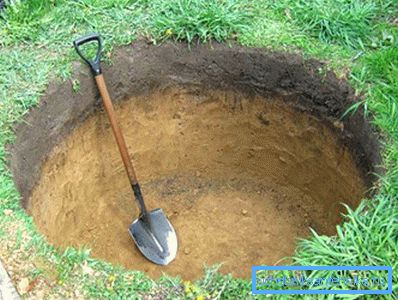

1. В землі викопують приямок для першого кільця глибиною близько півтора метрів. Діаметр ями - 1.3 - 1.5 м;

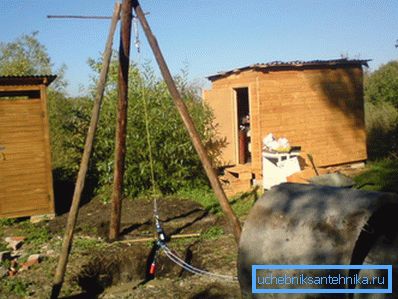

1. Над ямою ставлять триногу з підйомної талью або лебідкою, на кінці троса якої є чалки з чотирма гачками;

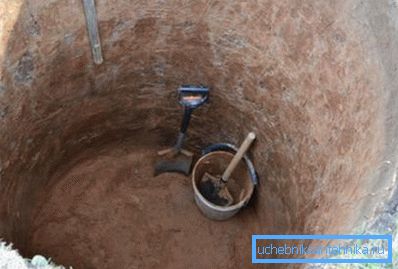

1. Перед тим, як опускати кільця в колодязь, дно ями вирівнюють і трамбують;

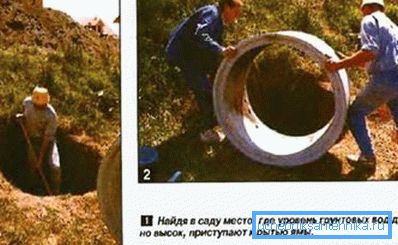

1. ЗБВ ставлять на бічну поверхню за допомогою лома або іншого важеля і котять до місця установки подібно колесу;

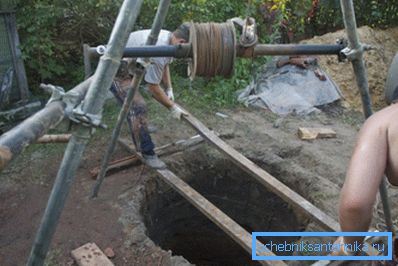

2. Устя ями накривають дерев'яним щитом з міцних дощок, на який закочують виріб і ставлять на торець;

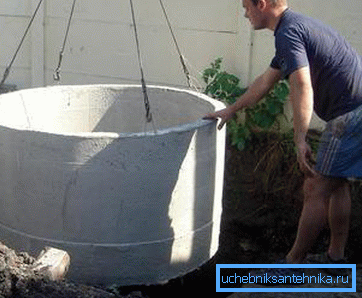

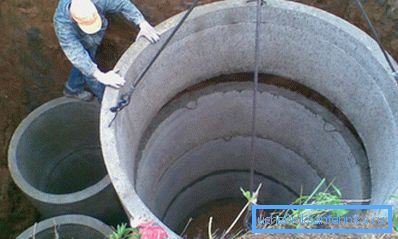

1. Чалки чіпляють монтажні скоби, вмуровані в торці кільця, і починають піднімати ЗБВ над ямою;

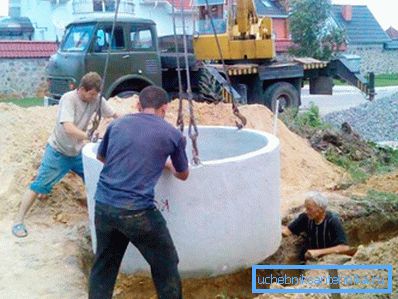

1. Коли кільце повисає на тросі, з гирла ями знімають щит і починають опускати виріб, одночасно коригуючи його траєкторію натисканням на бічну поверхню і розгойдуванням;

1. Коли кільце встало в проектне положення, монтажні вуха загинають всередину, а торець промащують розчином піску, води і цементу. Взагалі ведеться чимало суперечок про те, чим промазати кільця колодязя, ми ж пропонуємо найбільш простий і екологічний варіант;

1. Після цього яму знову накривають щитом, закочують на нього наступне виріб, піднімають його на чалки, прибирають щит і ставлять на попередню деталь. При цьому точність установки коригують вручну або використовуючи важелі;

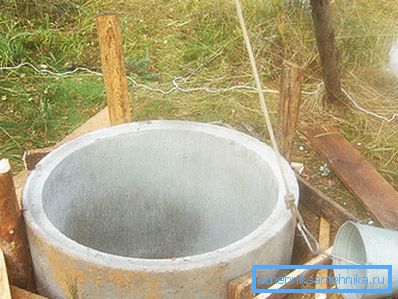

1. Далі викопують грунт з-під колони, і коли вона опускається нижче поверхні землі, процес знову повторюють;

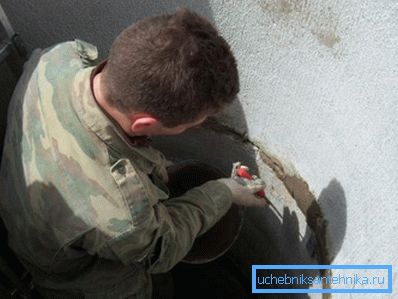

1. Після складання всієї колони стики промащують цементним розчином, змішаним з рідким склом.

Зверніть увагу! Купуйте ЗБВ тільки у перевірених виробників з хорошою багаторічною репутацією, так як від їх якості буде залежати термін служби колодязя і стан води в ньому.

висновок

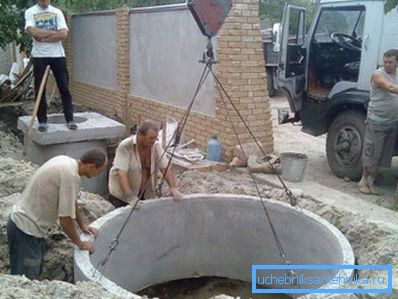

Залізобетонні кільця - найбільш зручний і безпечний матеріал для самостійного будівництва колодязя. Для їх монтажу досить двох-трьох чоловік і нехитрого підйомного механізму, відео в цій статті допоможе краще розібратися в тонкощах робіт.
