Колодязі збв: елементи і призначення

Для доступу до питної води, вузлів електричних, телефонних, газових комунікацій, відведення стічних, ґрунтових і зливових вод, необхідно споруджувати колодязі. Методів їх будівництва існує багато. Однак, на даний момент, найбільш поширені жб колодязі.

Загальні відомості

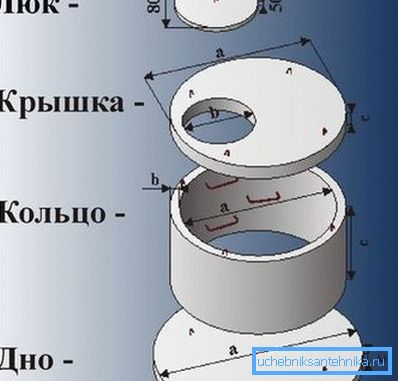

Оптимальний варіант - купувати для монтажу споруди вже готові заводські елементи.

Це можуть бути:

• стінові колодязні кільця;
• горловини пристроїв;
• перекриття у вигляді плит;
• лотки і днища споруд.

Зверніть увагу! Призначення, яке мають ЗБВ елементи колодязів - експлуатація в ґрунтах, що мають будь-який рівень агресивності. Вони служать складовими оглядових пристроїв трубопроводів закритого типу, фільтраційних колодязів, самопливних колекторів аналогів. Можуть вони транспортувати як виробничі, так і побутові рідини, у всіх кліматичних зонах РФ, крім регіонів вічної мерзлоти.

1. Залежно від їх призначення, елементи залізобетонних колодязів можуть мати різну вагу, діаметр, а також висоту.

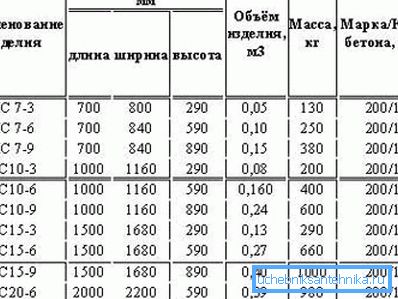

1. Основна готова деталь комунікаційних мереж - це кільця. На даний момент виробники випускають три їх найпоширеніші різновиди, що розрізняються по діаметру. Вони маркуються, як КС / 10, КС / 15 або КС / 20. Їх перетин, відповідно: 1000, 1500 і 2000 міліметрів. Висота цих елементів колодязів однакова і становить 900 міліметрів.
2. Додатково бетонні заводи виробляють «добірні» кільця, найбільш поширені з них КС / 7/5, мають діаметр 0.7 метра і висоту 0.5 метра.
3. Як стає зрозуміло, стандартні розміри жб кілець для колодязя такі: діаметр - 0.7 / 2 метра, висота - 0.1 / 0.9 метра. Виходячи з габаритів, продукція може мати вагу від 43 кілограм до 1470.
4. При облаштуванні залізобетонних колодязів необхідно використовувати плити для перекриттів і днищ, які підбираються, виходячи з діаметра споруди. Такі вироби для дна позначаються, як ПД або ПН, аналоги для перекриттів - ПК або ПП.
5. Жб вироби для колодязів повинні проводитися з використанням бетонної суміші марок м-200/500. Вони повинні повністю відповідати вимогам, які озвучені в ГОСТ №8020 / 90.

Готові елементи колодязів

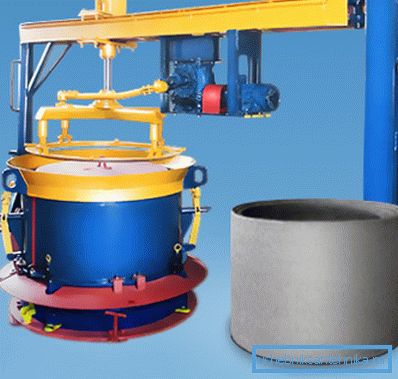

Трохи про те, як конкретно виробляються елементи залізобетонних колодязів.

По суті справи, технологія даних виробів дуже проста.

1. Спочатку форма для колодязного елемента ставиться на особливий піддон з металу або рівну підлогову поверхню.
2. Далі в неї вкладається арматурний каркас.
3. Потім в форму наливається бетонна суміш.
4. Після цього, за допомогою вібрації, заготівля утрамбовується. Завдяки цьому, бетон ущільнюється і набуває додаткової міцності.
5. У міру необхідності, в ході даного процесу, в форму додаються нові порції розчину.
6. Після того, як виріб досить підсохне, воно транспортується на місце складування, де виймається з форми. Далі весь процес повторюється.
7. Інструкція наказує виробляти всі елементи для готових бетонних споруд, використовуючи спеціальні робочі креслення. Наприклад, це може бути документ «Залізобетонні вироби для колодязів каналізації та водопроводу, що мають круглу форму» (серія №3.900.1 / 14).

переваги продукції

Залізобетонні вироби так широко використовуються, завдяки таким своїм технічним характеристикам і експлуатаційним якостям.

1. Вони довговічні, внаслідок застосування бетонної суміші, армованої металевим каркасом.
2. Деталі колодязів мають високий рівень міцності і стійкістю до навантажень на стиснення.
3. ЗБВ колодязь має майже повну водонепроникність.
4. Спорудження монтується швидко і не вимагає особливих навичок для цього.
5. Подібні пристрої просто обслуговувати і ремонтувати, так як очищати їх гладкі й рівні поверхні або повністю замінити якийсь елемент простіше, ніж здійснювати подібні дії з цегляними, кам'яними або дерев'яними аналогами колодязів.
6. Порівняно невисока ціна виробів робить їх привабливими і для підприємств і для приватних забудовників.
7. Матеріал даних елементів має екологічну чистоту.

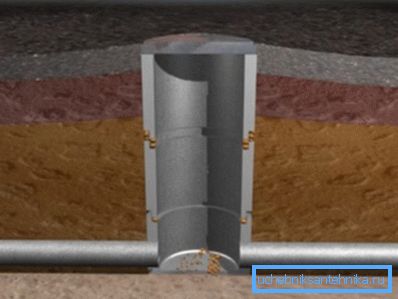

8. Продукція багатофункціональна і універсальна. Вона широко застосовується не тільки для облаштування колодязів, що мають різне призначення і розміри, але і комунікацій теплових, електричних, телефонних мереж.

Призначення готових залізобетонних елементів

Готові заводські ж / б елементи часто використовуються при установці:

• водозабірних колодязів;
• оглядових аналогів для побутової та дренажної каналізації;
• фільтраційних пристроїв;
• водовідвідних споруд;
• очисних каналізаційних пристосувань накопичувального типу - вигрібних ям і септиків;
• незнімного типу опалубки при спорудженні фундаментів для різних об'єктів.

маркування кілець

Кільця, з яких складається жб колодязь, маркуються літерними і цифровими групами.

Літерне позначення вказує тип вироби.

1. Опорні кільця - КО.
2. Аналоги, призначені для облаштування робочих колодязних камер в газо- і водопровідних системах - КВГ.
3. Стінові елементи, що застосовуються в робочих камерах, а також вузьких колодязних горловинах - КС.

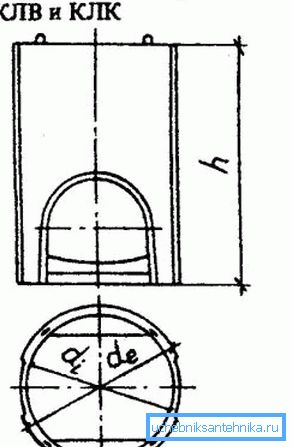

4. Кільця, які виконують функції шахт в каналізаційних та водовідвідних мережах - КФК.
5. Аналоги, вироблені для облаштування колодязних камер в зливових і водостічних системах - КЛК.

Далі йдуть дві цифри. Перша з них означає перетин вироби, в дециметрах, а друга - його висоту.

висновок

Якщо ви плануєте своїми руками поставити бетонний колодязь на ділянці для будь-якої інженерної мережі, то повинні точно підібрати тип, діаметр і висоту його елементів.

Для цього слід ретельно спланувати всі роботи. Ознайомтеся з відео в цій статті. Воно надати вам додаткові відомості по темі.
