Колодязні кільця: нормативні документи, популярні питання і

Які вимоги містить ГОСТ 8020-90 на колодязні кільця? Яких видів і розмірів бувають ці вироби? Скільки вони коштують?

На ці та багато інших питань ми відповімо в статті.

вимоги стандарту

ГОСТ 8020-90 регламентує виробництво всіх конструкцій з важкого (тобто не поризованного будь-яким способом) бетону з армуванням і без нього, що застосовуються для будівництва круглих колодязів наступного призначення:

• Каналізаційних (оглядових, прочищувальна, колекторних і т.д.)
• Газопровідних (зрозуміло, там, де газопровід проходить під землею).
• Водопровідних. Сюди потрапляють колодязі для відводу ХВП на приватний будинок, призначені для установки запірної арматури на трасі, колодязі для пожежних гідрантів та багато інших.
• Колодязів зливової каналізації.

Цікаво: стандарт не передбачає використання конструкцій для вводів централізованого опалення, будівництва водозабірних колодязів, септиків і вигрібних ям. Однак на практиці настільки універсальні вироби, зрозуміло, використовуються куди більш широко, ніж передбачає нормативний документ.

Давайте пробіжимося по найбільш цікавим пунктам стандарту.

1. У маркуванні виробу вказуються його призначення і основні розміри. Так, КС-25-12 - це стеновое кільце (призначене для робочої камери або горловини колодязя) діаметром 2,5 метра і висотою 1,19 метра (маркування округлює реальні значення до найближчого круглого числа).
2. Армування, якщо воно присутнє, має бути повністю приховано бетоном, щоб уникнути прискореної корозії. При цьому типи арматури жорстко регламентовані.

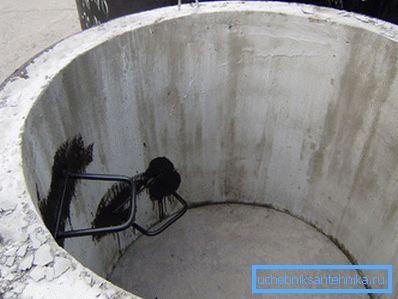

3. Якщо конструкція кільця передбачає наявність ходових скоб, їх ширина приймається рівною 30 см, глибина - не менше 12 см. Скоби захищаються від корозії лакофарбовим покриттям.

1. Кільця можуть поміщатися не більше ніж у два ряди по вертикалі. Днища і плити перекриття - не більше ніж в шість рядів, з обов'язковою укладанням прокладок, товщиною перевищують висоту монтажних петель.

Питання та відповіді

Як завжди, формальні вимоги створюють кілька неповне враження про продукцію, яка ними стандартизується. Давайте зберемо воєдино типові питання, якими переймаються потенційні покупці обговорюваних нами виробів. (Див. Також статтю Полімерні кільця для колодязя: особливості конструкції.)

Розміри

Яким може бути діаметр кілець? Діаметр колодязного кільця варіюється від 60 до 250 сантиметрів.

Уточнимо: мова йде про внутрішній діаметрі. Зовнішній на 16-24 сантиметри більше за рахунок товщини стінок.

Мінімальна висота колодязного кільця складає всього 150 міліметрів (наприклад, для КС-7-1,5). Максимальна - 3,5 метра (КС-7-3). Однак найбільшим попитом користуються вироби висотою 90 - 100 сантиметрів.

Який об'єм води в криничному кільці? Обсяг циліндра дорівнює добутку квадрата його радіусу на висоту і на число пі. Таким чином, для самих ходових кілець з внутрішнім діаметром 1,5 метра і висотою 0,9 метра внутрішній обсяг складе (0,75 ^ 2) х 0,9 х 3,1415 = 1,6 кубометра.

Щоб отримати обсяг колодязного кільця в літрах, досить помножити це значення на 1000: 1,6 х 1000 = 1600 л.

види

Чи завжди ці вироби представляють собою звичайний товстостінний циліндр? Зовсім ні.

У прайс-листах виробників можна виявити такі їх різновиди:

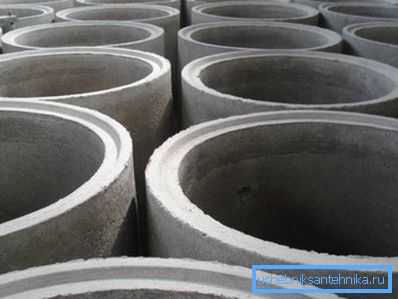

• Кільце для колодязя з замком (з чвертю) - виріб з пазом і виступом на верхньому і нижньому торці відповідно. Конструкція дозволяє уникнути поперечного зміщення елементів колодязя і істотно спростити його герметизацію.

• Вироби з днищем призначені для монтажу колодязів при високому рівні грунтових вод, коли дренування через пів може призвести не до осушення колодязя, а до його заповнення.

Зверніть увагу! Кільця з дном часто використовуються для спорудження вигрібних ям і первинних відстійників в саморобних септиках. Втім, в цих цілях куди краще застосовувати пластикові ємності або, в крайньому випадку, монолітні бетонні конструкції. Інструкція пов'язана з неминучим згодом порушенням герметичності швів і, як наслідок, забрудненням ґрунту неочищеними стоками.

• Так звані добірні - це все вироби висотою менше 40 сантиметрів. Вони застосовуються при нестандартної висоті або глибині створюваної конструкції (некратними висоті одного великого кільця).
• Перфоровані - мають в стінках велику кількість отворів. Їх призначення - ефективний дренаж очищених стоків у грунт. Область застосування цілком передбачувана: з них будуються фільтруючі колодязі локальних очисних споруд.

Примітка: при виборі залізобетонних виробів варто врахувати, що продавці (не виробники, саме продавці) не завжди орієнтуються в маркуванні або спотворюють її. Скажімо, кільце криничне До 10 на 10 цілком може в реальному світі виявитися як кільцем КС-10-10, так і КЦД-10-10ч, що відрізняється від попереднього наявністю дна, замку і дворазовою різницею у вартості.

Прайс

Скільки коштує криничне кільце? Зрозуміло, ціна залежить від його розмірів і форми.

Наведемо кілька прикладів з знайденого на просторах всесвітньої мережі прайс-листа.

• КС-7-6 (діаметр 70, висота 60, звичайне стеновое кільце) - 850 рублів.
• КС-20-9 (200х90 см) - 4500 рублів.
• КС-15-10ч (150х100 см, з замком) - 3750 рублів.
• КЦД-15-9 (150х90, з дном) - 4650 рублів.
• КЦД-20-10ч (200х100 см, з дном і замком) - 18000 рублів.

висновок

Додаткову інформацію про те, як вибрати і як змонтувати колодязні кільця своїми руками, читач, як зазвичай, знайде в відео в цій статті. Успіхів!
