Колодязні насоси погружного типу для ефективної видобутку

У зв'язку з розвитком індивідуального будівництва все більше забудовників обзаводиться власним джерелом води, проте для автоматичного забору рідини необхідні якісні колодязні насоси. Особлива увага приділяється пристроям погружного типу, так як вони можуть забезпечити підйом з великої глибини.

Що стосується зовнішніх аналогів, то з їх допомогою проводиться забір води лише з відстані до 8 метрів, тому ці вироби не розглядаються.

Ознайомлення з приладами

Подані агрегати занурюються в рідину, що перекачується, завдяки чому вдається здійснити підйом з досить великої глибини. У разі використання гідравлічного двигуна в якості джерела енергії виступає перекачується середовище, яке потрапляє всередину під надмірним тиском. Незалежний привід при такому варіанті інсталюється вище поверхні води.

Найбільш важливі переваги

В даний час колодязні насоси, що занурюються безпосередньо в рідину, набули широкого поширення в зв'язку з численними достоїнствами.

Тому стали вважатися основними пристроями для забору рідини і подачі її практично на будь-яку висоту.

• Охолоджуючим агентом виступає вода, а значить, перегріви трапляються лише у виняткових випадках.
• Подібні апарати дуже легко встановлюються і демонтуються при необхідності.
• Висока герметичність блоку дозволяє уникнути попадання води, яка здатна порушити роботу системи.
• Метод прямого тиску надає можливість ефективно переміщати рідину на великі відстані.
• Завдяки компактним розмірам зберігати і транспортувати вироби вдається без зайвих складнощів.
• Дані прилади розташовують заниженими вимогами до якості води, що перекачується.
• В процесі роботи агрегату не створюється надмірного шуму, тому він може експлуатуватися практично скрізь.
• Невисока ціна може вважатися додатковою перевагою, яке говорить на користь даної продукції.

Доповнення! В даний час область застосування вищеназваних виробів розширилася в значній мірі, що в першу чергу пов'язано зі здійсненням технічних розробок.

Застосування подібних пристроїв

Прилади для забору рідини, що занурюються безпосередньо в перекачується середу, використовуються для забезпечення приватних будинків водою, а також для поливу земельних ділянок.

Як правило, в якості ємності для установки насоса застосовується колодязь, але насправді виріб може розташовуватися в озері, річці і інших водоймах. Відстань від дна повинна перевищувати один метр, щоб захистити насос від попадання всіляких домішок.

Основні види продукції

Дані вироби можуть бути розділені на два типи, якщо відштовхуватися від принципу роботи. Однак також існує інша класифікація, що розрізняє штангові і безштангової прилади.

У першому випадку функціонування здійснюється за допомогою незалежного двигуна, розташованого на поверхні води. Кожен колодязний насос з поплавком приводиться в дію через спеціальну штангу.

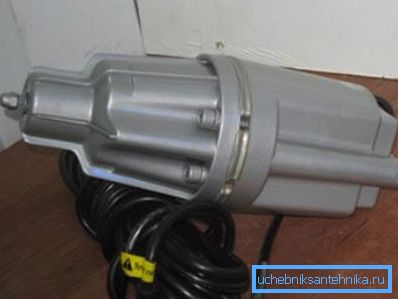

вібраційні агрегати

Вироби цієї категорії функціонують за рахунок зміни тиску в спеціальній камері нагнітання, а підсос рідини відбувається завдяки зворотно-поступальним рухам діафрагми з гуми.

Коли прилад вмикається, на обмотку котушки надходить електричний струм, формуючи магнітне поле.

Простір всмоктуючого відділення заповнюється рідиною, яка проникає всередину через особливі клапани.

• Силовий блок - електромагніт, що складається з особливого сердечника, який зроблений із сталевих пластин. Як заливки використовується епоксидна смола з наявністю кварцового піску.
• Вібратор включає іншу частину магніту з зафіксованим штоком. Гумова шайба служить амортизатором. Від цього елемента залежить багато в чому продуктивність всього апарату.
• Усмоктувальна і нагнітає камери потрібні для забору води та її подальшої подачі на певну відстань.
• Спеціальний амортизатор, який в деяких випадках закривається металевим кільцем.
• За допомогою шайб (шляхом зміни їх кількості) можна налаштовувати хід поршня, а значить, регулювати продуктивність.
• Шток рухається всередині камери по направляючої у вигляді кільця. Конструкція з подовженою деталлю в деякій мірі покращує продуктивність, адже в цьому випадку поперечних зсувів практично немає.
• Зворотні клапани у вигляді гумових вставок дозволяють рідини надходити всередину, але не виходити з камери, так як при впливі поршня відбувається закриття отвору.
• Гумовий поршень з фіксуючою гайкою є базовою деталлю даної конструкції, яка часто ламається. Особливо швидко виводить з ладу елемент брудна вода.
• Відвідні канали необхідні, щоб при підвищенні тиску всередині порожнини вода змогла виходити назовні.

Примітка! З усіх перерахованих компонентів зносу більше схильний до поршень з гуми і зворотні клапани. Що стосується інших складових частин, то вони є досить довговічними.

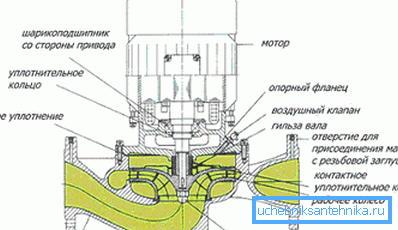

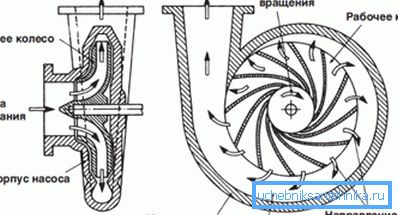

відцентрові вироби

На сьогоднішній день колодязні насоси такого типу вважаються дуже розповсюдженим різновидом гідравлічних машин.

Основна перевага полягає в безперервній подачі перекачується, яка приводиться в рух за рахунок створення відцентрової сили.

• Основна камера, що представляє собою особливу ємність, де відбувається весь процес.
• Робоче колесо фіксується на валу з використанням шпонки і колпачковой гайки.
• Допомогти в передачі енергії рідини допомагають спеціальні лопаті, що знаходяться між дисками і маточиною.
• Корпус дозволяє з'єднати основні фрагменти в єдину гідравлічну систему.
• Сальник включає своєрідну втулку, кільця ущільнювачів, набивання і пару шпильок з гайками.
• Патрубки потрібні для забору рідини і нагнітання певного тиску в системі.
• Вал приладу в більшості випадків виконується з нержавіючої сталі, так як доводиться мати справу з рідким середовищем.
• Підшипники подібних насосів забезпечуються в основному чавунними вкладишами з особливою заливкою.
• Направляючий апарат відливається з чавуну, хоча варіант з бронзою вважається кращим, адже дозволяє отримати абсолютно гладку поверхню.

Увага! Для збільшення напору при щодо малих подачах використовуються багатоступінчасті насоси з горизонтальним положенням. Вони забезпечені відразу декількома робочими колесами.

процес інсталяції

Після придбання погружного вироби виникає багато питань, що стосуються установки приладу. Однак насправді схема підключення колодязного насоса досить проста, тому роботи часто проводяться своїми руками. Бажано при цьому мати хоча б одного помічника.

Основний фронт робіт

Пристрій погружного типу тримається всередині за допомогою троса, який повинен бути закріплений за міцну і надійну конструкцію. Оптимальний варіант полягає в тому, щоб виготовити з куточків металевий каркас, який встановлюється безпосередньо на оголовок.

В одному з елементів робиться отвір для фіксації троса.

1. Спочатку прилад укладається поруч з відрізком труби, за допомогою якої буде здійснюватися з'єднання з трійником.
2. Далі проводиться розмотування кабелю для підключення до електричної мережі. Він також розташовується в безпосередній близькості від труби.
3. Вхідний отвір пристрою забезпечується зворотним клапаном, проте іноді їх встановлюють на заводі.
4. До встановленого клапану кріпиться латунна або пластикова муфта, для приєднання до водопровідної труби.
5. Електричний кабель також фіксується до елементу системи водопостачання, для чого використовується изолента.
6. Здійснюється підвішування насоса на оцинкований або капронову трос. Підтримуючий елемент протягується в вушка, розташовані на корпусі.
7. Після попередньої фіксації прилад опускається в колодязь силами двох чоловік, при цьому не можна триматися за електричний кабель.
8. Коли пристрій досягає потрібної глибини, інший кінець троса прикріплюється до сталевого каркасу через підготовлений отвір.

Зверніть увагу! Зазвичай після інсталяції проводиться прокладка трубопроводу до місця монтажу водопровідного обладнання. Після складання системи компоненти, що знаходяться під землею, ховаються геотекстилем.

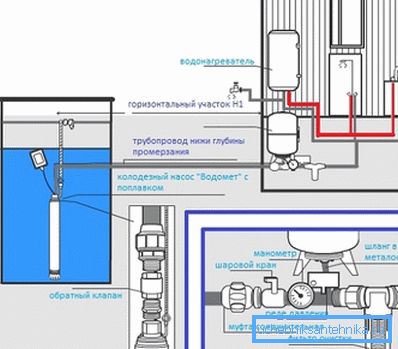

Підключення гідроакумулятора і засобів автоматики

Щоб автоматизувати функціонування агрегату, зробивши роботу більш комфортною, встановлюється спеціальне реле і мембранний бак. Гидроаккумулятор дозволяє не робити включення дуже часто, коли кран сантехнічного приладу відкривається. Води в такому вмістилище вистачає, як правило, на кілька годин.

Всі елементи встановлюються в приміщенні. Реле встановлюється в горизонтальному положенні, щоб у внутрішню частина не затікав конденсат. Електричні кабелі в обов'язковому порядку захищаються за допомогою спеціальної гофри.

основи експлуатації

У більшості випадків апарати повністю відрегульовані, але перед установкою рекомендується все одно протестувати пристрій на відсутність перекосів і заїдань, адже при транспортуванні можуть трапитися пошкодження.

Для цього знімається сітка-фільтр, а з використанням воротка провертається муфта.

При цьому ротор повинен плавно обертатися.

• При відсутності будь-яких даних потрібно дотримуватися умова, щоб використовуваний агрегат знаходився нижче рівня води, причому відстань від поверхні повинно перевищувати один метр.
• Не рекомендується експлуатація приладу без запобіжної електроапаратури, що захищає основний двигун від перевантажень, коротких замикань, а також двухфазного включення.
• При запуску системи засувка, розташована нагнетательной трубі, повністю закривається. Головне завдання тестирующего включення полягає в перевірці правильності роботи ротора.
• Якщо пристрій функціонує нормально, то поступово відкривається регулююча засувка. Однак вона ні в якому разі не повинна перевищувати дебіт джерела рідини.

• Перші три доби ведеться ретельне спостереження за роботою колодязного насоса. Якщо за цей час не виявляються які-небудь неполадки, то пристосування вводиться в постійну експлуатацію.
• Приблизно раз на місяць перевіряється станція управління, а точніше вивчається стан контактів і реле. Обгорілі елементи акуратно протираються ганчіркою, яка оброблена спиртом.
• Спостереження за станом перекачує вироби ведеться за непрямими ознаками. Наприклад, про несправності апарату може говорити підвищення динамічного рівня води при підвищеній продуктивності.
• Перед спуском насос в багатьох випадках заповнюється профільтрованої водою через заливальний отвір. Первинний пуск без цієї дії здійснюється тільки через дві години після занурення. (Див. Також статтю Як вибрати насос для колодязя: параметри.)

В якості висновку

Навчальна інструкція, яка була представлена ​​вище, розглядає колодязні насоси погружного типу, так як вони вважаються найбільш ефективними і максимально зручними в процесі експлуатації. Профілактичні та ремонтні заходи проводяться з різною частотою, причому все залежить від конкретної моделі. Відео в цій статті дає можливість отримати найбільш повну інформацію про пристрої.
