Корковий кран: пристрій, застосування, проблеми

Як влаштований конусний (корковий) кран? Де застосовуються ці вироби? Для чого, наприклад, використовується корковий кран 11Б6БК ДУ50? Наскільки гарні ці елементи запірної арматури в системах опалення та водопостачання на тлі альтернатив? Спробуємо відповісти на ці питання.

Що це таке

Принципова схема і вживані матеріали

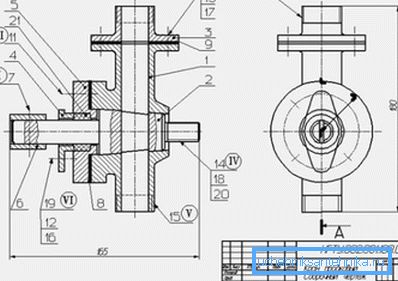

Так називається замикає або регулюючий пристрій, основний елемент якого - пробка - має форму повного або усіченого конуса з наскрізним каналом і стикається з корпусом усіма бічними поверхнями. Непроникність для води, повітря, газу або інший транспортується трубопроводом середовища забезпечується відсутністю зазору між пробкою і стінками корпусу.

Пристрій коркового крана має на увазі значну площу тертя і, як наслідок, значне зусилля, що вимагається для повороту. Очевидно, що при великому діаметрі трубопроводу воно стане неприйнятно великим; мало того: прикипання поверхонь додатково збільшить опір.

Саме тому для виготовлення пробкових кранів традиційно застосовуються корозійностійкі матеріали з низьким коефіцієнтом тертя - чавун і латунь.

Зверніть увагу: через особливості конструкції і невисокою механічної міцності застосовуваних металів діаметр пробкових кранів рідко перевищує 100 мм, а робочий тиск - 16 атмосфер.

Немає правил без винятків: при бажанні в продажу можна відшукати корковий прохідний кран діаметром до 200 міліметрів в сталевому корпусі.

Однак до тих вентилів, які можна зустріти в підвалах, він має мало відносини:

• Для полегшення обертання пробки використовується редуктор з штурвалом.
• Пробка виконується все-таки з чавуну: якщо прикипівши один до одного два сталевих елемента, зірвати їх не допоможе навіть редуктор.

герметизація корпусу

Як кран перекриває рух води або газу в трубопроводі - зрозуміти нескладно. А яким чином забезпечується відсутність витоків в зовнішнє середовище?

натяг

Пробка проходить через корпус вентиля наскрізь. Її хвостовик з нарізаною різьбою при затягуванні навернути на нього гайки притискає пробку до корпусу зі значним зусиллям. Відсутність зазору гарантує відсутність протікання як через вентиль по трубопроводу, так і в зовнішнє середовище.

Цікаво: при роботі вентиля якість притирання поверхонь з часом поліпшується.

пружина

Газовий корковий конусний кран, який можна бачити на підводці до газової плити в більшості російських квартир, влаштований трохи інакше: пробка притискається до корпусу не гайкою, а пружиною. Невелике зусилля притиску укупі зі змазкою забезпечує помірне зусилля повороту пробки; однак максимальний робочий тиск конструкції більш ніж невелика.

сальник

Нарешті, на опаленні та водопостачанні масово застосовувався пробки-сальниковий кран: сальникова набивка навколо штока забезпечувала відсутність витоків. Як правило, використовувався плетений графітовий сальник.

Те, як зажималась набивка, зазвичай залежало від матеріалу вентиля:

• Латунні вироби використовували обтиск накидною гайкою.

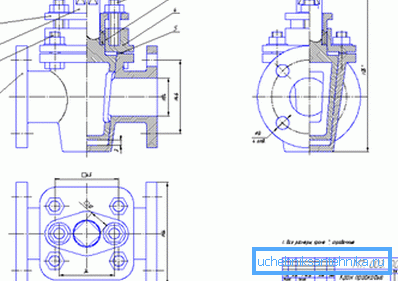

• Корковий чавунний кран частіше використовував для обтискача сальника пару болтів, притягує Сальниця до вушках корпусу.

Способи з'єднання корпусу з трубопроводом

Їх, власне, всього два:

• фланцеве. Суміжні фланці притягуються один до одного чотирма - вісьмома болтами; герметичність забезпечується паронитовой або гумовою прокладкою.

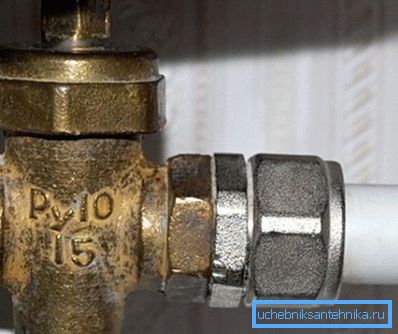

• Різьбове, або муфтове. Для герметизації використовується сантехнічний льон і штучні герметизуючі матеріали.

Залежно від номінального діаметра, що приєднується трубопроводу вказується ДУ (умовний прохід) вентиля. Вітчизняна документація використовує метричну систему; ДУ приблизно відповідає внутрішньому діаметру трубопроводу в міліметрах. Імпортні товари частіше маркуються в дюймах:

застосування

Наведемо кілька прикладів використання пробкових кранів в різних їх виконань.

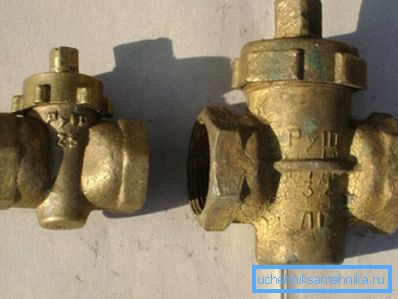

• Найбільш наочний приклад - самоварний краник. Пробка в ньому утримується в корпусі крана тільки власною вагою.

• Змішувачі радянського зразка з перемикачем важеля були не дуже зручні у використанні і часто текли; зате вони були практично не вбивається. Зламати важіль або пробку було нетривіальним завданням.

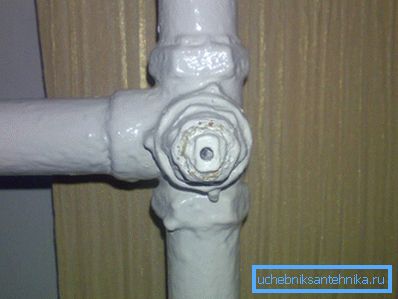

• Триходові пробкові крани використовувалися для регулювання температури в квартирах: в залежності від положення вони пускали потік теплоносія через батарею, через перемичку або повністю перекривали його.

До речі: остання функція крана була причиною лютої ненависті слюсарів, що обслуговували мікрорайони, забудовані хрущовками. З'ясувати, хто з мешканців по стояку перекрив кран, вдавалося далеко не відразу.

• Газові крани радянського зразка нами вже згадувалися. Корковий вентиль на тлі поширених тоді гвинтових дійсно виглядав куди більш надійним і гарантує відсутність витоків.

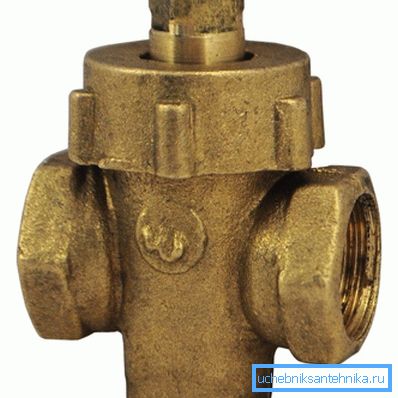

• Нарешті, поряд з гвинтовим вентилем корковий Сальникова кран був найбільш поширеним елементом запірної арматури систем опалення та водопостачання в 60 - 80 роки минулого століття. Саме там, зокрема, масово використовувався згаданий на початку нашого матеріалу вентиль 11Б6БК ДУ50: він монтувався на виразках ГВП та опалення в елеваторних вузлах.

Достоїнства і недоліки

Як виглядають пробкові крани на тлі альтернатив стосовно сантехніці?

Почнемо з похвал на їхню адресу.

плюси

• На відміну від гвинтових вентилів, їх не потрібно певним чином орієнтувати у напрямку струму води. Відрив клапана не загрожує просто через відсутність такого.
• Прямий і широкий наскрізний канал в пробці створює досить помірне гідравлічне опір - знову-таки на відміну від звивистих ходів в гвинтовому вентилі.
• З тієї ж причини пробкові вентиля ніколи не забиваються окалиною, піском і іржею. Сміттю просто-напросто ніде затриматися в них.
• Від сучасних кульових вентилів пробкові вигідно відрізняються більшою стійкістю до високих температур.

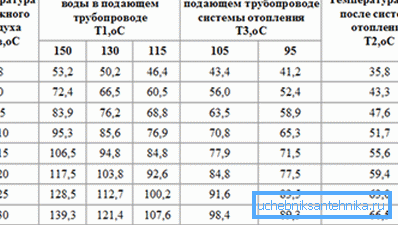

Втім: 150 С, максимальні для кульового вентиля, є межею температури на прямому нитці теплотраси в пік зимових холодів. Більш високі значення досяжні лише в системах парового опалення, які в даний час використовуються лише на нечисленних промислових підприємствах.

мінуси

Досвід спілкування автора з корковими вентилями в системах опалення та водопостачання дозволяє сформулювати такі основні претензії до них:

• І чавунні, і латунні вентиля при довгому бездіяльності закипають. Щоб провернути їх після п'яти років простою, потрібно зусилля, цілком здатне розірвати різьблення на сгоне.
• Після горезвісного періоду бездіяльності найменший поворот вентиля веде до витоку води через сальник. Так, це проблема - загальна для всіх виробів з сальникової набиванням; проте в разі гвинтового вентиля вона вирішується його повним відкриттям. Тут же доводиться набивати сальник заново.
• До речі, про сальнику: набити його можна, тільки попередньо перекривши і скинувши воду. З чим пов'язана інструкція? Якщо розкрити вентиль під тиском, потривожена пробка з великою ймовірністю полетить вам в обличчя на фронті потоку води. У кращому випадку - холодної, в гіршому - обжигающе гарячої.

Для порівняння: засувку з притертими щічками для набивання сальника своїми руками досить просто перекрити.

• Безсальникові (натяжні) вентиля доводиться послабляти перед відкриттям або закриттям, що супроводжується відпливом води. Особливо зворушливо, коли ви перебуваєте під вентилем. Якщо ж не послабляти натяжну гайку, є реальні шанси відірвати різьблення від пробки.
• Шток для повороту доводиться брати розвідним, ріжковим або (найчастіше) газовим ключем. Як наслідок, часто використовувані крани легко дізнатися по округленим, а то і практично відсутнім вище Сальниця штокам.
• При всьому тому ціна коркового вентиля не нижче, а часто - вище кульового аналога того ж розміру.

висновок

Висновки досить невтішні. Морально застаріла конструкція вже програла битву за ринок сантехнічних комунікацій і може використовуватися хіба що в вузькоспеціалізованих промислових трубопроводах.

У будинках, де під радіатором варто триходовий пробковий кран, можна лише порекомендувати якомога швидше виконати заміну підводок.
