Кран 11б18бк: пристрій, застосування, проблеми

У цьому матеріалі ми маємо вивчити триходовий муфтовий вентиль для манометра 11б18бк. Ми з'ясуємо, як влаштований цей елемент запірної арматури, з чого він зроблений і для яких цілей застосовується. Крім того, ми розберемо типові проблеми вентиля.

Пристрій

Наш герой - корковий натяжна вентиль. Перемикання режимів здійснюється поворотною конічної пробкою з наскрізним ходом в ній. Сальник або ущільнювач повністю відсутні; герметизацію забезпечує лише притирання робочих поверхонь пробки і корпусу вентиля.

Зверніть увагу: хвостовик пробки проходить корпус наскрізь і забезпечений різьбленням. Навернути на неї гайка з шайбою дозволяє регулювати ступінь притиску пробки до корпусу; збільшення притиску використовується для усунення течі.

Вентиль 11б18бк випускається в декількох варіантах виконання.

дві різьблення

У найпростішому виконанні він являє собою звичайний прохідний муфтовий вентиль з двома внутрішніми різьбами.

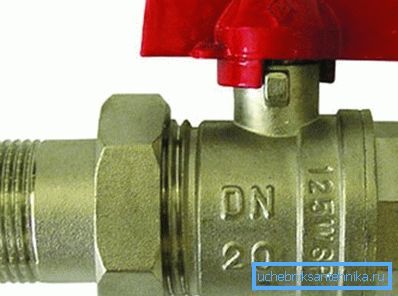

Варіантів розміру трубних різьб всього три:

1. Трубна різьба розміром 1/2 дюйма (ДУ15) з обох сторін.
2. Метрична різьба М20х1,5 з обох сторін.
3. Поєднання трубної і метричної різьби.

Дві різьблення, ручка

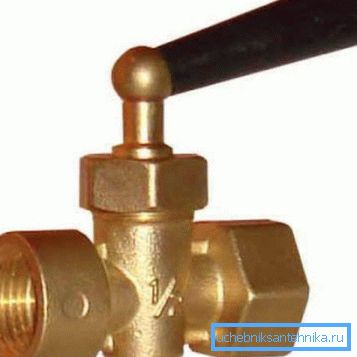

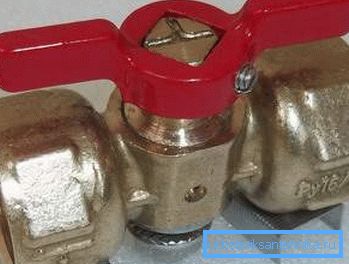

Відмінність цього виконання від попереднього - лише в тому, що пробка забезпечується зручною рукояткою. Без неї вентиль доводиться відкривати ріжковим або (куди частіше) газовим ключем, що часто призводить до зриву граней на штоку.

Дві різьблення, фланець

У виконанні з трубним фланцем перед нами з'являється повноцінний 3-х ходовий кран, що дозволяє реалізувати наступні конфігурації:

• Вхідний різьбовій патрубок перекритий.
• Вхідний патрубок з'єднаний з другої різьбленням.
• Вхідний патрубок з'єднаний з фланцем.
• Вхідний патрубок з'єднаний з різьбленням і фланцем.

Цікаво: це виконання можна зустріти під власною назвою - 11Б38БК.

Дві різьблення, фланець, ручка

Конфігурація говорить сама за себе: виріб з парою резьб і фланцем забезпечено рукояткою.

Характеристики

Ось основні характеристики вентиля:

Корисно: розмір і робочий тиск зазвичай присутні в маркуванні елементів запірної арматури. Наприклад, напис ДУ15 РУ16 означає, що перед нами виріб з умовним проходом (приблизно відповідним внутрішньому діаметру приєднується труби) 15 мм і робочим тиском 16 атмосфер.

застосування

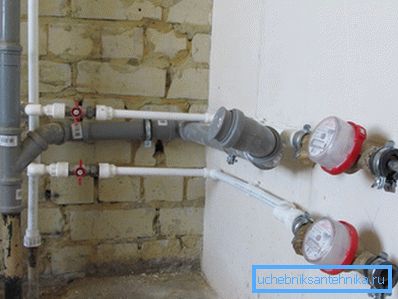

Найбільш розумне використання муфтового коркового вентиля без фланця - як Скидач на стояку опалення або контрольного вентиля в трасі, водомірному або елеваторній вузлі. Установка в якості запірної арматури, що перекриває стояки або підводки, теж практикується; однак практика ця порочна. Причини ми викладемо трохи пізніше.

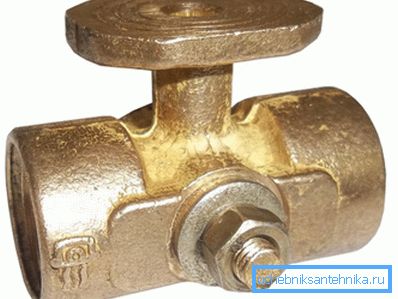

Трехпроходних варіант вентиля з фланцем застосовується з єдиною метою - під манометр ДУ15 або М20. Фланець використовується для підключення контрольного манометра: будь-який прилад вимагає періодичної повірки.

проблеми

Вони прямо випливають з пристрою вентиля.

• Для зміни положення пробки він вимагає досить значного зусилля. Так, латунь - метал з порівняно низьким коефіцієнтом тертя, не схильний до прикипання або окислення; до того ж вентиля поставляються виробниками з нанесеною мастилом. Однак ж - повірте досвіду автора - спроба закрити або відкрити давно не використовувався вентиль нерідко закінчується зламаним штоком. Натяжні вентиля на тлі сальникових відрізняються максимальним зусиллям притиску пробки до корпусу і, відповідно, максимальним опором її повороту. Сильне ж ослаблення притискної гайки призводить до течі, причому найчастіше з-під пробки тече окріп.

• Подряпина на корпусі або пробці, що потрапив між ними шматочок шлаку або піщинка призводять до того, що вентиль починає труїти. Він або пропускає робочу середу через себе в трубопровід в закритому стані, або, що буває значно частіше, дає текти між пробкою і корпусом. При спробі підтягти гайку на хвостовику пробки досить твердий сміття вмінается в порівняно м'яку латунь, залишаючи притерті поверхні дефектними і збільшуючи опір відкриттю. Часто спроба підтягти гайку і зовсім закінчується повністю відірваним хвостовиком.

Саме остання проблема є причиною того, що автор настійно рекомендує використовувати натяжна корковий вентиль тільки в якості Скидач.

Інструкція по очищенню вентиля від шлаку або піску проста і очевидна: досить відвернути гайку на хвостовику і вийняти пробку. Одна біда: для цього спочатку необхідно повністю скинути трубопровід по обидві сторони від крана. У разі, якщо він відключає стояк опалення, вам доведеться скидати і сам стояк, і розлив (тобто, фактично, весь контур).

висновки:

• Вентиль 11б18бк прекрасно виконує свої функції в якості контрольного. Його версія без фланця може використовуватися в якості скидного крана.
• При монтажі своїми руками прохідний запірної арматури краще не шукати зайвих пригод і скористатися добре зарекомендували себе кульовими вентилями.

висновок

Сподіваємося, що наші рекомендації допоможуть читачеві уникнути помилок в процесі підбору обладнання для власних проектів. Відео в цій статті, як зазвичай, запропонує додаткову тематичну інформацію. Успіхів!
